6. 将两 Mark 点处故意贴上的元件去除，并将 Mark 点做好 五、保存程序 六、运行 点击运行图标进入到批量检查界面，具体如下 新建程序 读入程序 保存程序 更新在线机程序 读入内容 整板旋转 分配 FOV 对正 Ma rk 点

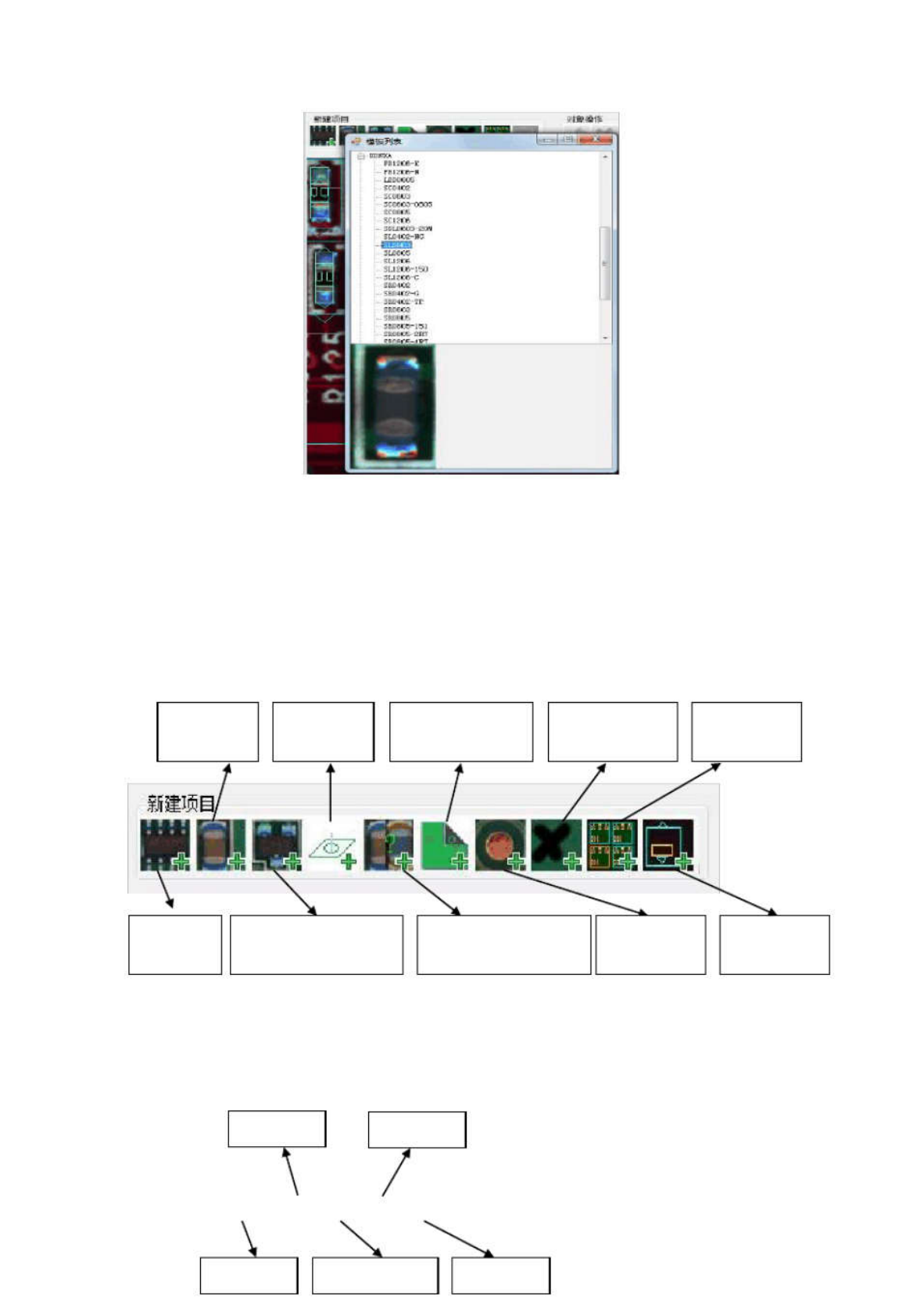

1）当光标落在某一元件模板子库上时，会在界面下方显示此元件子库的具体图片，如上图
中所示。
四、制作标志
元件粘贴完成后，手动做 Mark 点、坏板标记及正反面标识。完成此步骤之后可先保存程
序（第一次连整图一起保存）
此时，选取好 Mark 点后，将 Mark 处贴上元件，元件最好把 Mark 点全包含在内；
4. 抓取 FOV 图，再将所有元件移正；如果是多拼板只移正一个单拼板即可，先不要急于复
制拼板程序；
新建 IC
新建 Chip
新建引脚片式元件
新建正反面标志
新建组合逻辑元件
新建坏板标记 新建子板
新建窗口
新建插针
新 建 标 记
（ MARK
获取图像
FOV 拍照
当前位置拍照
读入图像
保存图像
6. 将两 Mark 点处故意贴上的元件去除，并将 Mark 点做好
五、保存程序
六、运行
点击运行图标进入到批量检查界面，具体如下

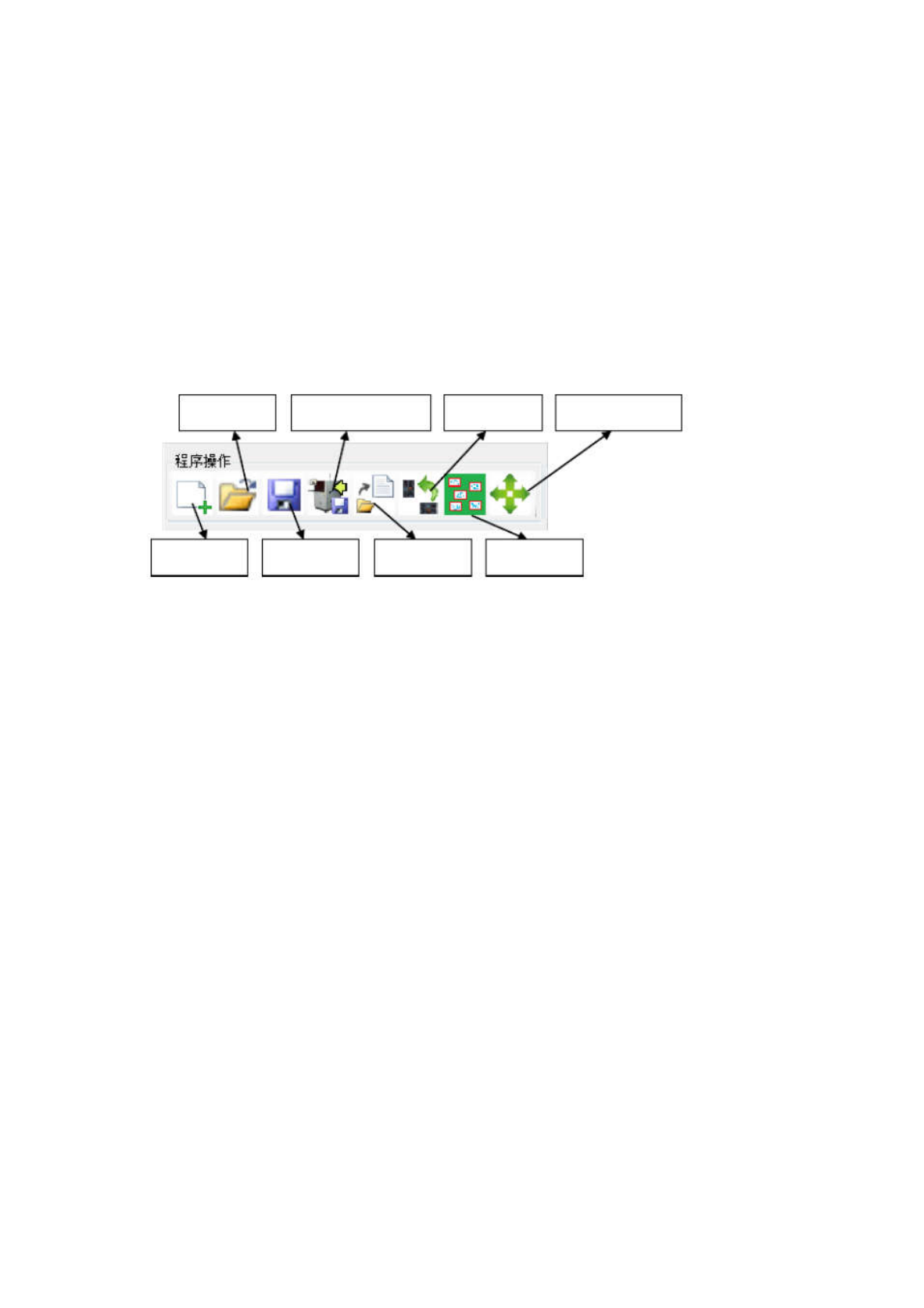

新建程序
读入程序
保存程序
更新在线机程序
读入内容
整板旋转
分配 FOV
对正 Mark 点

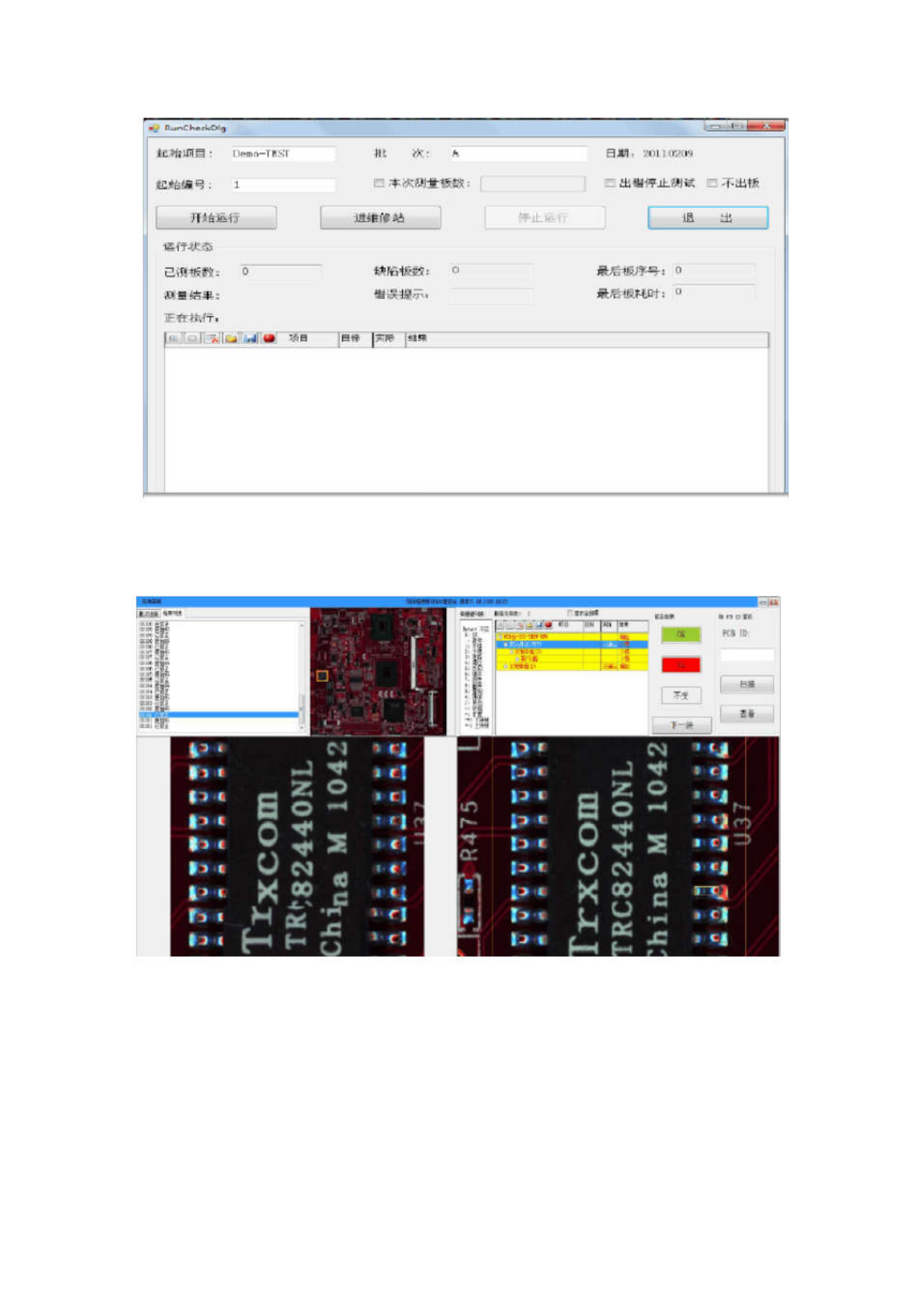

点击开始运行后进入维修站进行测试
当 此 PCB 板 测 试 完 成 后 自 动 生 成 检 测 数 据 ，
此时退出维修站返回到编程界面，调出输入数据进行调试程序
