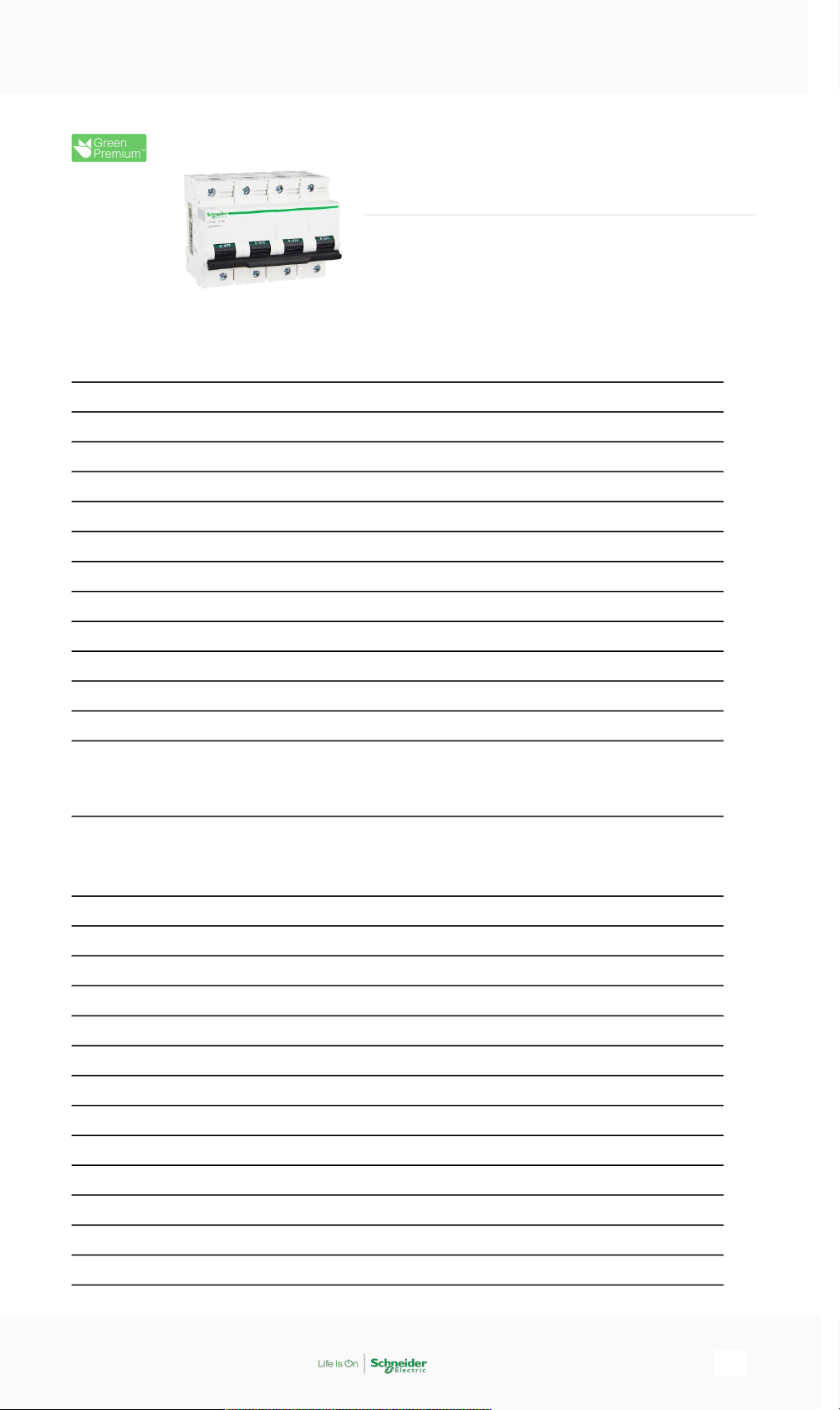

C120H断路器, 4P, D曲线, 100A
A9N19823
主要信息
产品系列
Acti 9
产品系列
Acti 9
产品名称
C120
产品类型
小型断路器
产品短名
C120H
极数
4P
产品应用
配电保护
保护极数量
4
额定电流 [In]
100 A 在…上 30 °C
电网类型
AC
脱扣器类型
热磁式
脱扣曲线
D
分断能力
6 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2
20 kA Icu 在…上 230...240 V AC 50/60 Hz 符合 IEC 60947-2
10 kA Icu 在…上 400...415 V AC 50/60 Hz 符合 IEC 60947-2
10 kA Icn 在…上 400 V AC 50/60 Hz 符合 IEC 60898-1
隔离功能
适用 符合 IEC 60947-2
补充信息
电网频率
50/60 Hz
额定工作电压 [Ue]
400 V AC 50/60 Hz
磁脱扣限制
10...14 x In
限流等级
3 符合 IEC 60898-1
额定绝缘电压 [Ui]
500 V AC 50/60 Hz 符合 IEC 60947-2
额定冲击耐受电压 [Uimp]
6 kV 符合 IEC 60947-2
触点位置指示
有
控制类型
手柄
本地信号指示
开/关指示
安装类型
锁定夹锁紧
安装方式
DIN 导轨安装
宽度 （9mm的倍数）
12
高度
86 mm
深度
73 mm
产品参数表
规格
2024年10月31
日
1
免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性
净重
820 g
机械寿命
20000 次
电气寿命
5000 次
接线能力
隧道式端子 上接线或下接线 1…50 mm² 单股硬线 不带接线端子
隧道式端子 上接线或下接线 1.5…35 mm² 软线 （可选）带或者不带篐线端子
剥线长度
电源回路: 14 mm
紧固扭矩
电源回路: 3.5 N.m
漏电流保护
（需）另外拼装
环境
符合标准
GB 10963.1
IEC 60898-1
产品认证
CCC
CE
IP 保护等级
IP20 conforming to IEC 60529
污染等级
3 符合 IEC 60947-2
运行温度
-30…70 °C
贮存环境温度
-40…80 °C
包装单位
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7.565 cm
Package 1 Width
8.707 cm
Package 1 Length
11.009 cm
Package 1 Weight
794.4 g
Unit Type of Package 2
BB1
Number of Units in Package 2
3
Package 2 Height
8.7 cm
Package 2 Width
9.5 cm
Package 2 Length
34.8 cm
Package 2 Weight
2.344 kg
Unit Type of Package 3
CAR
Number of Units in Package 3
18
Package 3 Height
30 cm
Package 3 Width
30 cm
Package 3 Length
40 cm
Package 3 Weight
14.674 kg
合同保修
保修单
18 个月
2
2024年10月31
日
可持续
Green Premium
TM
标签 是施耐德电气致力于提供具备一流环保性能的产品的承诺。 Green
Premium 承诺遵守最新法规、倡导对环境影响透明度并生产可再循环和低 Co
2
产品。
透明 RoHS/REACh
健康安全绩效
Reach Free Of Svhc
Toxic Heavy Metal Free
Mercury Free
Rohs Exemption Information
支持
认证与标准
Reach法规
REACh 声明
欧盟Rohs指令
符合
欧盟ROHS声明
中国 Rohs 管理办法
中国 ROHS 声明
自主符合中国 ROHS（中国 ROHS 管控范畴之外的产品）
环境披露
产品环境文件
流通资料
产品使用寿命终期信息
了解有关Green Premium的更多信息
