DM1-C系列用户手册.PDF - 第29页
DM1-C 系列脉冲型步进驱动器 用户手册 3.2 电气接线图 …
DM1-C 系列脉冲型步进驱动器
用户手册
电源
配线用断路器
噪音滤波器
电磁接触器
开关电源
变压器
DM1-C 系列脉冲型步进驱动器
用户手册
3.2 电气接线图
DM1-C 系列脉冲型步进驱动器
用户手册

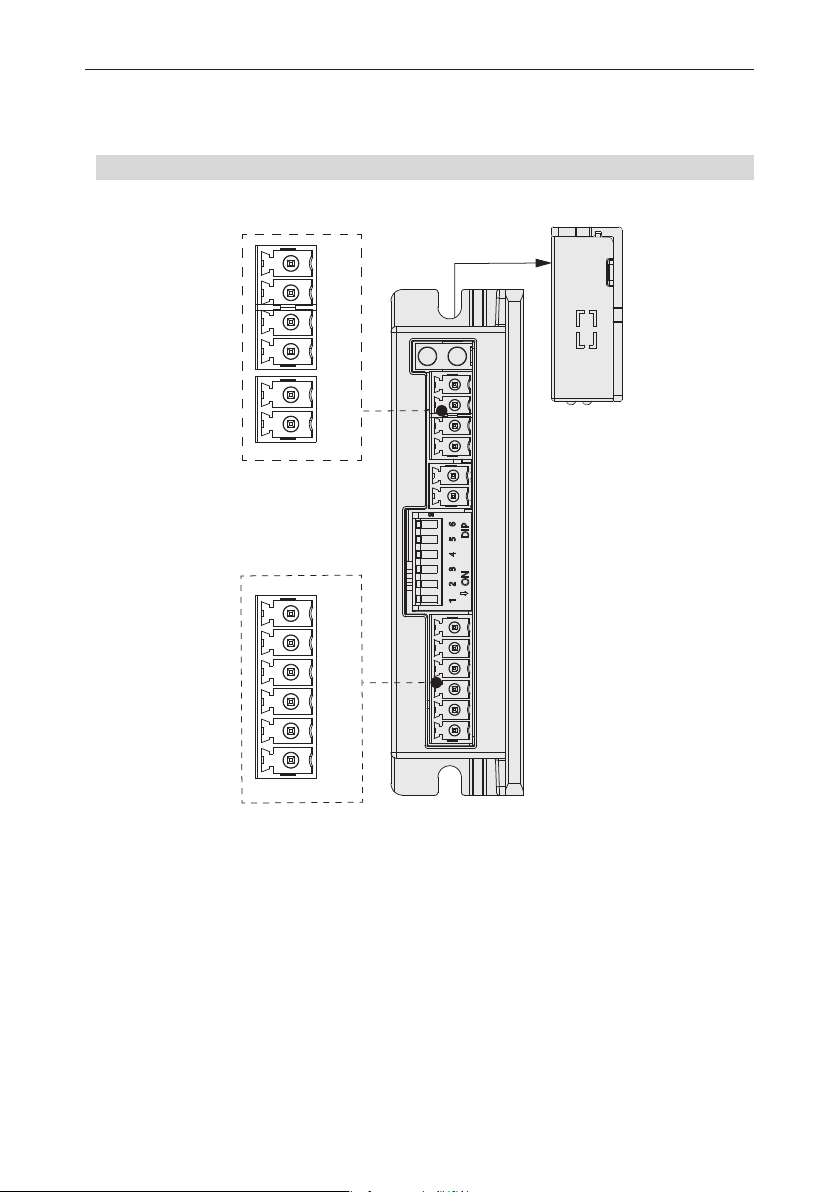

3.3 端子分布
俯视图
输入IO接口
PUL+
PUL-
DIR+
DIR-
ENA+
ENA-
PUL+
PUL-
DIR+
DIR-
ENA+
ENA-
电源及电机绕组线接口
+VDC
GND
B-
B+
A-
A+
+VDC
GND
B-
B+
A-
A+
+VDC
GND
B-
B+
A-
A+
PUL+
PUL-
DIR+
DIR-
ENA+
ENA-
