文 件 名 称 文件 编号 SD - GC - 003 页次 键名称 D E L E TE 光标位置文 字删除 H O ME 光标位置 移向 行头 E ND 光标位置 移向 行 末 PA GE D O WN PA GE UP T AB 光标位置 顺时针移 动 , 窗口顺时针移 动 S H I FT + T AB 光标位置 逆时针移 动 , 窗口逆时针移 动 光标 沿箭 头 方向移 动 0 -9 ， A -Z ， - ， + ， 数据 制…
文 件
名 称
文件
编号
SD-GC-003
页
次
键名称
90
O
0
O
180
O
270
O
－θ ＋θ
+Z 使贴装头上下移动
-Z
使贴装头Z方向快速移动到机器内定位置
较厚之组件避免使用
CANCEL 用OCC进行示教,选择后LED灯点亮
PERVIOUS
NEXT
PAUSE 贴装追踪暂停
ENTER 确认示教数据
WINDOW 监视器光标由十字形切换成窗口形，示教方式切换时LED灯点亮
4.2.键盘面板操作说明:
4.2.1.键盘:是对机器输入指令的最主要设备,主要功能如下:
键名称
F1
F2 用于改变输入完的数据表示弹出目录
F3
F4
F5 数据移动
F6 窗口顺时针方向更换
F7 顺时针方向检索
F8 逆时针方向检索
F9 一览表显示、表格显示切换
F10 不使用
F11 格拷贝
F12 格粘贴
ESC 输入取消
ALT 菜单选择
INSERT 插入方式、改写方式的切换
功 能
HELP（将来扩展用）
数据拷贝
数据删除
JUKI760 贴片机操作规范
移向前一数据
移向下一数据
使贴装头顺、逆时针方向旋转
贴装头按指定角度旋转
版本
A-01
3/8
功 能
文 件
名 称
文件编号 SD-GC-003 页次
键名称
DELETE 光标位置文字删除
HOME 光标位置移向行头
END 光标位置移向行末
PAGE
DOWN
PAGE
UP
TAB 光标位置顺时针移动,窗口顺时针移动
SHIFT+TAB 光标位置逆时针移动,窗口逆时针移动
光标沿箭头方向移动
0-9，A-Z，-，+， 数据制作、编辑
OTHER SYMBOLS
注：输入用\进行（仅适用于日本语）
光标后退，同时删除已输入的文字
ENTER 确认已输入的数据
CAPS LOCK 大、小字母输入变换，被选后LED灯点亮
NUM LOCK 数字输入锁定，被选后LED灯点亮
4.3.操作面板功能键说明.
ON LINE:主要用于控制照相系统及部分手动操作
开机键:在生产菜单下，按此键可进入生产状态;
伺服键:按此键后，所有的伺服马达释放，处于断电状态;
归零键:按此键后，再击"ENTER"键，机器开始执行归零
动作;
停止键:机器处于生产状态时,按此键,可停止机器生产;
下翻页
上翻页
JUKI760 贴片机操作规范
版本 A-01
4/8
功 能
文 件
名 称
文件编号 SD-GC-003 页次

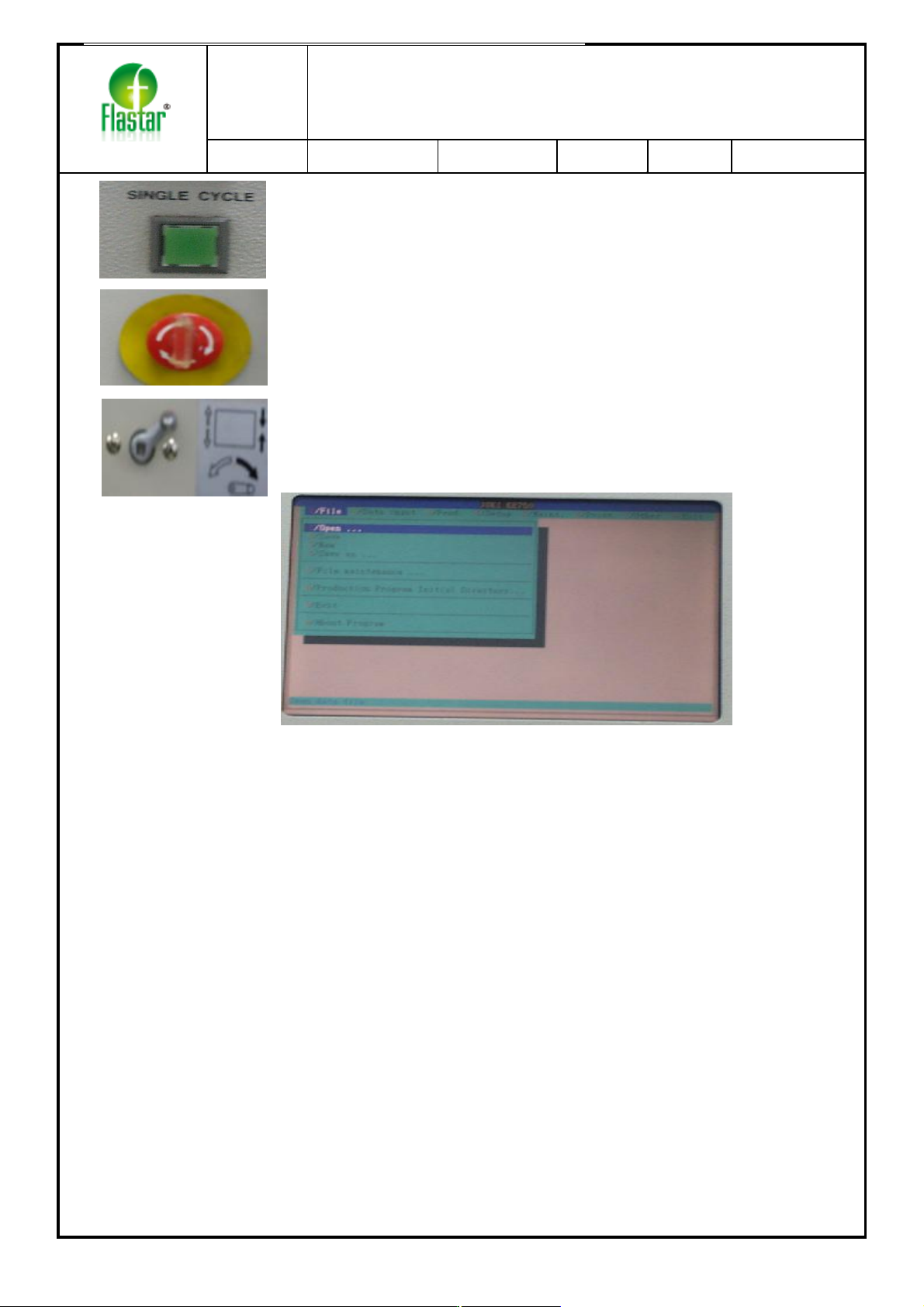

循环生产键: 打完一片板停止动作;
紧急开辟键: 当出现紧急情况时，应按此键，停止机器运作
轨道调整摇把: 摇动摇把可调整轨道的过板宽度
4.4.操作菜单说明.
4.4.1.FILE：文件操作菜单
4.4.1.1.OPEN :进入此菜单,可调出所需要的生产文件;
4.4.1.2.SAVE :存盘;
4.4.1.3.NEW :可用来建立一个新的文件;
4.4.1.4.SAVE AS :存盘到指定的目录下;
4.4.1.5.FILE MAINTENCE :文件维护,如拷贝、删除可在此菜单中进行;
4.4.1.6.PRODUCTION PROGRAM INITIAL DIRECTOUY :设置文件默认的初始目录;
4.4.1.7.ABOUT PROBRAM :
有关程序版本的一些内容
;
4.4.2.DATA INPUT :数据输入菜单;
4.4.2.1.PWB DATA :机板的长、宽数据等;
4.4.2.2.PLACEMENT DATA :零件贴装点的坐标等;
4.4.2.3.COMPONEUT DATA :零件的长、宽、厚度数据;
4.4.2.4.PICK DATA :设置站台上装置哪些料;
4.4.2.5.VISION DATA :在照相办识芯片时需要的一些数据;
4.4.3.PROD :生产菜单,进入此菜单,按开机键,可进入生产;
4.4.4.SETUP :参数设置菜单;
4.4.4.1.UNITS OF MEASURE :设置计量的单位;
4.4.4.2.OPN OPTION :有关机器操作的部分设定;
4.4.4.3.MACHINE SETUP :机器的参数设置;
4.4.4.4.MANUAL CONTROL :手动控制机器动作;
版本 A-01
5/8
JUKI760 贴片机操作规范
