Multi Factory Level IIoT A pplications & Services, IIoT Portal Factory Level Material & Process Flow , MES Shop Floor Level / Machine-to-Host – Connectivity Comprehensive Integration Equipment Level / Machine-to-…
NEU
Multi Factory Level
IIoT Applications &
Services, IIoT Portal
Factory Level
Material &
Process Flow, MES
Shop Floor Level /
Machine-to-Host – Connectivity
Comprehensive Integration
Equipment Level /
Machine-to-Machine – Communication
Smart Equipment, Automation
Cloud Services
SCHABLONENDRUCKER DEK TQ
MEHR ALS NUR EIN
NEUARTIGER DRUCKER
DEK TQ markiert einen Generationenwechsel bei Schablonendruckern. Von Grund
auf neu konzipiert ist die neue DEK Generation präziser, leistungsstärker, off ener und
extrem pfl egeleicht. Neuartige Antriebe, Off belt-Printing und innovative Klemmsysteme
gewährleisten eine bisher unerreichte Genauigkeit und sichern stabile Druckprozes-
se – auch bei neuesten 0201metrisch-Bauelementen. Präzision und Schnelligkeit sind
bei dem DEK TQ ein untrennbares Paar für Ihre zukünftigen Anforderungen. Ein neuer
dreistufi ger Transport und die einzigartige ASM NuMotion Steuerungen mit Glasfaser-
verkabelung bringen die Zykluszeit (CCT) runter auf 5 Sekunden – präzise Hochleistung
auf kleinster Standfl äche.
Im Betrieb ist die DEK TQ noch beeindruckender. Mit einer neuentwickelten Untersei-
tenreinigung, dem neuartigen Druckkopf mit integrierter Pastenhöhenkontrolle und dem
voll integrierten Pastenspender läuft der DEK TQ im Durchschnitt 8 Stunden bis zum
nächsten Bedienereingriff . Damit Sie trotzdem wissen, was der Drucker in dieser langen
Zeit alles schaff t, kommuniziert er off en über alle bekannten Schnittstellenstandards, die
in der modernen Smart SMT Factory zum Einsatz kommen.
Innovativer Druckkopf
Mit integrierter Pastenhöhen-
kontrolle und einer neuen
schnelleren und genaueren
Rakeldruckkontrolle
Neuentwickelte USC
Mit extra großer Vliesrolle,
leicht austauschbarem
Reinigungsbody, neuem
Dispensersystem für das
Reinigungsmedium, eigener
lineargetriebener Achse und
dem Non-Stop-Zulauf von
Reinigungsmitteln
Linearantriebe,
Klemmsysteme und
neuartige Transporte
Der standardisierte 3-fache
Transport mit dem neuen
„Off belt“-Druck sorgt für
schnelle und extrem stabile
Druckprozesse
DEK TQ
INNOVATIONEN
Multi Factory Level
IIoT Applications &
Services, IIoT Portal
Factory Level
Material &
Process Flow, MES
Shop Floor Level /
Machine-to-Host – Connectivity
Comprehensive Integration
Equipment Level /
Machine-to-Machine – Communication
Smart Equipment, Automation
Cloud Services
DEK TQ IST IHR
WETTBEWERBSVORTEIL
Mehr zu
DEK TQ
Off en und Integriert
Unterstützung vieler wichtiger
Schnittstellenstandards
Höchste Präzision
Wet Print Accuracy bis ±17,5 µm @ 2 C
pk
Lotpastendruck für 0201m-Bauelemente
Höchster Durchsatz
5 Sekunden Core Cycle Time
Schneller, dreistufi ger
Transport
Linearantriebe, innovative
Klemmsysteme, Off belt-Printing,
ASM NuMotion Steuerung
Bis zu 8 Stunden ohne Assist
Neue USC mit extragroßer Vliesrolle
und Reinigungsmittelzufuhr, neuer
Druckkopf und neuem Pastenmanagement
Off en, leicht zu integrieren
IPC-Hermes-9852, closed-loop-to-SPI,
ASM OIB, IPC CFX
E ffi ziente Programmierung
Neue Instinctive Software und
ASM Offl ine Printer Programming
Beste
Floorspace-Performance
nur 1,3 m
2
Standfl äche
Back-to-Back
Perfekte Lösung
für Linien mit
Doppeltransport
Ausgabe 2/12-2020 | Änderungen vorbehalten | Bestell-Nr.: A10011-ASM-A119 | Gedruckt in Deutschland | © ASM Assembly Systems GmbH & Co. KG
Die Informationen in dieser Broschüre enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht immer
in der beschriebenen Form zutreen bzw. welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind nur dann
verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart werden. Alle Erzeugnisbezeichnungen können Marken oder Erzeugnisnamen der ASM Assembly
Systems GmbH & Co. KG oder anderer, zuliefernder Unternehmen sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Straße 44 | 81379 München | Deutschland | Telefon: +49 89 20800-27819 | E-Mail: smt-solutions.de@asmpt.com

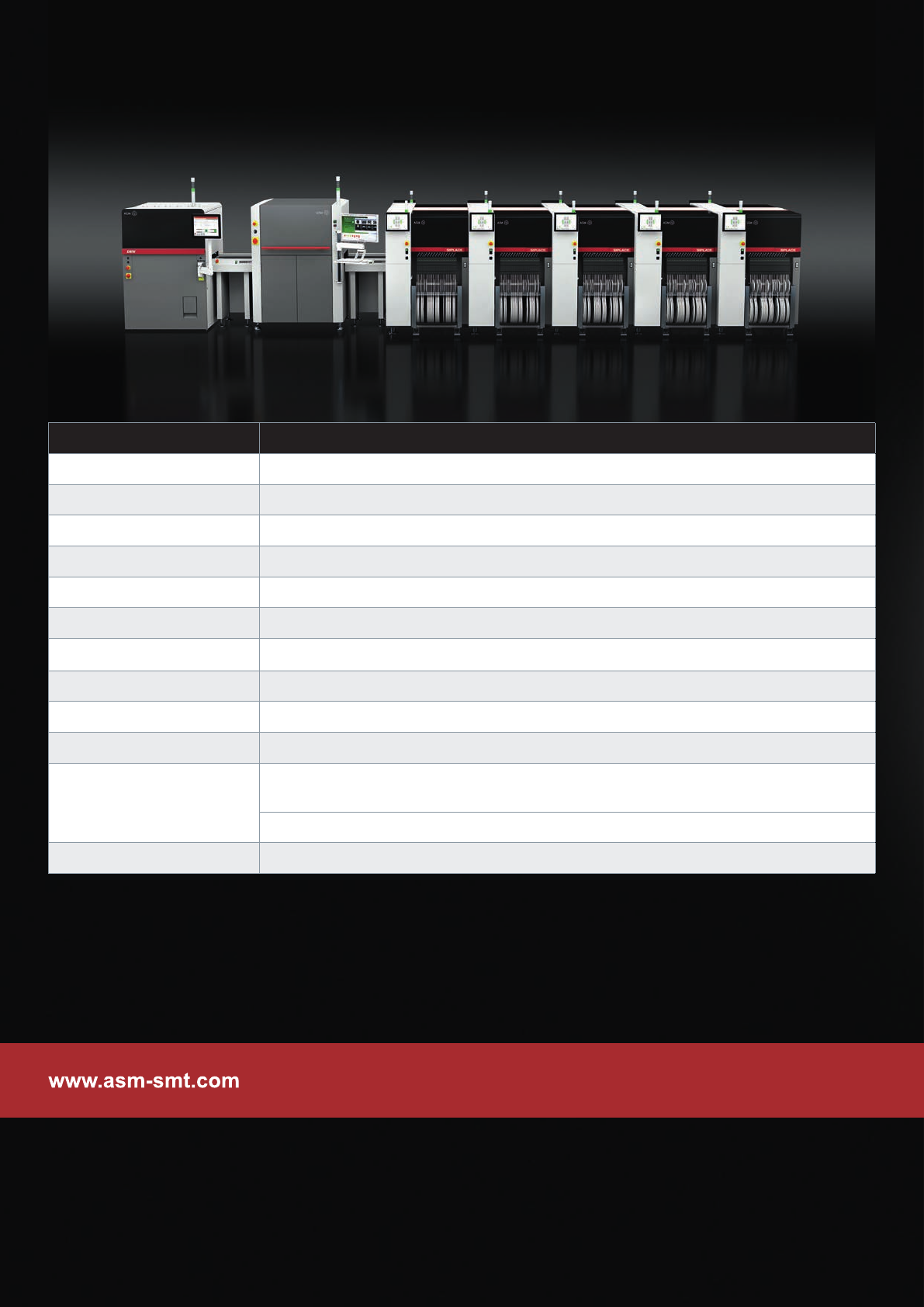

DEK TQ
DEK TQ
Maximale Performance für die Integrated Smart Factory
Maschinentyp DEK TQ
Standardkonfiguration Beschreibung
Maschinengenauigkeit > 2,0 C
mk
@ ±12,5 µm, (±6 Sigma)
Genauigkeit im Nassdruck > 2,0 C
pk
@ ±17,5 µm, (±6 Sigma)
Optimale Zykluszeit (CCT) 5 Sekunden
Maximaler Druckbereich 400 mm (X) × 400 mm (Y) (im 1-stufiger Transport)
Steuerung Nu-Motion-Steuerung
Kamerapositionierung Per Linearantrieb mit hochgenauen Encodern
Rakeldruckkontrolle Softwarekontrolliert, motorisiert mit Regelkreis
Schablonenpositionierung Automatisches Ladesystem mit Tropfbehälter für Rakel
Substratgröße (min.) 50 mm (X) × 40,5 mm (Y)
Substratgröße (max.)
250 mm (X) × 400 mm (Y) (3-stufiger Transportmodus)
400 mm (X) × 400 mm (Y) (1-stufiger Transportmodus )
400 mm (X) × 400 mm (Y) (3-Schritt-Transportmodus mit optionalen Erweiterungen)
Maschinenabmessungen 1300 mm x 1000 mm x 1600 mm hoch
