8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX 8.1 Leiterplatten-Editor Software-Version 50 1.xx Ausgabe 01/9 9 8 - 16 8.1. 3.4 Einstell bereich S truktur -E ditor (G rafik-Mode) - Zur besseren Vi sualis i…
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 15
- Verschieben einer LP-Teilstruktur mit zugehörigem LP-Typ
Damit kann eine LP-Teilstruktur mit einem Verweis auf einen LP-Typ innerhalb einer LP-Struktur
verschoben werden.
● Ikone aktivieren.
● Ziel-LP-Typ selektieren, wohin die LP-Teilstruktur verschoben werden soll.
● Quell-LP-Typ selektieren, mit der LP-Teilstruktur, die verschoben werden soll.
Die LP-Teilstruktur wird am Ziel-LP-Typ angehängt im Anzeigebereich dargestellt.
- Löschen einer LP-Teilstruktur
● Ikone aktivieren.
● LP-Teilstruktur durch Mausklick selektieren.
Die LP-Teilstruktur wird (ohne Nachfragen!) gelöscht.
ACHTUNG
"Löschen" durch Anwahl eines anderen Kommandos wieder deaktivieren, sonst werden bei er-
neutem Anklicken von anderen LP-Typen auch diese gelöscht.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 16
8.1.3.4 Einstellbereich Struktur-Editor (Grafik-Mode)
- Zur besseren Visualisierung der Leiterplatte im Anzeigebereich kann ein Zoom-Faktor (10 - 999 %) im
Editierfeld des Einstellbereiches eingegeben werden, wobei der Faktor "100" der Realität entspricht.
- Die restlichen Anzeigeoptionen werden durch Ikonen symbolisiert (siehe Abb. 8.1.6). Durch Aktivieren einer
Ikone kann die entsprechende Einstellung vorgenommen werden.

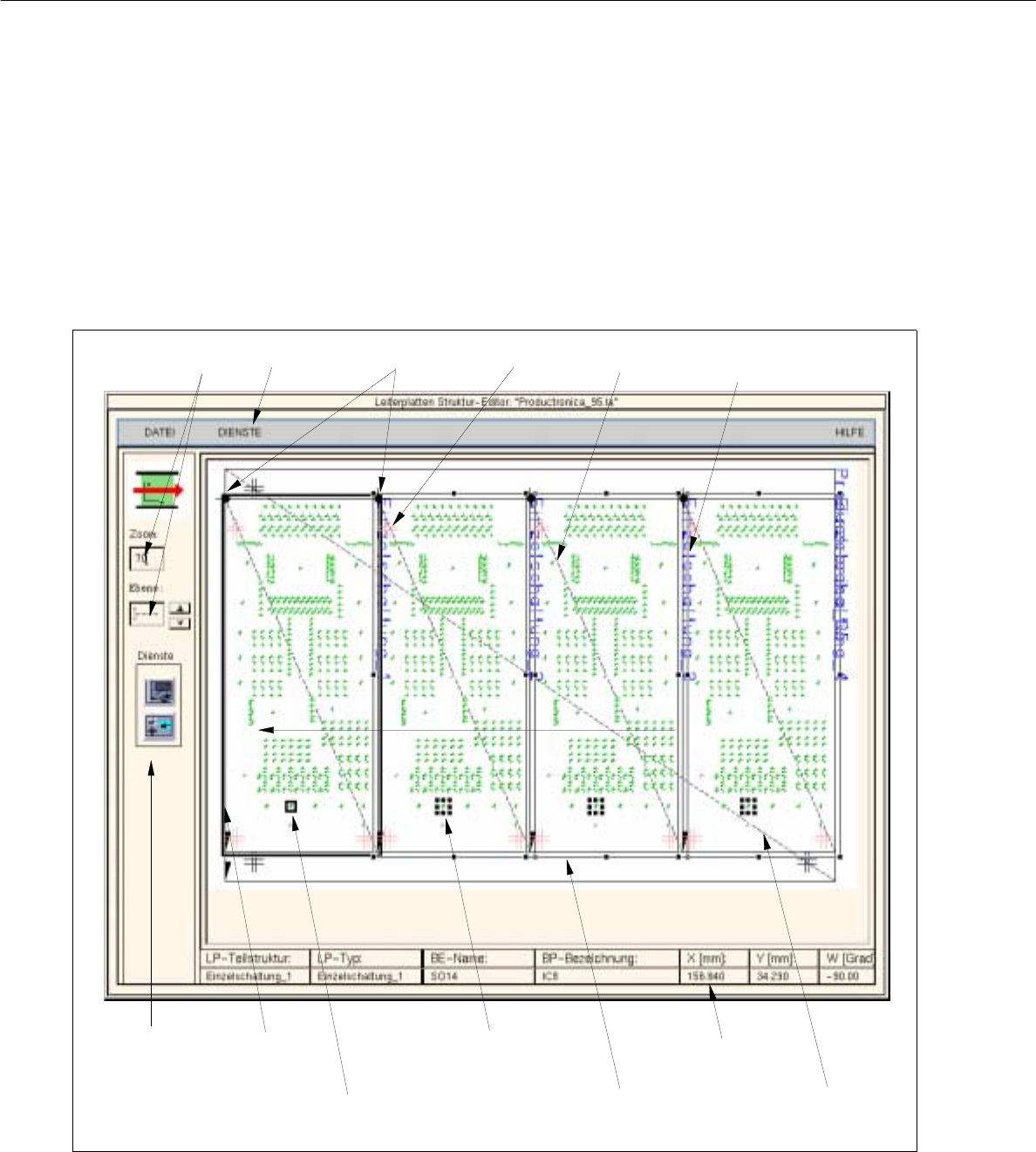

Abb. 8.1.6 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode")
LP-Abmaße-Vektor
Einstellbereich
Menüzeile
Name der
LP-Teilstruktur
selektierte
Bestückposition (BP)
Offset-Vektor
LP-Nullpunkte
Editierfelder
Paßmarke
x-Achse (+)
Umriß (Abmaße)
der LP
Daten der selektierten
Bestückposition
mit der selektierten
Bestückposition verlinkte
Bestückposition
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 17
Abb. 8.1.7 Hauptfenster "Struktur-Editor" (Anzeige "Grafik-Mode" mit zusätzlicher Struktur-Grafik)
HINWEIS zu Abb. 8.1.7
Die Struktur-Grafik stellt auf symbolische Weise die Gesamtstruktur der Leiterplatte dar und wird nur für
solche Leiterplatten erzeugt, bei denen mindestens eine Teilstruktur keine vollständig definierten Offset-
Werte besitzt.
Die Struktur-Grafik enthält keine geometrischen Informationen der Unterstrukturen, sondern zeigt nur die
Beziehungen der Unterstrukturen zueinander an, sowie den Status der Offset-Daten der Teilstrukturen.
In der Struktur-Grafik werden die Unterstrukturen als Rechtecke mit unterschiedlichen Farben dargestellt.
Die Bedeutung der Farben wird in Abschn. 8.1.3.7 erläutert.
Struktur-Grafik
(wird nur bei unvollständig definierten Offset-Werten dargestellt)
