6
第四步: 为您的胶筒选择合适的混合管
现在您已经知道需要什么类型的胶筒了，下面表格可以帮助您决定哪个混合管最适合您的胶筒。
注意：某些混合管也可适用于不需要胶筒和阀的应用，例如水处理厂和食物加工厂等。
*160 系列包含160, 160A, 160AN, 161, 161A, 和 161AN
**仅适用于50mL并列式卡式胶筒

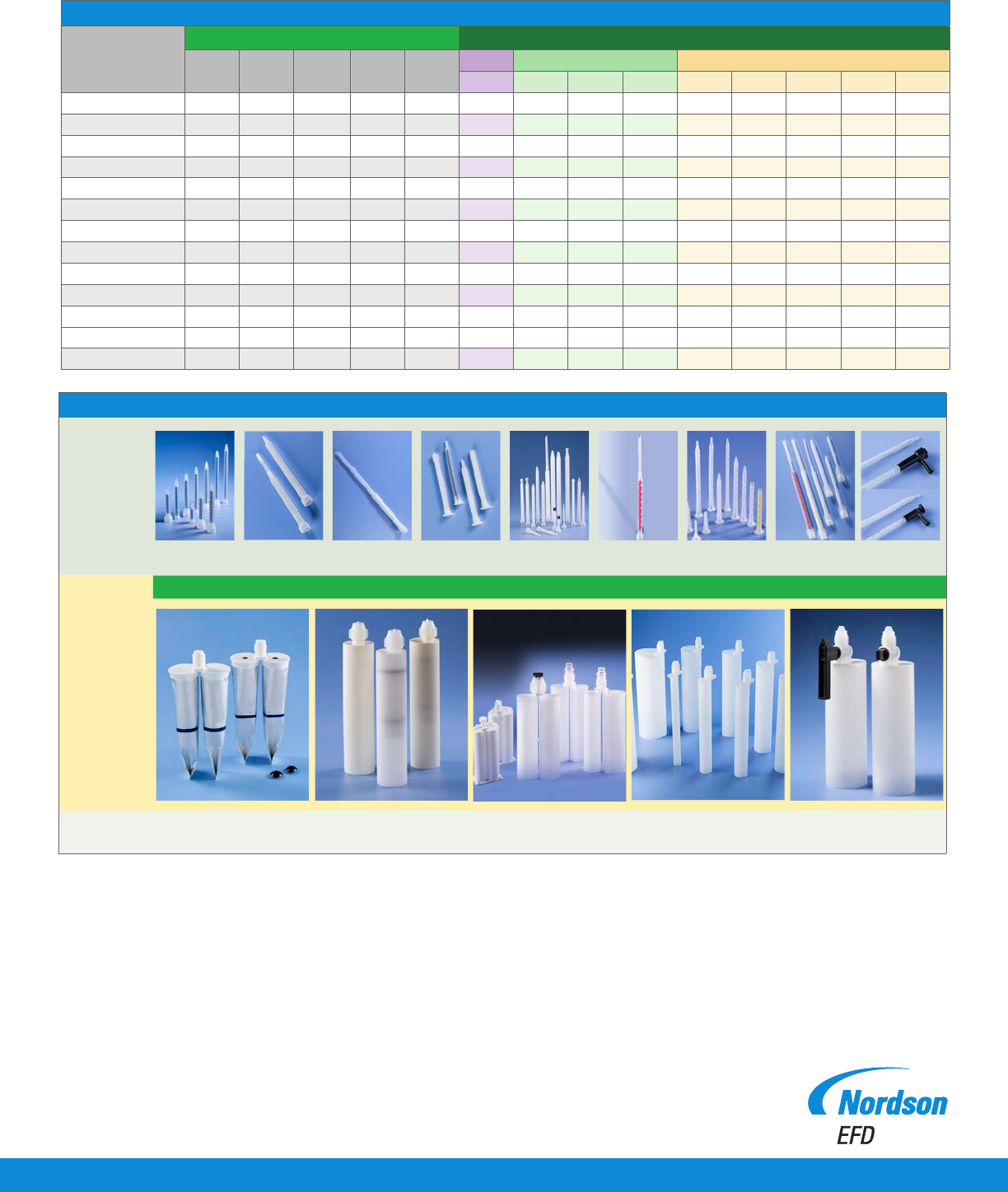

为您的胶筒选择合适的混合管
筒容量，
比例和类型
胶筒 混合管
Film-Pak u-TAH
并列式
Ratio-Pak Coax
OptiMixer
方形 螺旋形
480 280 281N 295 160/160A 161N 190 260 HSS
并列式 50mL
- -
✓
- - - - -
✓
- -
✓
- -
并列式 160mL
- -
✓
- - - - -
✓
- -
✓
-
✓
u-TAH 180mL -
✓
- - -
✓ ✓ ✓
-
✓ ✓
-
✓
-
并列式 200mL
- -
✓
- -
✓ ✓ ✓
-
✓ ✓
-
✓ ✓
u-TAH 250mL -
✓
- - -
✓ ✓ ✓
-
✓ ✓
-
✓
-
u-TAH 280mL -
✓
- - -
✓ ✓ ✓
-
✓ ✓
-
✓
-
并列式 300mL
- -
✓
- -
✓ ✓ ✓
-
✓ ✓
-
✓ ✓
Coax 380mL - -
- -
✓ ✓ ✓ ✓
-
✓ ✓
-
✓
-
并列式 400mL
- -
✓
- -
✓ ✓ ✓
-
✓ ✓
-
✓ ✓
Film-Pak 600mL
✓
- - - -
✓ ✓
- -
✓ ✓
-
✓ ✓
并列式 600mL
- -
✓
- -
✓ ✓ ✓
-
✓ ✓
-
✓ ✓
并列式 1500mL
- -
✓
- -
✓ ✓ ✓
-
✓ ✓
-
✓ ✓
Ratio-Pak 多种尺寸
- - -
✓
-
✓ ✓
- -
✓ ✓
-
✓ ✓
卡式胶筒和混合管的兼容性
混合管类型
胶筒
Film-Pak u-TAH
并列式
Ratio-Pak Coax
推荐的混合管
480, 280, 281N, 160,
161N, 260, HSS喷雾系列
480, 280, 281N,
160, 260 系列
480, 280, 281N, 295,
160, 190, HSS喷雾系列
480, 280, 160, 161N,
260, HSS喷雾系列
480, 280, 281N,
160 系列
480 系列 280 系列 281N 系列 295** 系列 160* 系列 161N 系列 190** 系列 260 系列 HSS 喷雾
7
第五步: 为您的材料选择合适的混合管
根据不同的材料选择合适的混合管很重要，一般来说，如果要混合的是两种相近的材料，可以选择短一些的混合管。如果要混合的
材料是不同的，或者是要混合的比例差别比较大（例如一组分的A配4组分的B）那么就需要选择一个长的混合嘴。
材料本身也很重要，丙烯酸和环氧胶与硅胶和聚氨酯有很明显的不同材料特性：
重要：如果有以下两个情况，需要从多方面来考虑
1: A组分和B组分的粘度差异非常大
2: A组分和B组分的混合比例非常大(大于4:1)。仅适用于某些类型的流体。请向EFD应用专家咨询。
根据所装材料选择合适的混合管
流体材料 # 混合管叶片数
混合管
OptiMixer
方形 螺旋形
480 280 281N 295 160 161N 162 190 260 HSS
丙烯酸
8 - 10 -
✓ ✓ ✓ ✓ ✓
-
✓ ✓
-
环氧树脂
15 - 24
✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
聚硫化合物
24 - 32
✓ ✓
- -
✓
-
✓ ✓ ✓ ✓
聚氨酯泡沫塑料
10 - 24
✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
硅树脂
20 - 30
✓ ✓
-
✓ ✓ ✓ ✓ ✓ ✓ ✓
尿烷树脂
24 - 36
✓ ✓
- -
✓
-
✓ ✓ ✓ ✓
第六步: 根据物料粘度选择合适的混合管
确定材料的粘度可以有助于选择多少直径的管子来进行混合材料，一般说来，如果AB组分都属于低粘度产品，可以选择一个小直径混合
管，因为他们不需要太多的混合。如果材料粘度比较高，就需要选择大直径的管子来达到一个优良的混合效果。
为您的流体选择最适合的混合管
流体粘度 混合叶片长度范围
混合管
OptiMixer
方形 螺旋形
480 280 281N 295 160 161N 162 190 260 HSS
薄度 < 5,000 cps
(Thinner than syrup)
0.093" – 0.25"
(2.4 – 6.4mm)
- - -
✓ ✓
- -
✓
-
✓
中等粘度 5,000 – 50,000 cps
(比蜂蜜浓稠，比番茄酱稀)
0.212" – 0.314"
(5.4 – 8.0mm)
✓
- - -
✓
- -
✓
-
✓
厚度 > 50,000 cps
(比番茄酱更浓稠)
> 0.366"
(9.3mm)
-
✓ ✓
-
✓ ✓ ✓
-
✓ ✓
8
第七步: 选择一个Optimixer，方形或者螺旋混合管
Nordson EFD可以提供多种多样的静态混合管，包括OptiMixer,方形混合嘴和螺旋混合嘴。
混合问题处理方案
如果您有关于选择合适混合管的问题，这里总结了几个建议来提高选择混合管效率。
如有任何疑问请联系EFD的产品应用部门寻求帮助 电话: 021-38669006或者发邮件到: china@nordsonefd.com
问题 建议
纹路(出现两种不同颜色表明材料混合不不均匀)
为这种类型的材料增加混合叶片数量或者可以增加施胶压力，
减少混合管直径。
混合时间缓慢
为这种类型的材料增加混合叶片数量或者可以增加施胶压力，
减少混合管直径。
表面有气泡
为这种类型的材料增加混合叶片数量或者可以增加施胶压力，
减少混合管直径。
材料混合不够快 根据材料粘度上限增加混合管直径。
通过混合嘴很难混合(当使用手动分配器) 根据材料粘度上限增加混合管直径。
观看视频
www.nordsonefd.com/OptiMixerVideo

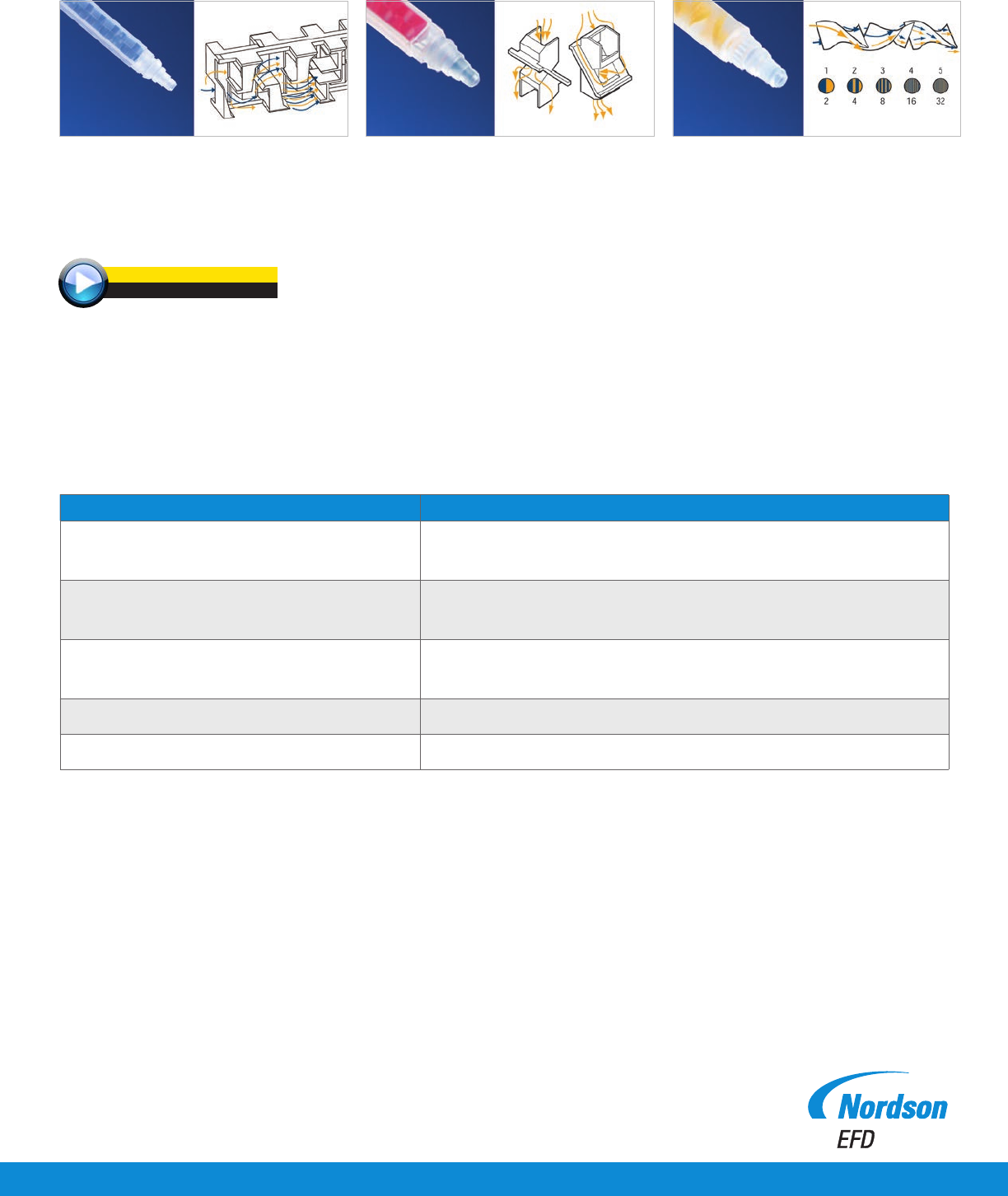

OptiMixer工作原理 方形混合嘴工作原理 螺旋混合嘴工作原理
EFD改进了流体结构和管子形状从而研发出
Optimixer,这种混合管最大的优点是明显的减
少了混合管的长度。
方形混合嘴左右交替的结构可以在最短的
混合嘴里提供更多次的混合，同时可以更
接近加工件。
EFD的螺旋混合嘴，以其简单有效的混合方
式让材料得到充分的混合。
