4022 593 50071 操作手册
05.01 AX 系列 17
一般机器信息

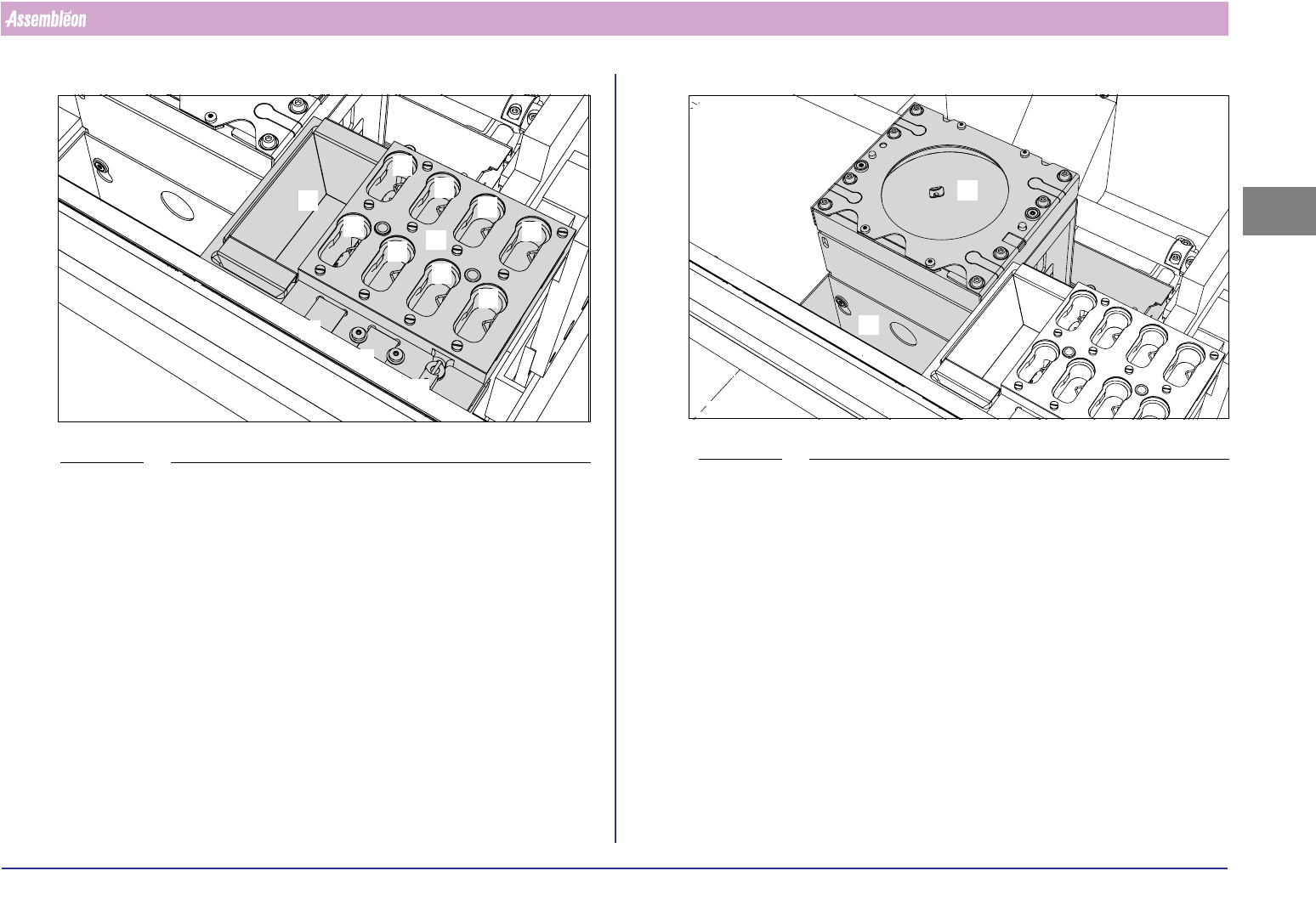

2.4.3 吸嘴更换单元
图 14 吸嘴更换单元
A)吸嘴栈位，放置不使用的吸嘴。
B)元件弃料盒 （标准）。
C) 真空校准垫。
D)BA 照相机的光校准垫。
E) Melf 真空校准工具。
1
2
3
4
5
6
7
8
B
C
D
E
A
2.4.4 CV 照相机
图 15 CV 照相机
1. CV （元件视觉）照相机。
2. 大元件弃料盒。
1
2
2
4022 593 50071 操作手册
05.01 AX 系列 18
一般机器信息
2.4.5 吸嘴
图 16 吸嘴概览
L5
L7
L8
L2
L3
L6
L4
V4
V5
V6
V7
V3
吸嘴
名称
每个元件使用指定的吸嘴处理。
图 17 吸嘴，概览
吸嘴类型 封装类型 对中类型
PA 2771/05 (L2) R-C0201..R-C0402
激光
PA 2771/10 (L3) R-C0402..R-C0603
激光
PA 2771/15 (L4) R-C0603..R-C1206
激光
PA 2771/20 (L5) R-C1206..R-C2516 SO14..SO16
激光
PA 2771/25 (L6) MELF
激光
PA 2771/30 (L7)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP、 TANT 和 PLCC
激光
PA 2771/35 (L8)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP 和 PLCC
激光 / 照相机
PA 2771/55 (V3)
BGA、倒装片等 激光 / 照相机
PA 2771/60 (V4)
连接器 激光 / 照相机
PA 2771/65 (V5)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP 和 PLCC
照相机
PA 2771/70 (V6)
用于处理下面的 “元件激光” 照相机
PA 2771/75 (V7)
所有 BGA、SO、SOJ、SSOP、TSSOP、
VSO、 QFP、 TANT、 PLCC
激光 / 照相机
4022 593 50071 操作手册
05.01 AX 系列 19
一般机器信息
2.5 处理供料器料车
2.5.1 安装和卸下 A 系列供料器料车
注意 ：
只有机器的主开关打开时，才能安装和卸下供料器料车。 在安装
供料器料车之前，先卸下料车安全盖，请参阅 2.5.3。
使用真空清洁器清洁供料器料车位置。
• 抓住手柄 (1)，将供料器料车滚动到机器上。
• 将供料器料车装入所需的料车栈位 (2)。 如果放置正
确，黄色 LED (3) 将亮起。
• 按按钮 (4)，直到供料器料车完全抬起。 当锁定时，绿
色 LED (3) 将亮起。
■ 通过按按钮 (5) 卸下供料器料车。
图 18 安装 A 系列供料器料车
3
2
1
2
