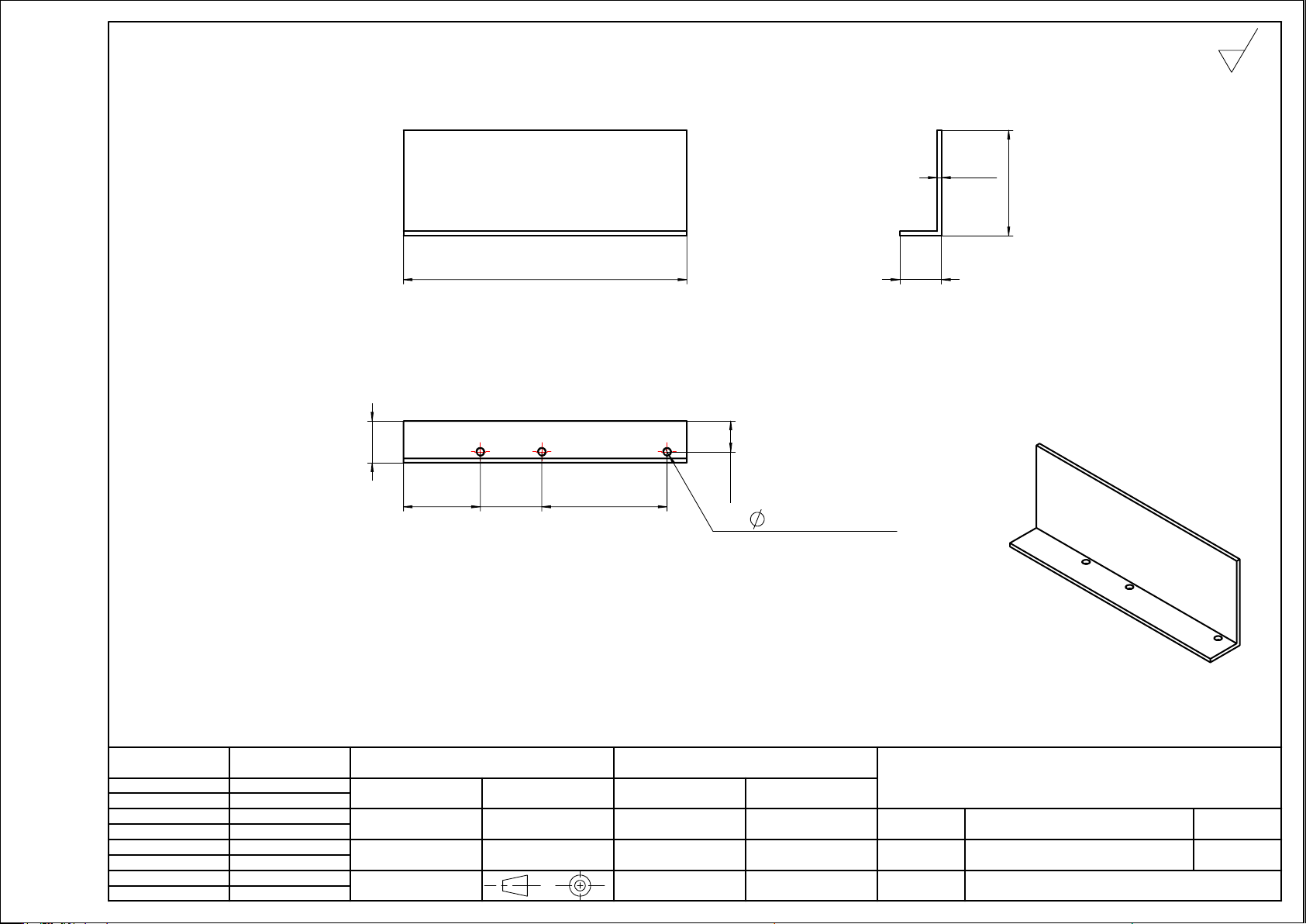

MIX500D-B15 电器盖板支架2.PDF
A4H SMtech ® 129 35 28 57 14 19 3- 3.3 完全贯穿 M4 - 6H 完全贯穿 19 2 48 技术要求： 1.边角要求倒钝无毛刺，边线均匀直观，不得有凹凸痕迹： 2.各个孔的孔径和开孔位置请严格按照以上尺寸标注，严禁出现位置偏差现象； 3.喷涂的颜色必须与其它的配套件（如机箱，安全开关支架，电磁铁罩子，护盘， 等一切要喷涂电脑白的配件）颜色一致，严禁出现色差现象； 4.喷涂后请清理各孔及丝口，以保证其…
A4H
SMtech
®
129
35 28 57
14
19
3-
3.3 完全贯穿
M4 - 6H 完全贯穿
19
2
48
技术要求：
1.边角要求倒钝无毛刺，边线均匀直观，不得有凹凸痕迹：
2.各个孔的孔径和开孔位置请严格按照以上尺寸标注，严禁出现位置偏差现象；
3.喷涂的颜色必须与其它的配套件（如机箱，安全开关支架，电磁铁罩子，护盘，
等一切要喷涂电脑白的配件）颜色一致，严禁出现色差现象；
4.喷涂后请清理各孔及丝口，以保证其畅通。
6.3
其余
LSX
数量
2026/1/6
版本号
设计
日期
1:1
比例
重量
电器盖板支架2
MIX500D-B15
128.57
1件/台
±2.0
±1.2
±0.8
±0.5
±0.3
±0.2
±0.1
±0.1
＞2000-40000
＞1000-2000
＞400-1000
＞120-400
＞30-120
＞6-30
＞3-6
0.5-3
基本尺寸分段 极限偏差m级
加工方式：钣金件 表面处理：喷粉色号AH74815
第一视图
材质
零件名称
图号
项目名称
第 1 页
共 1 页
Q235 冷板
V06
