B 24-1 润滑相关产品 综合产品目录 尺寸图、 尺寸表 润滑脂油枪装置MG70 . ............. 专用配管接头 ....... ............. 油嘴 ....... .............. ....... B 24-2 B 24-3 B 24-4 润滑 ............................ 滑润剂的种类 ...... .............. ・ 油脂润滑 .......…
A24-26
B24-1
润滑相关产品
综合产品目录
尺寸图、尺寸表
润滑脂油枪装置MG70 ..............
专用配管接头 ....................
油嘴 ............................
B
24-2
B
24-3
B
24-4
润滑 ............................
滑润剂的种类 ....................
・
油脂润滑 ......................
・
油润滑 ........................
在特殊环境下的润滑 ..............
润滑方式 ........................
・
手动给脂方式...................
・
强制加油方式...................
直线运动系统用润滑相关产品系列 ..
・
THK特有油脂 ...................
・
AFA油脂 .......................
・
AFB-LF油脂 ....................
・
AFC油脂 .......................
・
AFE-CA油脂 ....................
・
AFF油脂 .......................
・
AFG油脂 .......................
・
AFJ油脂 .......................
・
润滑脂油枪装置MG70 .............
・
专用配管接头...................
・
油嘴..........................
公称型号 ........................
・
公称型号的构成例 ...............
A
24-2
A
24-2
A
24-3
A
24-3
A
24-4
A
24-5
A
24-5
A
24-5
A
24-6
A
24-6
A
24-7
A
24-8
A
24-10
A
24-12
A
24-14
A
24-18
A
24-20
A
24-24
A
24-24
A
24-24
A
24-25
A
24-25
A 产品技术说明(别册)
B 产品尺寸规格
※ 请参见别册 A 产品技术说明
B24-2

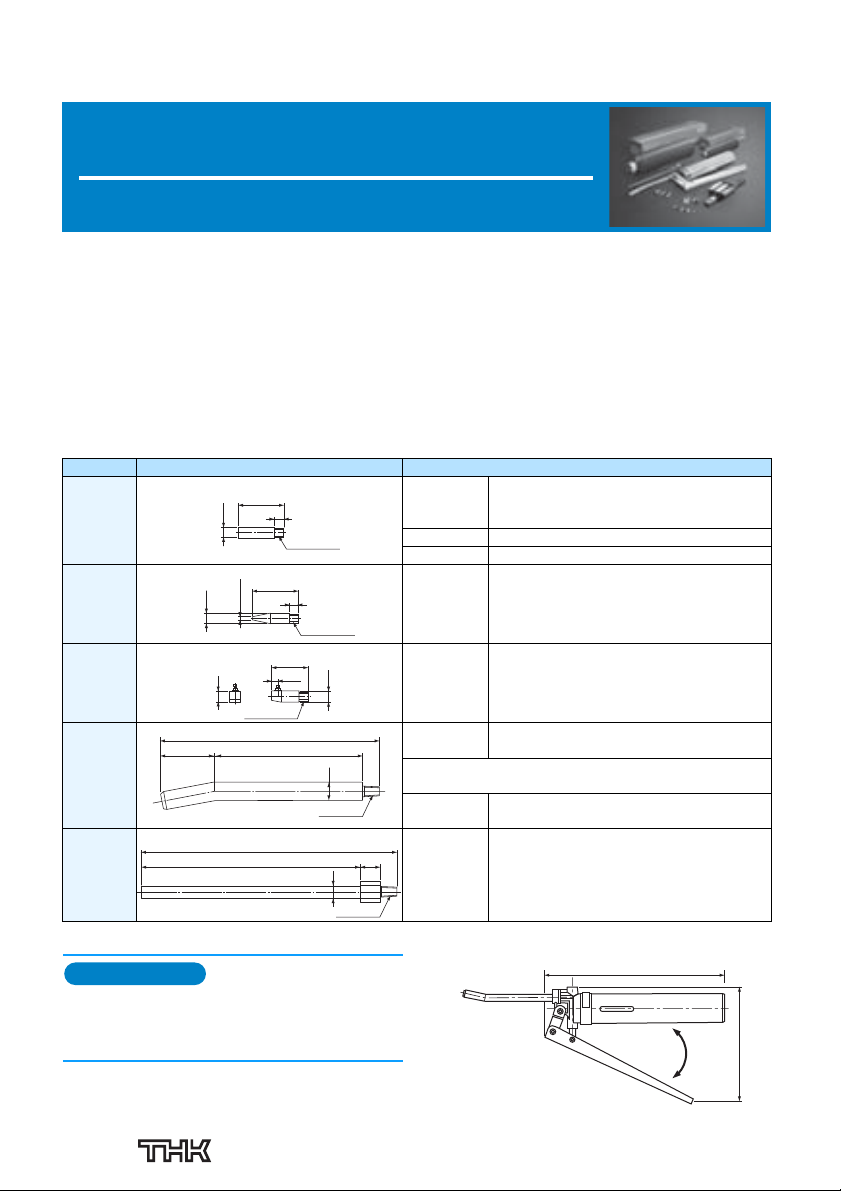

润滑脂油枪装置MG70
0
润滑脂油枪 MG70可以通过替换专用油嘴（附件）,对从小到大的各种类型 LM 滚动导轨进行润滑。对于小
型LM滚动导轨,MG70配备专用附件。用户可根据型号和安装空间筒从这些附件中进行选择。
润滑脂油枪设有一个裂缝窗口供用户确认剩余的油脂量。
它还配备有一个可容纳 70g 油脂的软式伸缩护罩 , 护罩可替换而不会弄脏您的手。它支持广泛范围的油
脂产品,包括AFA油脂、AFB-LF油脂、AFC油脂和AFE-CA油脂,以满足各种变化的条件。这使您可以根据需
要油脂的部位进行选择。（参照A24-7～A24-19）
由于要使用的油脂是单独销售,请您另行购买。
对应型号表
注)P型和L型也能够对上述型号导轨之外的难以进入的区域进行润滑（将油脂滴在滚动面上）。
公称型号的构成例
润滑装置
●喷嘴压力∶最大 １９．６ＭＰａ
●喷出量∶０．６ｃｃ／ 行程
●润滑脂∶７０
g
装软式伸缩护罩
●全长∶２３５ｍｍ（不包括油嘴） ●重量∶４８０
g
（包括油嘴，不包括油脂）
润滑脂油枪装置 ＭＧ７０
类型 尺寸图 对应的产品型号
N型
LM滚动导轨
SSR15、SHS15、SR15、HSR12、HSR15、
CSR15、HRW17、GSR15、RSR15、RSH15、
HCR12和HCR15型
滚针凸轮导向器
CF、CFN和CFH型
端面球轴承 PHS5～22型、RBH和POS8～22型
P型 LM滚动导轨
HSR8、HSR10、HRW12、HRW14、RSR12和
RSH12型
L形 LM滚动导轨
HSR8、HSR10、HRW12、HRW14、RSR12和
RSH12型
H型
LM滚动导轨 使用油嘴M6F或PT1/8的型号
滚珠丝杠
端面球轴承 PHS25、PHS30、POS25和POS30型
专用油嘴
U型
——
25
φ
6
5
M5×0.5
φ
6
φ
1.8
25
5
M5×0.5
φ
6
6
20
3.5
M5×0.5
φ
10
30 81
120
PT1/8
φ
6
181
161
11
PT1/8
（ＴＨＫ只提供用于７０g护罩的润滑脂油枪。）
MG70
最小长度
（100）
最大长度
（240）
（235）
