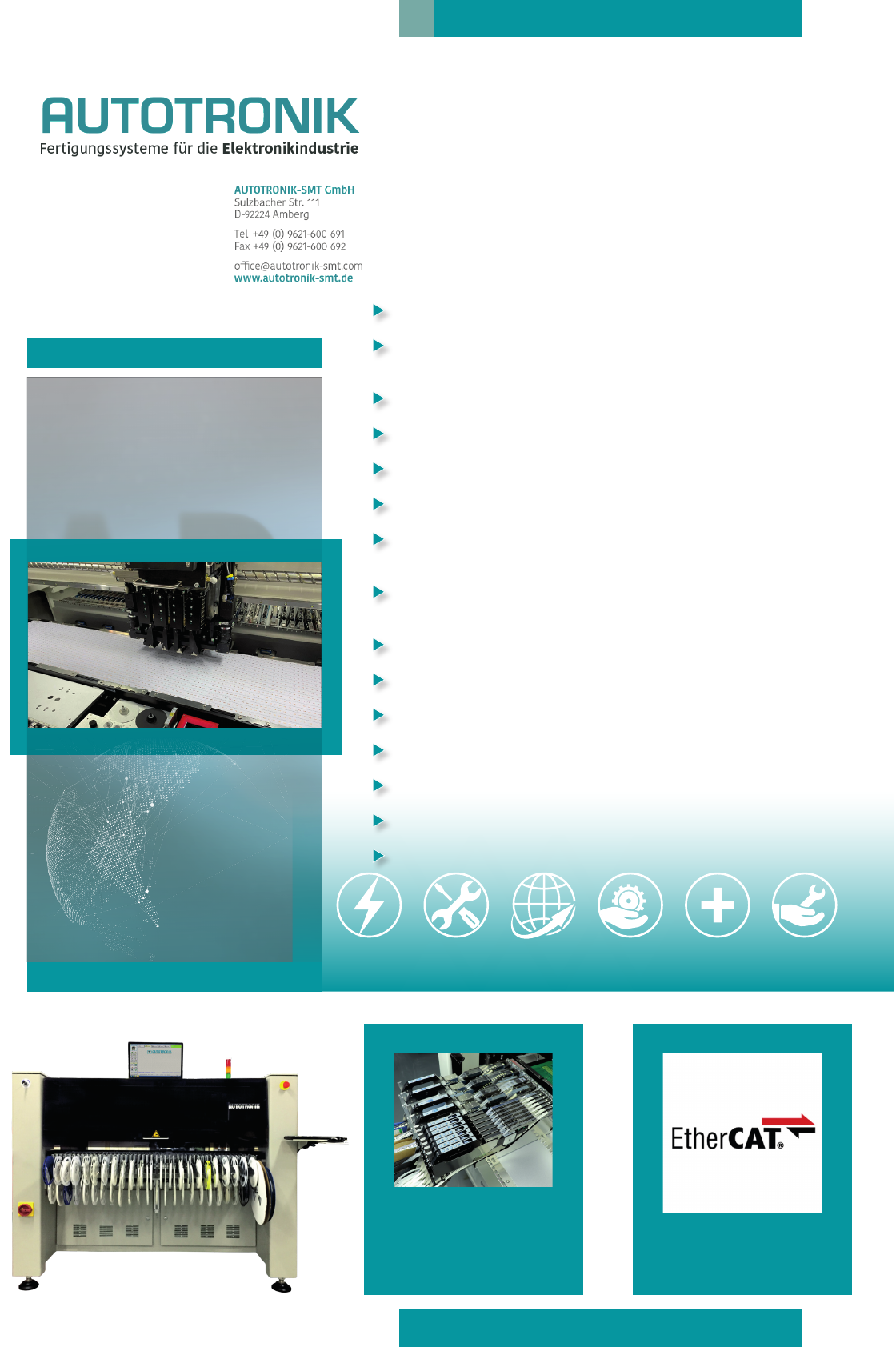

MODELL:

BA388E4-V

SMD-BESTÜCKUNGSAUTOMAT

Unschlagbarer

Service

Weltweit

für Sie da!

Spezialist in Sachen

Klein- &

Mitttelfertigung

Alles aus

einer Hand.

Innovative

Features

Qualität &

Innovation zum

fairen Preis.

Intelligente Feeder in allen gängigen

Größen. Bauteilspektrum von 01005 bis

100x150 mm, Bauteilehöhe bis 15mm

Komponenten auf Gurten, Stangen,

Abschnitten, lose Bauteile und Trays

können verarbeitet werden.

Ideal für mittlere & größere Stückzahlen

Hohe Genauigkeit und Flexibilität

von 01005 bis Raster 0.3 mm

256 intelligente Auto Tape Feeder

Kugelumlaufspindeln in X-Y Richtung

AC Servo Motoren in X/Y/Z

Bis zu 8.800 BT/Std.

COGNEX Zentriersystem „Vision On the Fly“

mit Digital Kamera

Digitale Bottom Vision Kamera für

ne pitch QFP & BGA

Automatische Referenzpunkterkennung

Transportbandsystem (optional)

EtherCAT

Universelle CAD-Konvertierung

Barcode Leser für Feederrüstung

Rückverfolgung der Produktionsdaten

CANBUS System (optional)

CANBUS verbindet alle Module die in

der Feeder-Steuerung arbeiten, sodass

diese umso eektiver, intelligenter und

mit weniger Kabeln kommunizieren.

EtherCAT setzt neue Maßstäbe für Echt-

zeitleistung und Topologieexibilität.

Stark vereinfachte Maschinenarchitek-

tur und ezientere Prozesse.

*Technische Änderungen vorbehalten

MODELL:

BA388E4-V

SMD-BESTÜCKUNGSAUTOMAT

SPEZIFIKATIONEN:

• Anzahl der Bestückköpfe (Vision on the Fly): 4

• Bestückrate (unter optimalen Bedingungen):

8800 BT/h, 7000 BT/h (IPC 9850)

• Feeder Kapazität (8mm): bis zu 256 Gurt Feeder

• Feeder Kapazität (8mm) m. Transportb.: bis zu 176 Gurt Feeder

• IC Tray Kapazität: bis zu 6 Wae Trays

• Bauteilerkennung: durch Bildverabreitung

• Komponenten Größe:

Vermessung mit digitaler Kopfkamera:

- kleinste: 0.4 x 0.2 mm

- größte: 16 x 14 mm

Vermessung mit stationärer Digitalkamera:

- größte: 150 x 100 mm

• Auösung (AC Servo Motoren):

- X/Y Achse: 0.005 mm

- Z Achse: 0.01 mm

• Rotation: 0° bis 360° (0.09°/Schritt)

• Platziergenauigkeit: +/- 0.03 mm

• Wiederholgenauigkeit: +/- 0.01 mm

• Bestückbereich ohne Transportband:

- ohne Wae Tray: 1050 x 450 mm

• Bestückbereich mit Transportband:

- ohne Wae Tray: 1340 x 400 mm

• Programmierung:

- Direkte Eingabe

- Teach-In per Kamera

- CAD Anbindung (optional)

- Barcode Leser (optional)

- Rückverfolgung der Produktionsdaten (optional)

• Industrie PC mit Windows 10 (Englische Version)

• Netzteil: 230VAC

• Leistung: 4200W

• Druck: 75 psi (5.5 bar), max. 200L/min

• Abmessungen: 1900 x 1570 x 1660 mm (B x T x H)

• Gewicht: 1950kg
