19 Alpha Road, Chelmsford, MA 01824 • (978) 486-4777 • www.vjelectronix.com

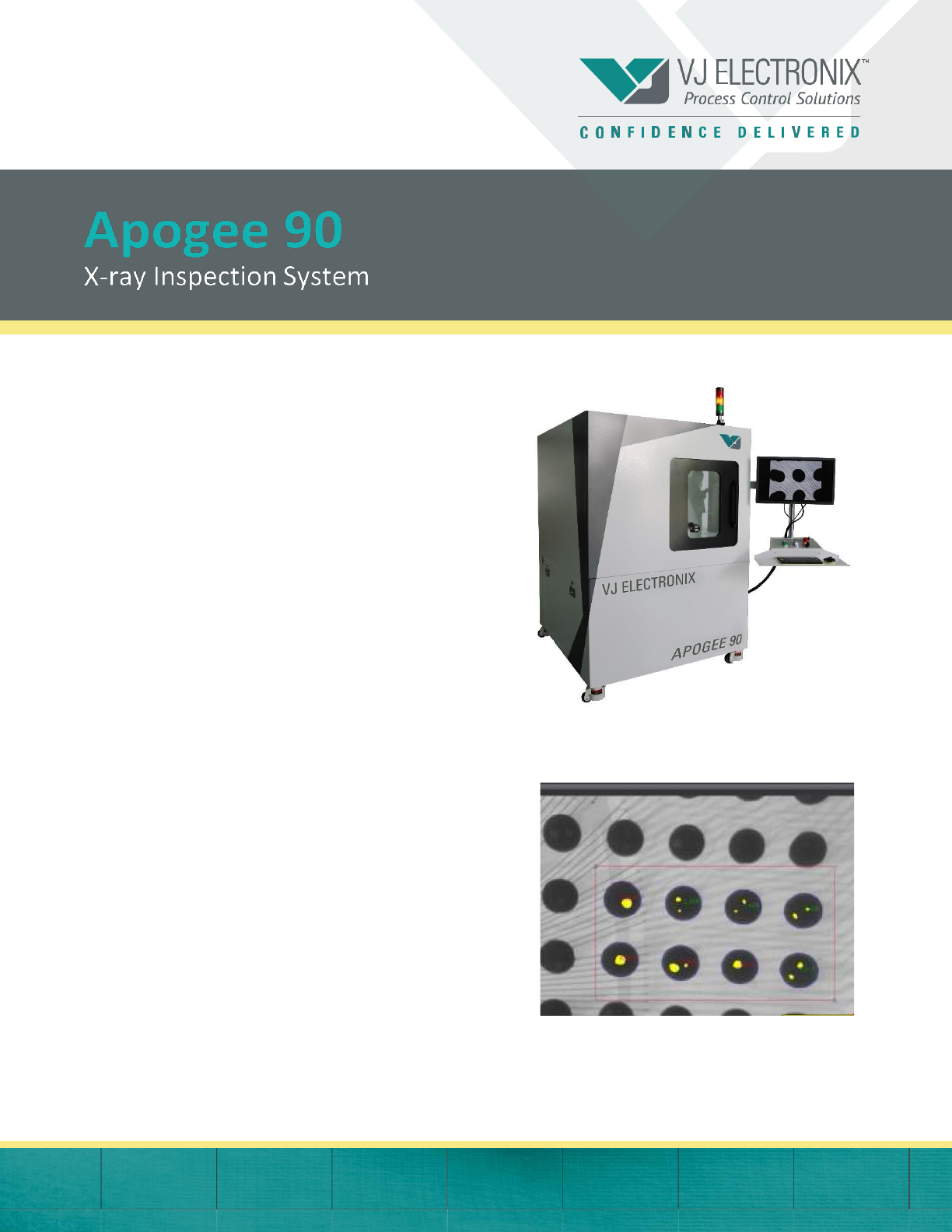

Apogee 90是当今市场上具有最佳性价比的全
功能、高性能X射线检测系统。
此系统可以检测多种缺陷，包括焊点完整性，
底部端接的组件（如BGA、QFN、CSP）的对位，
内部不良及线路缺陷。
Apogee 90能够检测大到460mm * 460mm的样品，
配备90kV微焦点封闭式X射线管，分别实现784
倍和196倍的系统放大率和几何放大率。
应用Apogee高达65°的倾斜角度检测，可以
快速、轻松地找到缺陷。每个细节都能以高
倍率进行查看。85µm（58 LP / mm）的分辨
率可以实现最清晰的X射线图像。
Apogee 90
空洞分析
19 Alpha Road, Chelmsford, MA 01824 • (978) 486-4777 • www.vjelectronix.com

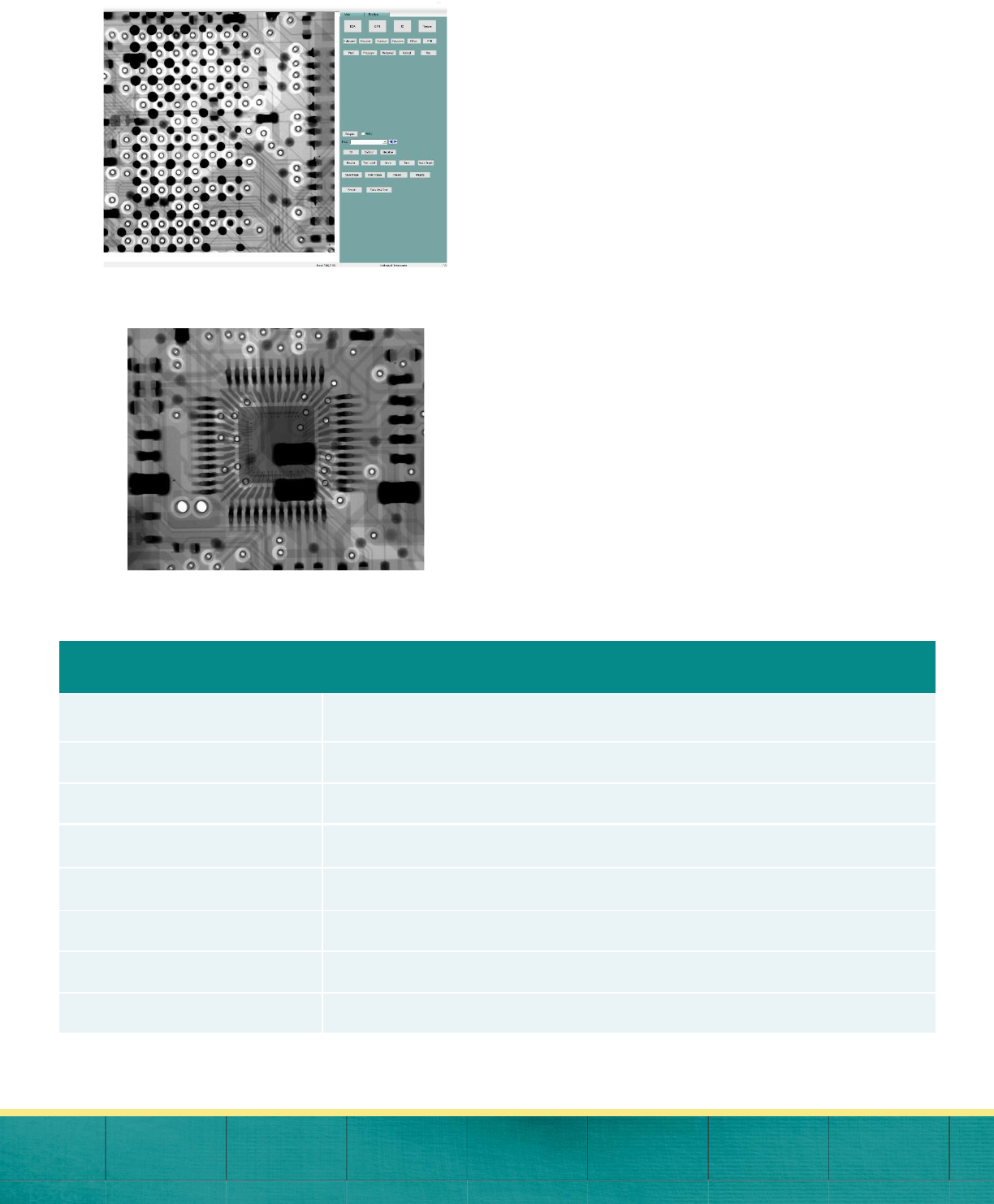

Apogee配备了先进的检测软件和分析工具，
可提供手动操作或自动检查程序。 软件图像
处理功能包括：边缘检测，BGA面积、圆度、
空洞分析，大面积分析及空洞率计算。
简洁易用的用户界面
QFN X
射线检测
Apogee 90符合人体工程学，是一款灵活、可
靠的X射线系统，可以轻松适用于绝大部分检
测任务。作为验视系统，Apogee 90适用于生
产环境，可进行批量产品的检测。
技术参数
X
射线源
90 kV
焦点尺寸
3µm
检测尺寸
18.1”x18.1” (460x460mm)
空间分辨率
85µm (58 LP/mm)
最大视野尺寸
5.1”x5.1” (130x130mm)
操纵轴
6
数据输出
16-bit
灰度阶值
65,536
