2.维护保养项目一览
■ 点检项目列表
需进行的内容采用字母与符号表示，具体含义如下。
S ：点检 C ：清洁 L ：加油 E ：更换 ( ) ：根据需要进行
n
要点
例 ：下表中其它→底座部→过滤网的表示为 C (E)。其含义为 ：清洁过滤网之后，如果脏污仍无法清除时，必须更换。
部位 项目 对象 每周 每月 3 个月 6 个月 1 年 2 年 3 年
伺服轴部
X 轴
滚珠丝杆 SCL
导轨 SCL
Y 轴
滚珠丝杆 SCL
导轨 SCL
CZ 轴 ( 选配 ) 滚珠丝杆 SCL
传送部
基板传送部
基板传感器 SC
基板夹 S
传送带 SC E
W 轴
滚珠丝杆 CL
导轨 CL
六角轴 CL
识别装置 光学相机 相机照明 CL
其它
底座部 过滤网 C
(
E
)
气、雾过滤器 过滤杯、滤芯 C
(
E
)
检查机 ( 内部 )
控制箱 过滤网 ( 仅限 TypeHS2 规格 ) C
(
E
)
UPS UPS 蓄电池 *1
选配装置 标记器 凸轮 CL
*1 ： UPS 中的 UPS 蓄电池的使用寿命有限。其使用寿命受使用环境 ( 室温等 ) 的影响，即使在最佳条件下使用也需大约 2.5 年更换 1 次。
关于 UPS 蓄电池的更换方法等详细内容，请参阅 USP 附带的使用说明书。
c
注意

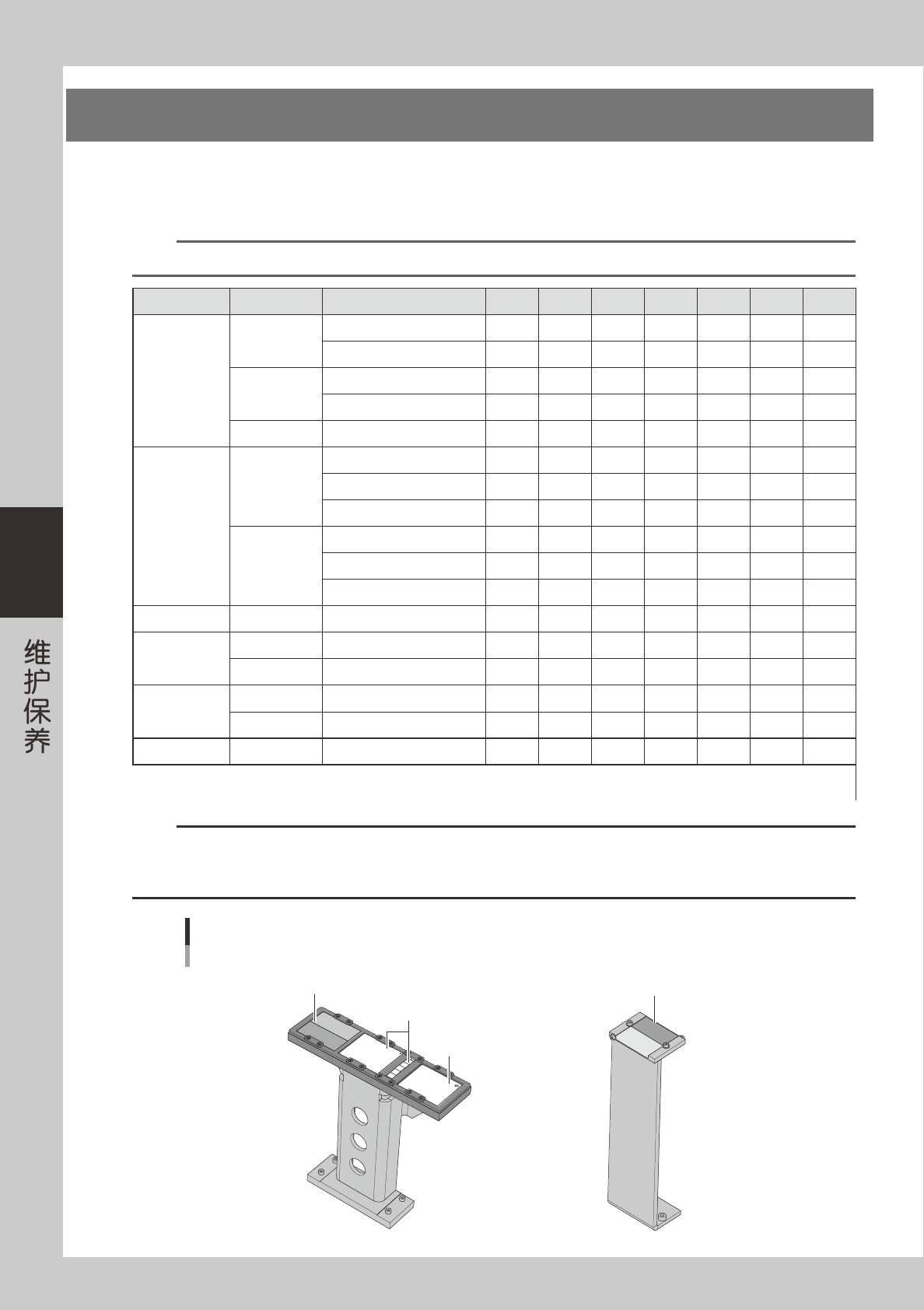

检查机内装有如下图所示的机内诊断台。机内诊断台上装有照明板、3D 确认板等确认用的治具，可以定期自动检查相机的状态。
清洁该照明板、3D 确认板时，请绝对不要使用溶剂。如果使用，可能会导致板面变色从而无法正确检查相机的状态。
清洁时，可使用光学仪器用气吹毛刷等清除尘屑，或使用干无尘擦拭纸等轻轻擦拭。
机内诊断台
照明板 (2色板)
照明板 (白色板)
3D 确认板
照明板 (2色板)
[YSi-12 机内诊断台][YSi-V 机内诊断台 (3D为选购件)]
55435-M9-00
4-5
4
3.维护保养作业前的准备
3.1 易耗件
易耗件，是指随使用时间会逐渐失去其功效的配件。本机的易耗件有下述几种，可以在维护保养时根据需要更换。
■ 易耗件列表 ( 选购件 )
名称 配件名称 配件编号
基板传送带 ( 单轨用 ) BELT 1, CONVEYOR KLT-M9127-00X
基板传送带 ( 双轨用 ) BELT 1, CONVEYOR KKT-M9127-00X
空气过滤器用滤芯 FILTER ELEMENT KLC-M8506-00X
油雾过滤器用滤芯 MIST FILTER ELEMENT KLC-M8507-00X
吸气扇用过滤网 FILTER, CP FAN KLF-M115J-00X
控制箱用过滤网 FILTER KLC-M421L-00X
UPS 备用蓄电池 BATTERY, UPS2 LG0-M53H8-01X
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
4-6
4
3.2 维护保养工具

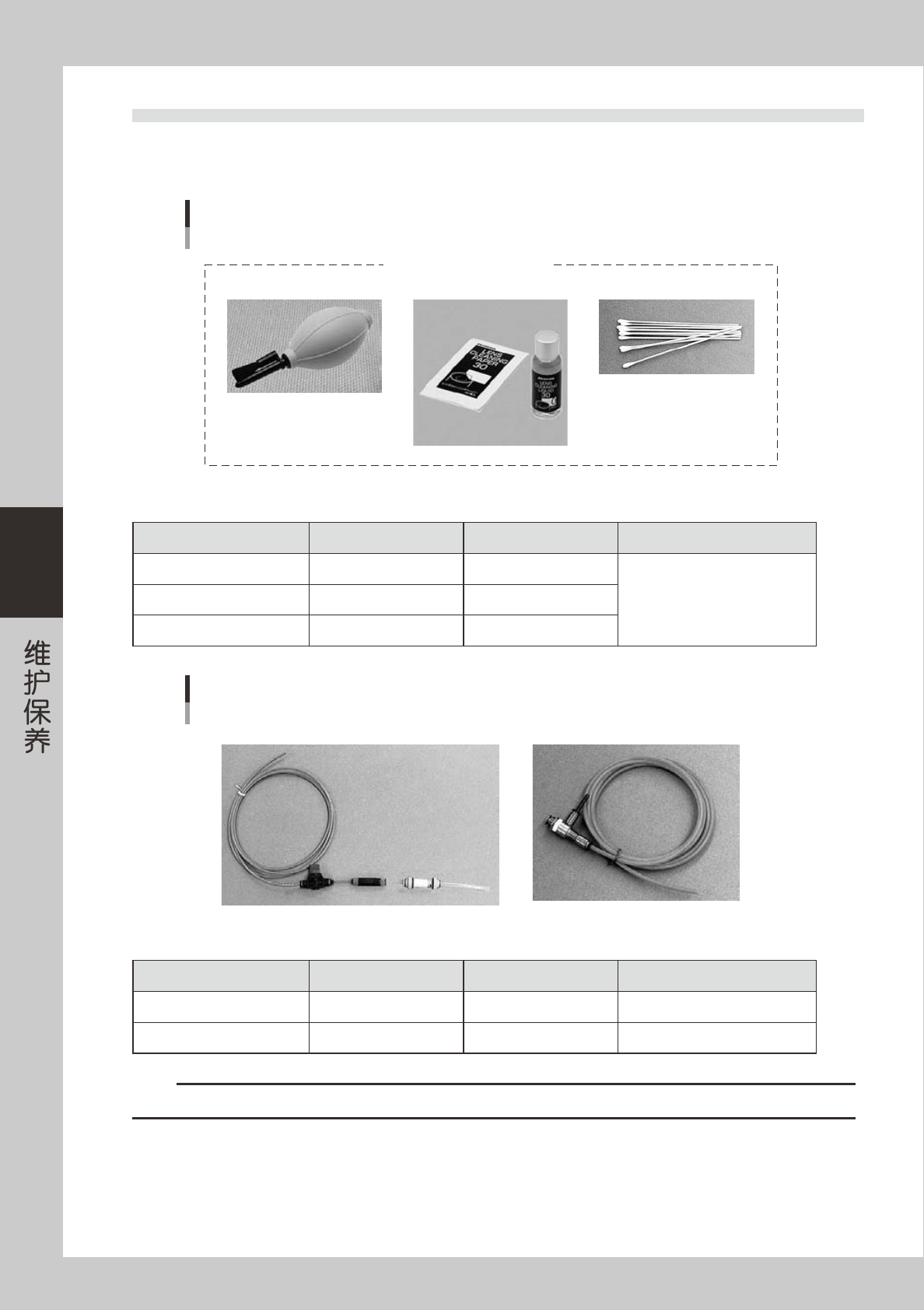

3.2.1 清洁工具
清洁工具
随机附件
棉棒气吹毛刷 镜头清洁剂、擦镜纸
CLEANER, VISION SET
55400-M9-10
■ 清洁工具列表 ( 随机附件 )
名称 配件名称 配件编号 备注
气吹毛刷 BLOWER KGA-M3803-00X
CLEANER, VISION SET
(
KHW-M3801-A0X
)
镜头清洁剂、擦镜纸 CLEANER, LENS KGA-M3801-00X
棉棒 SWAB KGA-M3802-00X
清洁工具
选购件
吸气工具 喷气工具
55401-M9-00
■ 清洁工具列表 ( 选购件 )
名称 配件名称 配件编号 备注
吸尘工具 VACUUM ASSY KHY-M88V0-A0X 清洁用
(
吸尘
)
喷气工具 AIR BLOW TOOL KU4-M8590-00X
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认
