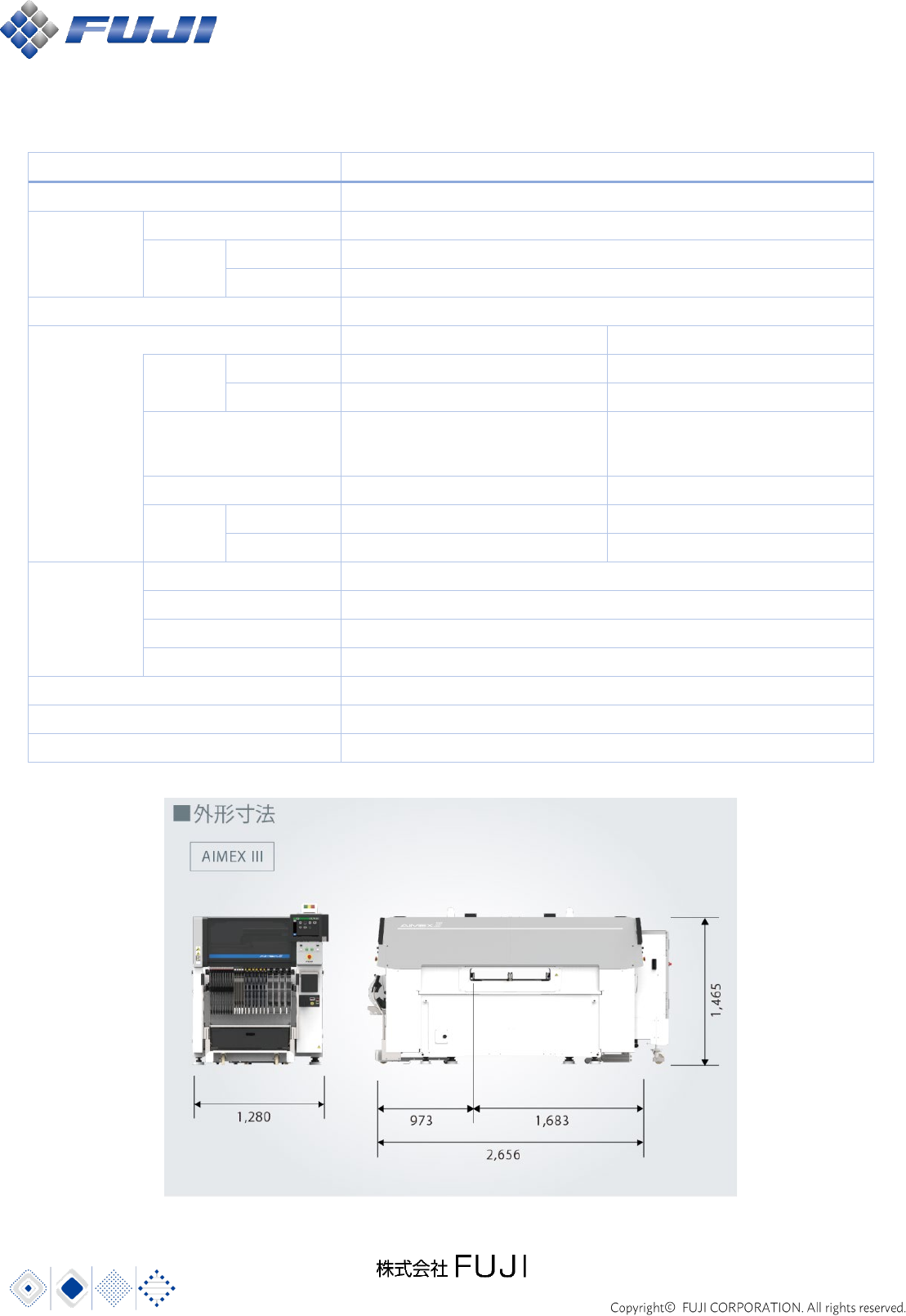

AIMEXIII 仕様
装置
AIMEXIII
フィーダスロット数
130
基板サイズ
(L x W)
シングルコンベア 48 x 48 ～ 1,068 x 710 mm
※1
ダブル
コンベア
シングル搬送 48 x 48 ～ 1,068 x 610 mm
デュアル搬送 48 x 48 ～ 1,068 x 330 mm
ヘッド
H24S、DX、V12、H08M(Q)、H02F、H01、OF
スループット
1 ロボット 2 ロボット
H24S 標準モード 35,000 cph (H24S x 1) 70,000 cph (H24S x 2)
生産優先モード 40,000 cph (H24S x 1) 80,000 cph (H24S x 2)
DX
27,000 cph (12 ノズル)
12,000 cph (4 ノズル)
5,800 cph (1 ノズル)
54,000 cph (12 ノズル)
24,000 cph (4 ノズル)
11,600 cph (1 ノズル)
V12 26,000 cph (V12 x 1)
52,000 cph (V12 x 2)
H08M 標準モード 13,000 cph (H08M x 1) 26,000 cph (H08M x 2)
生産優先モード 14,000 cph (H08M x 1) 28,000 cph (H08M x 2)
装着精度
H24S ±0.025 mm Cpk≧1.00
V12 ±0.038 mm Cpk≧1.00
H08M ±0.040 mm Cpk≧1.00
H02F ±0.025 mm Cpk≧1.00
供給ユニット
テープフィーダ、スティックフィーダ、トレイユニットほか
電源
三相 200 ～ 230 V ± 10 % (50/60 Hz)
エア
0.5 MPa (ANR)
※1 最大 1,500 x 710 mm は、オプションとなります。
