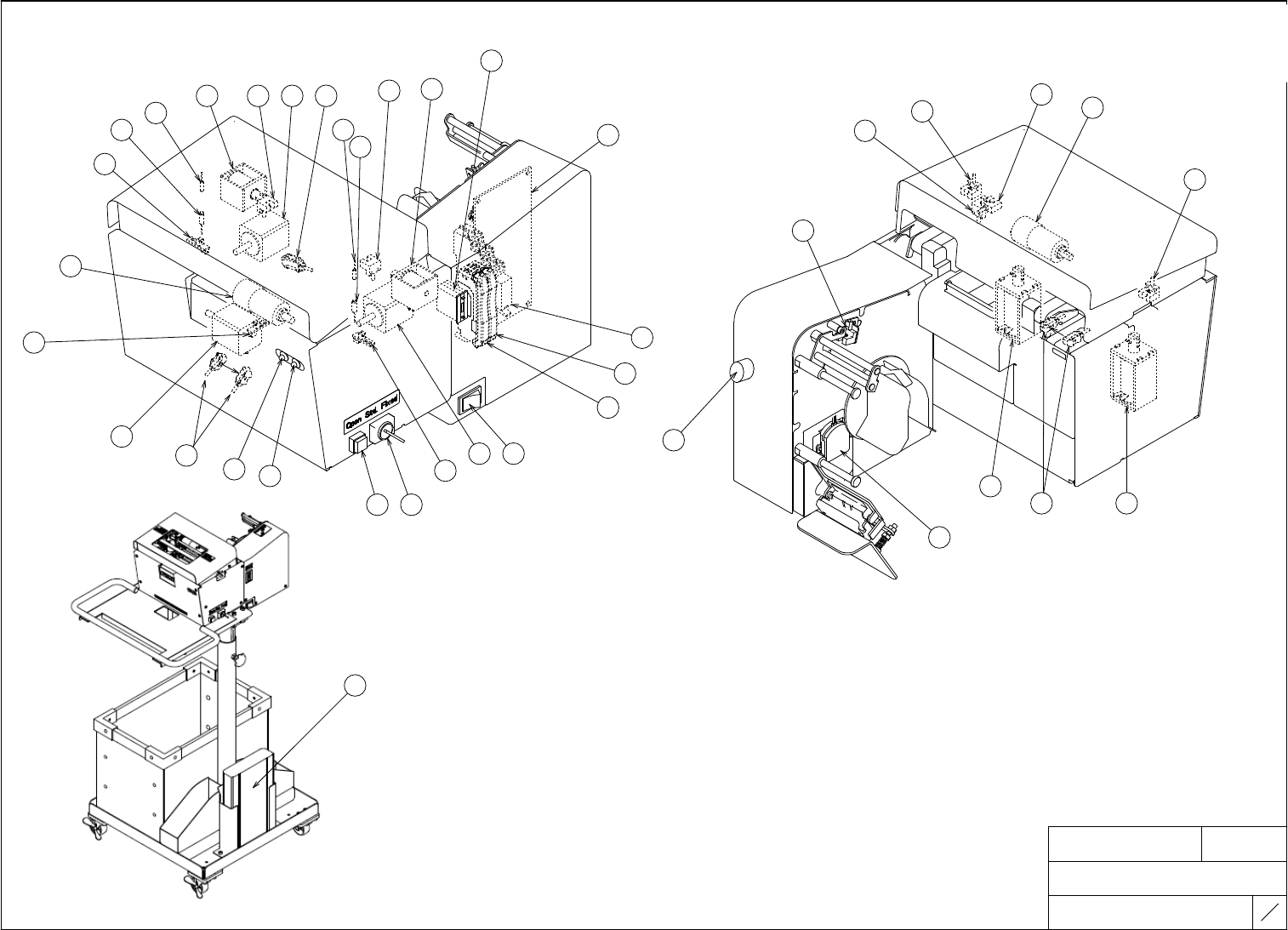

ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RGK FW 00 52 07 オートスプライシングユニット AUTO SPLICING UNIT ＴＹＰＥ ＡＳＵ－Ｐ ２ ５ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ オ プ シ ョ ン ： ホ ス ト 連 携 Ｏ Ｐ Ｔ Ｉ Ｏ Ｎ ： Ｈ Ｏ Ｓ Ｔ Ｃ Ｏ Ｏ Ｐ Ｅ Ｒ Ａ Ｔ Ｉ Ｏ Ｎ ３９ ４０ ４１
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGKFW005207
オートスプライシングユニット
AUTO SPLICING UNIT
ＴＹＰＥ
ＡＳＵ－Ｐ
１
５
ＦＵＪＩ ＳＥＣＲＥＴ
オートスプライシングユニット
ＡＵＴＯ ＳＰＬＩＣＩＮＧ ＵＮＩＴ
２
３４
５
６
７
８
９
１１
１０
１２
１３
１４
１５
１６
１７
１８
１９
２０
２３
２４
２５
２６
２７
２８
２９
３０
３１
３２
３３
３４
３５
３６
２１
２２
１
３７
３８

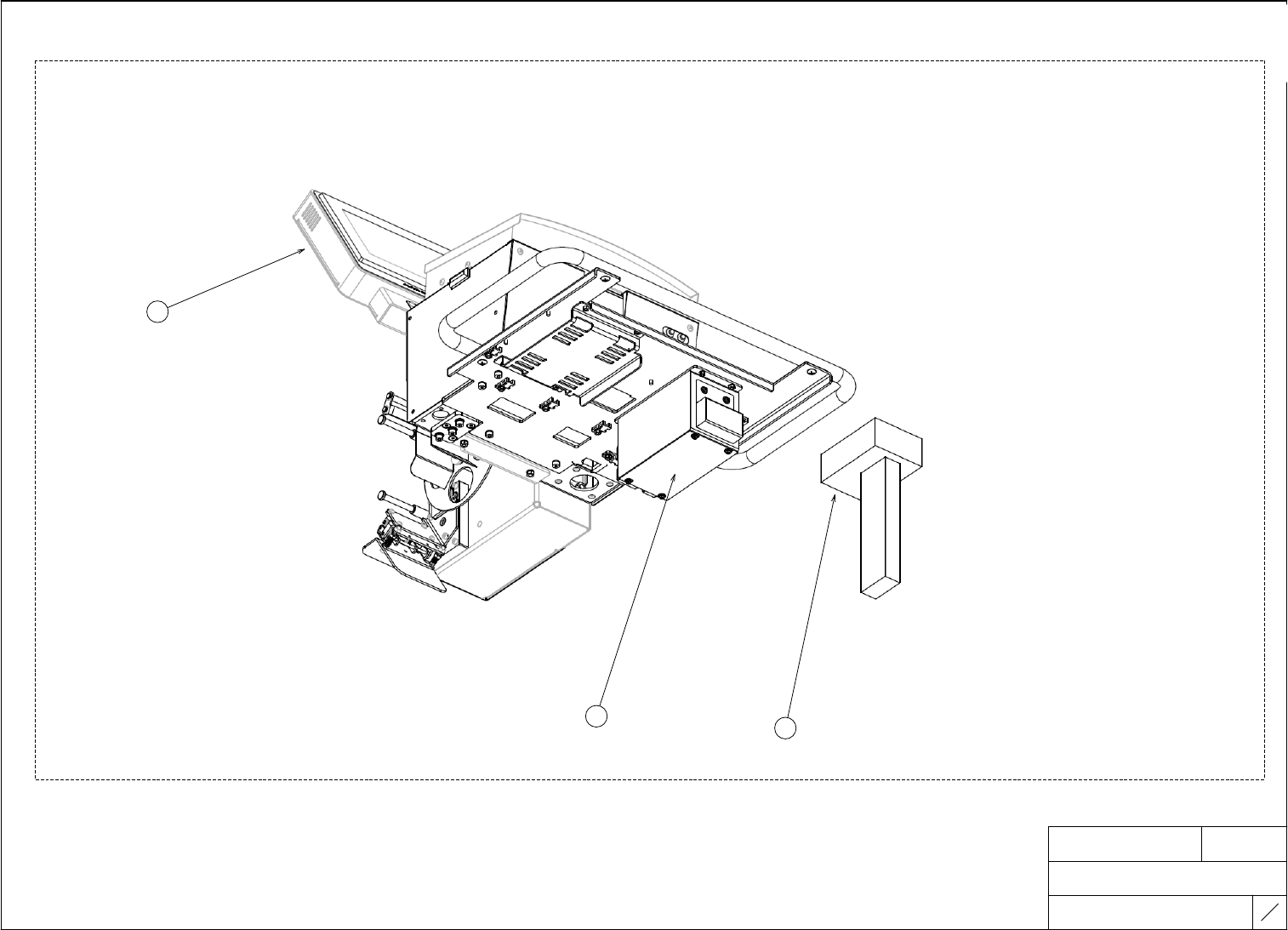

４２
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGKFW005207
オートスプライシングユニット
AUTO SPLICING UNIT
ＴＹＰＥ
ＡＳＵ－Ｐ
２
５
ＦＵＪＩ ＳＥＣＲＥＴ
オプション：ホスト連携
ＯＰＴＩＯＮ：ＨＯＳＴ ＣＯＯＰＥＲＡＴＩＯＮ
３９
４０
４１
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGKFW005207
オートスプライシングユニット
AUTO SPLICING UNIT
ＴＹＰＥ
ＡＳＵ－Ｐ
３
５
ＦＵＪＩ ＳＥＣＲＥＴ
品名 記号 形式 メーカー 定格 備考 コード番号
Ｎｏ．
ＮＡＭＥ ＳＹＭＢＯＬ ＴＹＰＥ ＭＡＮＵＦＡＣＴＵＲＥＲ ＲＡＴＩＮＧ ＮＯＴＥ ＣＯＤＥ Ｎｏ．
制御基板 ＦＵＪＩ オートスプライシングユニット制御基板
１ ＰＣＢ１ ＦＨ１６４８＊＊Ｆ
ＣＯＮＴＲＯＬ ＢＯＡＲＤ ＦＵＪＩ ＡＵＴＯ ＳＰＬＩＣＩＮＧ ＵＮＩＴ ＣＯＮＴＲＯＬ ＢＯＡＲＤ
ロッカースイッチ ＮＫＫ 電源スイッチ
２ ＳＷ ＪＷ－Ｍ２２ＲＫＫ－Ｋ７Ｇ
ＲＯＣＫＥＲ ＳＷＩＴＣＨ
ＮＫＫ ＰＯＷＥＲ ＳＷＩＴＣＨ
セレクトスイッチ オムロン モード切替スイッチ
３ ＳＷ１Ｒ ＡＲ１６ＪＴ－２ＢＣ１Ａ Ｓ６４８１６
ＳＥＬＥＣＴ ＳＷＩＴＣＨ
ＯＭＲＯＮ ＣＨＡＮＧＥ ＭＯＤＥＳ ＳＷＩＴＣＨ
押釦スイッチ オムロン 上部カバーロック解除スイッチ
４ ＳＷ１ Ａ３ＣＡ－９０Ａ１－０５ＥＹ Ａ６１０４３
ＰＵＳＨ ＢＵＴＴＯＮ ＳＷＩＴＣＨ
ＯＭＲＯＮ ＴＯＰ ＣＯＶＥＲ ＬＯＣＫ ＲＥＬＥＡＳＥ
ステッピングモーター 多摩川精機 右側キャリアテープ送りモーター
５ Ｍ２６ ＴＳ３６４１Ｎ１Ｅ２ Ｍ６０５１９
ＳＴＥＰＰＩＮＧ ＭＯＴＯＲ
ＴＡＭＡＧＡＷＡ ＳＥＩＫＩ ＲＩＧＨＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＩＮＤＥＸＩＮＧ ＭＯＴＯＲ
ステッピングモーター 多摩川精機 左側キャリアテープ送りモーター
６ Ｍ２８ ＴＳ３６４１Ｎ１Ｅ２ Ｍ６０５１９
ＳＴＥＰＰＩＮＧ ＭＯＴＯＲ
ＴＡＭＡＧＡＷＡ ＳＥＩＫＩ ＬＥＦＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＩＮＤＥＸＩＮＧ ＭＯＴＯＲ
ステッピングモーター 多摩川精機 スプライシングテープ送りモーター
７ Ｍ２７ ＴＳ３６４１Ｎ１Ｅ２ Ｍ６０５１９
ＳＴＥＰＰＩＮＧ ＭＯＴＯＲ
ＴＡＭＡＧＡＷＡ ＳＥＩＫＩ ＳＰＬＩＣＩＮＧ ＴＡＰＥ ＩＮＤＥＸＩＮＧ ＭＯＴＯＲ
ステッピングモーター 多摩川精機 カバーテープ巻取りモーター
８ Ｍ２５ ＴＳ３６４１Ｎ１０６ ＡＡ６９Ｓ＊＊
ＳＴＥＰＰＩＮＧ ＭＯＴＯＲ
ＴＡＭＡＧＡＷＡ ＳＥＩＫＩ ＣＯＶＥＲ ＴＡＰＥ ＴＡＫＥ－ＵＰ ＭＯＴＯＲ
ＤＣブラシレスモーター シチズンマイクロ スプライシングテープ貼付モーター
Ｍ６０４３５
９ Ｍ２９ ＩＧ－２２ＶＭ－ＨＣＡ０４－２４ １／１０７
ＤＣ ＢＲＵＳＨＬＥＳＳ ＭＯＴＯＲ
ＣＩＴＩＺＥＮ ＭＩＣＲＯ ＳＰＬＩＣＩＮＧ ＴＡＰＥ ＡＦＦＩＸＩＮＧ ＭＯＴＯＲ
ＤＣブラシレスモーター
シチズンマイクロ カッター駆動モーター
Ｍ６０４３５
１０ Ｍ３０ ＩＧ－２２ＶＭ－ＨＣＡ０４－２４ １／１０７
ＤＣ ＢＲＵＳＨＬＥＳＳ ＭＯＴＯＲ
ＣＩＴＩＺＥＮ ＭＩＣＲＯ ＣＵＴＴＥＲ ＭＯＶＩＮＧ ＭＯＴＯＲ
ソレノイド 信明電機 右側キャリアテープ廃棄ガイド駆動
２ＥＧＫＦＷ００８０＊＊１１ ＳＯＬ８Ｒ ＳＳ－０８２－５１５Ｂ
ＳＯＬＥＮＯＩＤ
ＳＩＮＭＥＩ ＥＬＥＣＴＲＩＣ ＲＩＧＨＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＲＥＪＥＣＴ ＧＵＩＤＥ ＭＯＶＥ
ソレノイド 信明電機 左側キャリアテープ廃棄ガイド駆動
２ＥＧＫＦＷ００８１＊＊１２ ＳＯＬ８Ｌ ＳＳ－０８２－５１４Ｂ
ＳＯＬＥＮＯＩＤ
ＳＩＮＭＥＩ ＥＬＥＣＴＲＩＣ ＬＥＦＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＲＥＪＥＣＴ ＧＵＩＤＥ ＭＯＶＥ
ソレノイド 信明電機 上部カバー右側ロック
２ＥＧＫＦＷ００７９＊＊
１３ ＳＯＬ７Ｒ ＳＳ－１０３－５８６
ＳＯＬＥＮＯＩＤ
ＳＩＮＭＥＩ ＥＬＥＣＴＲＩＣ ＴＯＰ ＣＯＶＥＲ ＲＩＧＨＴ ＬＯＣＫ
ソレノイド 信明電機 上部カバー左側ロック
２ＥＧＫＦＷ００７８＊＊
１４ ＳＯＬ７Ｌ ＳＳ－１０３－５８７
ＳＯＬＥＮＯＩＤ
ＳＩＮＭＥＩ ＥＬＥＣＴＲＩＣ ＴＯＰ ＣＯＶＥＲ ＬＥＦＴ ＬＯＣＫ
ランプ サトーパーツ 運転ＰＬ
Ｒ６０６８８
１５ ＬＥＤ１ ＤＢ－４０－ＮＬ－ＢＧ
ＬＡＭＰ
ＳＡＴＯ ＰＡＲＴＳ ＳＴＡＲＴ ＬＩＧＨＴ
ランプ サトーパーツ 異常ＰＬ
Ｒ６０６８７
１６ ＬＥＤ３ ＤＢ－４０－ＮＬ－ＢＲ
ＬＡＭＰ
ＳＡＴＯ ＰＡＲＴＳ ＥＲＲＯＲ ＬＩＧＨＴ
右側キャリアテープ駆動部原点確認
フォトマイクロセンサ
ＸＫ０４７４＊
１７ ＬＳ２３ ＦＨ１２０４＊＊Ｆ
ＲＩＧＨＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＭＯＶＩＮＧ ＳＥＣＴＩＯＮ ＯＲＩＧＩＮ ＣＨＥＣＫ
ＰＨＯＴＯＭＩＣＲＯ ＳＥＮＳＯＲ
左側キャリアテープ駆動部原点確認
フォトマイクロセンサ
ＸＫ０４７４＊
１８ ＬＳ２２ ＦＨ１２０４＊＊Ｆ
ＬＥＦＴ ＳＩＤＥ ＣＡＲＲＩＥＲ ＴＡＰＥ ＭＯＶＩＮＧ ＳＥＣＴＩＯＮ ＯＲＩＧＩＮ ＣＨＥＣＫ
ＰＨＯＴＯＭＩＣＲＯ ＳＥＮＳＯＲ
スプライシングテープ駆動部原点確認
フォトマイクロセンサ
ＸＫ０４７４＊
１９ ＬＳ２０ ＦＨ１２０４＊＊Ｆ
ＳＰＬＩＣＩＮＧ ＴＡＰＥ ＭＯＶＩＮＧ ＳＥＣＴＩＯＮ ＯＲＩＧＩＮ ＣＨＥＣＫ
ＰＨＯＴＯＭＩＣＲＯ ＳＥＮＳＯＲ
ＳＵＮＸ 上部カバー閉じ確認
フォトマイクロセンサ
Ｓ７０１７１
２０ ＬＳ１５ ＰＭ－Ｌ２５Ｐ
ＳＵＮＸ ＴＯＰ ＣＯＶＥＲ ＣＬＯＳＥＤ ＣＨＥＣＫ
ＰＨＯＴＯＭＩＣＲＯ ＳＥＮＳＯＲ
Ｓ６９７１９
ＦＵＪＩ
ＦＵＪＩ
ＦＵＪＩ
ＦＵＪＩ
ＦＵＪＩ
ＦＵＪＩ
２ＡＧＫＦＷ０１１３＊＊
