メ カ 式 フ ィー ダ シリ ー ズ 種類 、 用途に合 わせ て 充実の ラ イ ン ナ ッ プ 多 く の部品に対応す るため 、 各テ ー プサ イ ズ用の フ ィ ー ダを 用意 し てい ま す 。 簡単に着脱 でき 、 段取 り 替 え が素早 く 行 え ま す 。 ピ ッ チ切 り 替 え に よ り 送 り ピ ッ チの対応が可能な 「汎用 タ イ プ」 と 、 供給信頼度が高い 「専用 タ イ プ」 の２ タ イ …

100%1 / 4
ダブルレーンフィーダEF08HDRは、EF08HSRと同サイズ
幅（17㎜）ながら8㎜テープを2本装着する事ができます。
装着部品種数が２倍となる事で、多品種少量生産の段取
り替え回数を大幅に削減することが可能になります。
部品認識後、吸着ノズルの位置ずれ情報
をフィーダに反映することにより、安定し
た同時吸着を可能にするようにフィーダ
を自動的にコントロール。品質の安定、吸
着率の向上に繋がります。
●吸着位置補正機能
■電動フィーダの特長
スティック梱包された部品に対応するフィーダで、簡単に
着脱でき段取り替えが素早く行えます。モータ駆動により、
振動の少ない部品供給が可能です。ＬＥＤの点灯状態で
フィーダの生産状態の確認ができます。
電 動フィーダシリーズ
安定した高品質生産に貢献
モータ駆動でよりスムーズな部品送りと高速で安定した部
品供給を実現。8㎜88㎜のテープ幅に対応するフィーダ
をラインナップ。極小部品から大型部品まで幅広い部品に
対応可能。吸着位置自動補正機能をはじめ、操作性も追求
し、さらなる生産効率の向上に貢献します。
■ＲＦシリーズ
*1
■ Ｅ Ｆシリーズ（シングルタイプ ）
■ＥＦシリーズ（ダブルタイプ） ■ スティックフィーダ
NEW
RFフィーダは従来のEFフィーダの高精度搭載を継承しつ
つ、小型、軽量化、薄型化を実現しました。
部品供給数が大幅に向上しました。
*2
●CAN通信
*1
/RFID対応
*2
IFS-NX(インテリジェント・フィーダ・システム）を導入することで、部品誤装
着防止・トレーサビリティなど品質管理や、段取り替えの効率化を実現しま
す。従来のRFID、バーコードによる照合に加え、CAN通信による照合も可能
になりました。部品装着位置の照合・管理等のオペレーションを自動化でき
るため、品質と作業効率が飛躍的に向上します。
*1 RS-１、RXシリーズ、KE-3000シリーズのみ対応となります。
   インテリジェント・フィーダ・システムIFS-NX及びマシン本体のCAN通信オプションが必要となります。
*2 RS-1、RX-7には非対応です。
  IFS-NX(インテリジェント・フィーダ・システム）及びRFIDオプションが必要です。
 EFフィーダまたはメカフィーダ使用の場合のみ対応となります。
RF08AS EF08HSR
EF08HDR SFN0EB
■ＥＦシリーズ仕様
*
■ スティックフィーダ 仕 様
*1 出荷時調整幅
*2 調整可能幅
* タイプＮ０∼Ｎ４、タイプＷ１∼Ｗ５にはそれぞれ、他タイプへの変更用として別売スペーサーキットが用意されています。
* タイプＮ０は、ＳＯＰ８・１０ピン用として、最良レーン幅を確保するためにレーン幅を細かく調整できるタイプです。
* 対応スティック厚9㎜以下、且つスティック下面から部品下面までの距離3㎜以下を推奨いたします。
* RFバンクでスティックフィーダを使用する場合、別途アタッチメントが必要となります。
フィーダ
タイプ
タイプN0
タイプN1
タイプN2
タイプN3
タイプN4
タイプW1
タイプW2
タイプW3
タイプW4
タイプW5
型式
SFN0EB
SFN1EB
SFN2EB
SFN3EB
SFN4EB
SFW1EB
SFW2EB
SFW3EB
SFW4EB
SFW5EB
レーン幅（㎜）
6.9
*1
6.6∼8.9
*2
7.2
9.2
11.2
13
15
18.2
20.8
26
31.2
SOP
呼び寸法（mil）
225
300
225
300
375
450
525
600
-
-
-
PLCC(QFJ)
呼び寸法(mil）
-
-
285×325
290×490
350×350
350×550
450×450
400×550
-
650×650
750×750
950×950
1150×1150
W(㎜）
-
-
8.05∼8.31
8.13∼8.51
9.78∼10.03
12.32∼12.57
-
17.4∼17.65
19.94∼20.19
25.02∼25.27
30.1∼30.55
Ｔ(㎜）
-
-
4.2∼5.08
4.2∼4.57
4.2∼5.08
4.2∼4.57
4.2∼5.08
-
4.2∼5.08
W（㎜）
5.72∼6.99
7.62∼8.89
5.72∼6.99
7.62∼8.89
9.53∼10.8
11.43∼12.7
13.34∼14.61
15.24∼16.51
-
-
-
Ｔ（㎜）
∼1.5
2.0
∼1.5
2
2.5
3
3.5
4
-
-
-
SOJ
呼び寸法（mil）
-
-
300
350
400
-
-
-
-
-
W（㎜）
-
-
8.38∼8.76
9.65∼10.03
10.92∼11.3
12.19∼12.57
-
-
-
-
-
Ｔ（㎜）
-
-
3.25∼3.76
-
-
-
-
-
■ＲＦシリーズ仕様
*1
   型式
ＥＦ０２ＨＳＲ
ＥＦ０８ＨＳＲ
ＥＦ０８ＨＤＲ
ＥＦ１２ＦＳＲ
ＥＦ１６ＦＳＲ
ＥＦ２４ＦＳＲ
ＥＦ３２ＦＳＲ
ＥＦ４４ＦＳ
ＥＦ５６ＦＳ
ＥＦ７２ＦＳ
ＥＦ８８ＦＳ
送りピッチ
２
２/４
２/４
４∼１２
４∼１６
４∼２４
４∼３２
４∼４４
４∼５６
４∼５６
４∼５６
テープ サイズ
８㎜（０４０２用/０６０３用/１００５用）
８㎜
８㎜
１２㎜
１６㎜
２４㎜
３２㎜
４４㎜
５６㎜
７２㎜
８８㎜
占有ピン数
1
1
1
1
2
2
3
3
4
5
6
型式
ＲＦ０８ＡＳ
ＲＦ１２ＡＳ
ＲＦ１６ＡＳ
ＲＦ２４ＡＳ
ＲＦ３２ＡＳ
ＲＦ４４ＡＳ
ＲＦ５６ＡＳ
送りピッチ
１/２/４
２/４/８/１２
４/８/１２/１６
４/８/１２/１６/２０/２４
４/８/１２/１６/２０/２４/２８/３２
４/８/１２/１６/２０/２４/２８/３２/３６/４０/４４
４/８/１２/１６/２０/２４/２８/３２/３６/４０/４４/４８/５２/５６
テープ サイズ
８㎜
１２㎜
１６㎜
２４㎜
３２㎜
４４㎜
５６㎜
占有ピン数(17㎜）
*3
1
1
2
2
3
3
4
NEW
*1 RS-１、RXシリーズ、KE-3000シリーズのみ対応となります。
*2 RX-７の場合
占有ピン数(12㎜）
*2
1
2
2
3
4
5
6
*1 RS-１、RXシリーズ、KE-3000シリーズのみ対応となります。
*2 RS-1、RX-7の場合
*3 RX-6、KE-3000シリーズの場合
* RFバンクでEFシリーズフィーダ（EF72FS、EF88FSを除く）を使用する場合、別途アタッチメントが必要となります。
  RFバンクでEF72FS、EF88FSを使用する場合については、弊社営業員にご相談ください。
メカ式フィーダシリーズ
種類、用途に合わせて充実のラインナップ
多くの部品に対応するため、各テープサイズ用のフィーダを用意しています。簡単に着脱でき、
段取り替えが素早く行えます。ピッチ切り替えにより送りピッチの対応が可能な「汎用タイプ」と、
供給信頼度が高い「専用タイプ」の２タイプを用意しています。
スティック梱包された部品に対応するフィーダで、簡単に着脱でき段取り替えが素早く行なえます。
■ スティックフィーダ
*1 1ピン仕様となります。(KE-700シリーズにも対応）
*2 紙・エンボス兼用テープフィーダにつきましては、弊社営業員にお問い合わせください。
*3 FF32/44/56FR-OPに関する詳細仕様につきましては弊社営業員にお問い合わせください。
テープ サイズ
24㎜
32㎜
*背高/大型部品対応
44㎜
*背高/大型部品対応
56㎜
*背高/大型部品対応
72㎜
送りピッチ
8
12
16
20
24
8∼24
4∼12
12
16
8∼24
8∼32
12
16
8∼24
8∼44
12∼16
12∼32
8∼24
8∼56
12∼16
12∼32
型式
AQ02HP
CF03HPR
CF05HPR
CF08HER
CF081PR
CF081ER
CF8L1PR
CF8L1ER
CN05HPR
*1
CN08HER
*1
CN081CR
*2
CN8L1CR
*2
FF121S
FF122S
FF123S
FF12FS
FF12NS
FF161S
FF162S
FF163S
FF16FS
FF16NS
送りピッチ
2
2
2
2
4
4
4
4
2
2
4
4
4
8
12
4∼12
4∼12
4
8
12
4∼12
4∼12
テープ サイズ
0402用（紙テープ用）
0603用（紙テープ用）
1005用（紙テープ用）
8㎜（エンボス用）
8㎜（紙テープ用）
8㎜（エンボス用）
8㎜（紙テープ用）大径リール
8 ㎜（ エ ン ボ ス 用 ）大 径 リ ー ル
1005用（紙テープ用）
8㎜（エンボス用）
8㎜（紙・エンボス兼用）
8㎜（紙・エンボス兼用）大径リール
12㎜
16㎜
■ スティックフィーダ 仕 様
*1 出荷時調整幅
*2 調整可能幅
*タイプＮ１∼Ｎ４とタイプＷ１∼Ｗ５は、他タイプへの変更用として別売スペーサキットを用意しております。
*タイプＮ０はSOP８ピン、10ピン用として、最良レーン幅を確保するために添付のスペーサでレーン幅が調整できます。
*対応スティック厚9㎜以下、且つスティック下面から部品下面までの距離3㎜以下を推奨いたします。
レーン幅(㎜）
6.9
*1
6.6∼8.9
*2
7.2
9.2
11.2
13.0
15.0
18.2
20.8
26.0
31.2
225
300
225
300
375
450
525
600
W(㎜）
5.72∼6.99
7.62∼8.89
5.72∼6.99
7.62∼8.89
9.53∼10.8
11.43∼12.7
13.34∼14.61
15.24∼16.51
QFJ(PLCC）
呼び寸法（mil)
285×425
290×490
350
350×550
450
450×550
650
750
950
1150
W(㎜）
8.05∼8.31
8.13∼8.51
9.78∼10.03
12.32∼12.57
17.40∼17.65
19.94∼20.19
25.02∼25.27
30.10∼30.55
SOJ
呼び寸法（mil）
300
350
400
450
W(㎜）
8.38∼8.76
9.65∼10.03
10.92∼11.30
12.19∼12.57
フィーダ
タイプ
タイプＮ0
タイプＮ１
タイプＮ２
タイプＮ３
タイプＮ４
タイプＷ１
タイプＷ２
タイプＷ３
タイプＷ４
タイプＷ５
型式
SFN０AS
SFN1AS
SFN２AS
SFN３AS
SFN４AS
SFW１AS
SFW２AS
SFW３AS
SFW４AS
SFW５AS
T(㎜）
∼1.5
2.0
∼1.5
2.0
2.5
3.0
3.5
4.0
T(㎜）
3.25∼3.76
T(㎜）
4.02∼5.08
4.20∼4.57
4.20∼5.08
4.20∼4.57
4.20∼5.08
4.20∼5.08
SOP
呼び寸法(mil)
型式
FF242S
FF243S
FF244S
FF245S
FF246S
FF24FS
FF24NS
FF323R
FF324R
FF32FR
FF32FR-OP
*3
FF443R
FF444R
FF44FR
FF44FR-OP
*3
FF564R
FF568R
FF56FR
FF56FR-OP
*3
FF724S
FF728S
CF081PR SFN0AS
■ＣＦ／ＦＦシリーズ
■ＣＦ／ＦＦシリーズ仕様

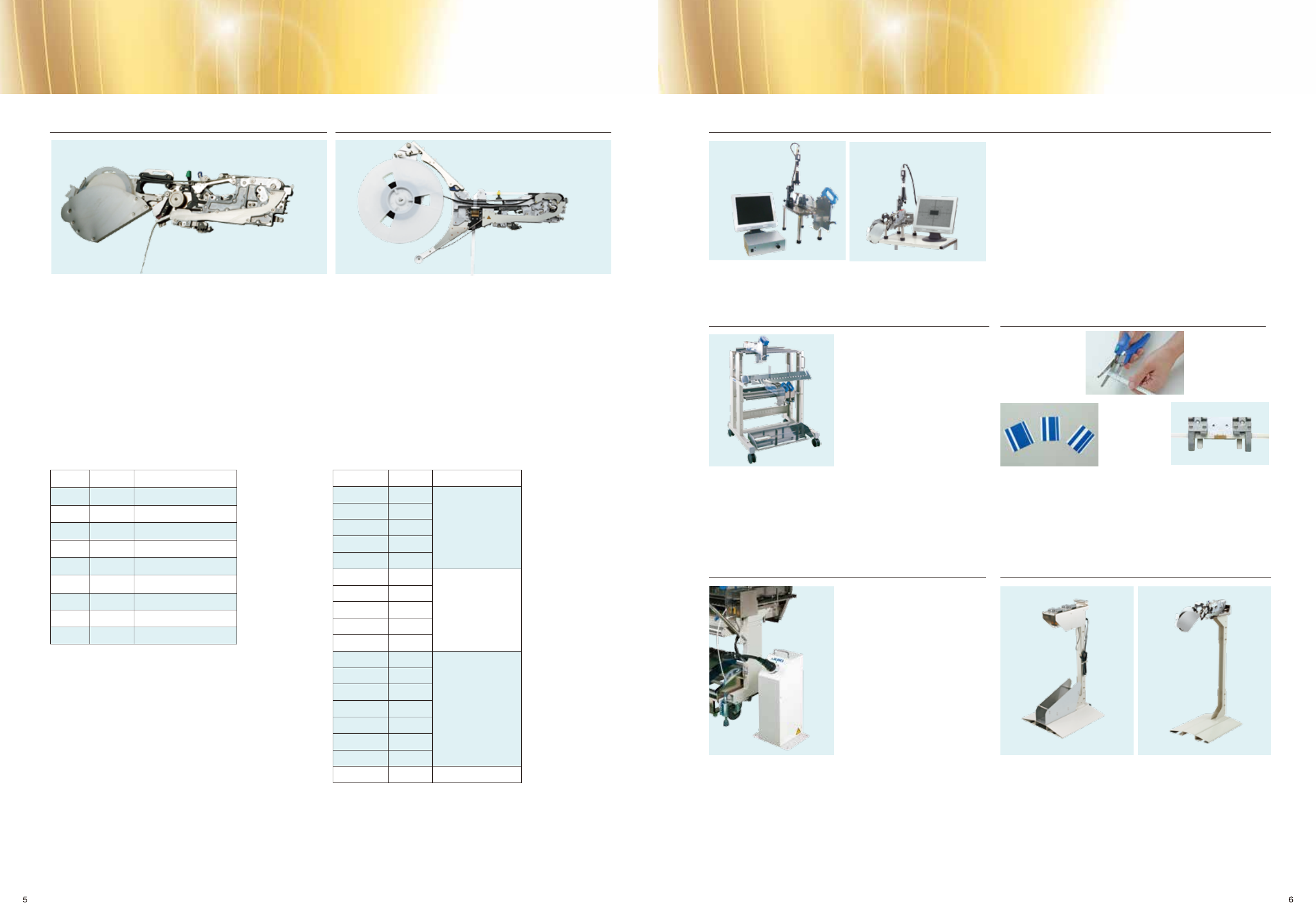

スプライシング機能でさらなる高効率を実現
フィー ダ 関 連 オプ ション
■ＡＦシリーズ ■ＡＦシリーズ（幅広タイプ）
スプライシングテープフィーダATF1224㎜は、エンボス
溝が従来機より深くなったことで、大型アルミ電解コン
デンサなど背の高い部品への対応力が一段とアップし
ました。そのほか24㎜フィーダには大型パッケージ部品
に対応したタイプ（AF24FS-OP）もご用意しました。
スプライシングテープフィーダATFは、テープスプライス
することにより、生産中に装置が無停止のまま部品補給
を行うことで、ライン稼働率の大幅な向上が期待できま
す。
■ＡＦシリーズ仕様
*1
*1 テープフィーダと交換台の互換性について、ATFタイプは、1ピン仕様（AN****）と2ピン仕様（AF****）がございますので、お客様お持ちのフィーダバンクをご確認の上ご用命ください
*2 紙・エンボス兼用テープフィーダにつきましては、弊社営業員にお問い合わせください。
■ フィー ダ 用 ストッカ
ジョイントテープを使用し、あらかじめ部品が切れる前
に次のリールをつなぐことにより、マシンを停止させま
せん。稼働率をアップさせ、生産時間のロスを減らすこと
が可能です。
スプライステープ
テープカット治具
ジョイントテープ接続治具
テープリールをテープフィーダへ装着するための置き台
です。正しくテープフィーダを保持した状態での作業が可
能なため、テープの装着性向上が図れます。
電動RFシリーズ用、電動EFシリーズ用及びメカ用がござ
います。
電動用
最大で80本（8㎜フィーダ換算）の電動フィーダが収納可能
です。電動EFシリーズ用及びメカ用がございます。
テープフィーダの吸着位置の調整を行う治具です。定期
的にテープフィーダを調整することでマウンタの吸着精
度を長期維持できます。XY方向の微細な位置精度をモニ
ターで確認しながら調整でき、操作性を大幅に向上しま
した。電動RFシリーズ用、電動EFシリーズ用及びメカ用が
ございます。
電動EFシリーズ用 メカ用
電動EFシリーズ用 メカ用
電動フィーダ用一括交換台車にマウンタ外の電源から電力
を供給する装置です。マウンタから離れた状態で一括交換
台車上でのテープリールの交換・セット作業が可能となり、
段取り替えの効率化を実現します。
■フィーダ調整治具
■スプライシング治具
■テープリール取り付け台■電動バンク用外段取り電源PW01/PW02
■12∼24㎜テープフィーダ
品番
AF121S
AF122S
AF123S
AF12FS
AF12NS
AF161S
AF162S
AF163S
AF16FS
AF16NS
AF242S
AF243S
AF244S
AF245S
AF246S
AF24FS
AF24NS
AF24FS-OP
送りピッチ
4
8
12
4∼12
4∼12
4
8
12
4∼16
4∼12
8
12
16
20
24
8∼24
8・1 2
8∼24
テープサイズ
12㎜
16㎜
24㎜
*大型パッケージ対応
■8㎜テープフィーダ
品番
AF05HP
AF08HE
AF081P
AF081E
AN05HP
AN08HE
AN081P
AN081E
AN081C
送りピッチ
2
2
4
4
2
2
4
4
4
テープサイズ
1005用（紙テープ用）
8㎜（エンボス用）
8㎜（紙テープ用）
8㎜（エンボス用）
1005用（紙テープ用）
8㎜（エンボス用）
8㎜（紙テープ用）
8㎜（エンボス用）
8㎜（紙・エンボス兼用）
*2
AF081P
