维护 预防性维护 HF 系列 8 2 个月维护 2004 年 3 月中文版 36 82 个月维护 8
预防性维护 HF 系列 维护
2004 年 3 月中文版 7 每月维护
35
清洁 IC 照相机和 FC 照相机 7
镜子的边缘有可能划伤手指。 7
佩戴实验室手套可以保护双手，使其避免接触边缘。 7
7
实验室手套也需要进行有效清洗 （指纹！）。 7
7
a 小心提起 IC 照相机的顶部。
s 用镜头布清洁倾斜的玻璃盘。
7
: 插入 IC 照相机的顶部。
当插入 IC 照相机的顶部时，要确保其平靠在底部且不能活动。
7
d 以同样的方式取下 FC 照相机顶部。
f 用镜头布清洁倾斜的玻璃盘。
7
: 再次插入照相机顶部。
7
7
清洁共面性模块 7
: 用镜头布清洁共面性模块的镜头 （如果有）。
7
7
: 关闭保护罩。
7
7
维护 预防性维护 HF 系列
8 2 个月维护 2004 年 3 月中文版
36
82 个月维护
8
预防性维护 HF 系列 维护
2004 年 3 月中文版 8 2 个月维护
37
8
进行 2 个月维护时，需要下列工具和易耗品： 8
- 带适合吸嘴的吸尘器
- 凝结水油杯
- 短毛刷
- 十字槽螺钉
- 磨刀石
- 剪刀
- 无纺布
- ISOFLEX TOPAS NCA52 润滑脂
- UNISILKON L250L
- Interflon Teflon 喷剂
-WD40
- 如有必要，使用压缩空气过滤器 3/4 祄。
- 如有必要，使用收集贴片头的新消声器。
8
8
: 在主开关处关闭贴片机。
8

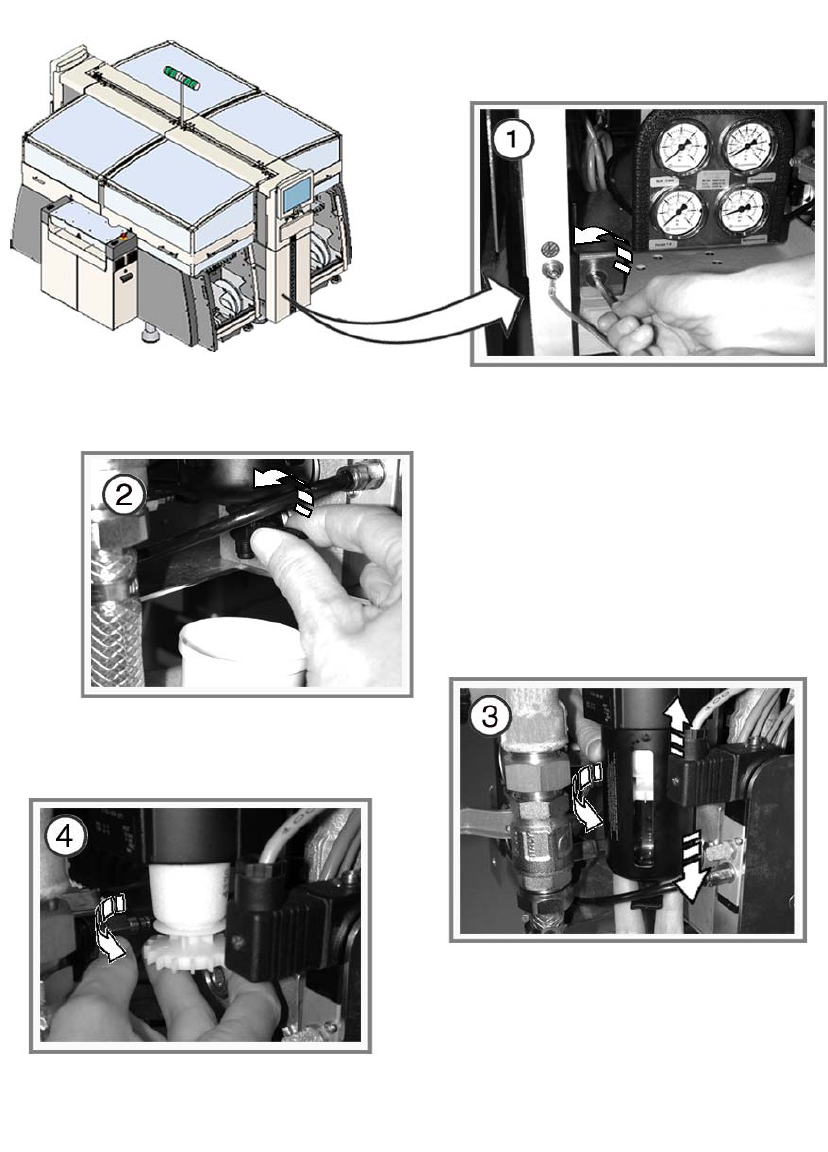

检查或更换压缩空气过滤器 8
: 使用贴片机钥匙打开压缩空气供给装置的门，断开线缆，卸下门。
: 顺时针转动压缩空气主阀。
所有压力计的值必须设为零。
a 松开螺丝，拉出压缩空气供给。
: 把油杯放在压缩空气维护装置的下方。
s 打开罩帽下的翼形螺钉，释放压力。
d 将压缩空气维护装置上的帽向上推，逆时针转动，然后再向下拉，最终卸下。
f 拧下压缩空气维护装置上的过滤器，检查上面是否有脏物。
: 如果很脏，就更换过滤器。
: 按相反顺序重新安装过滤器和过滤器壳。
8
8
