1 - 58 Tg 1300 -ID-MT (4) 前面操作パネルの [ 運転モード / 段取 ] スイッチを“段取”側 に切替えます。 Fig. 4A84 (5) 装置の後面側に移動します。 (6) 後面側の開閉扉（2 か所）を開きます。 Fig.4A85 0607 - 002 4.4 クリーニングユニットの清掃手順
1-57
Tg1300-ID-MT
0607-002
4.4 クリーニングユニットの清掃手順
操作手順

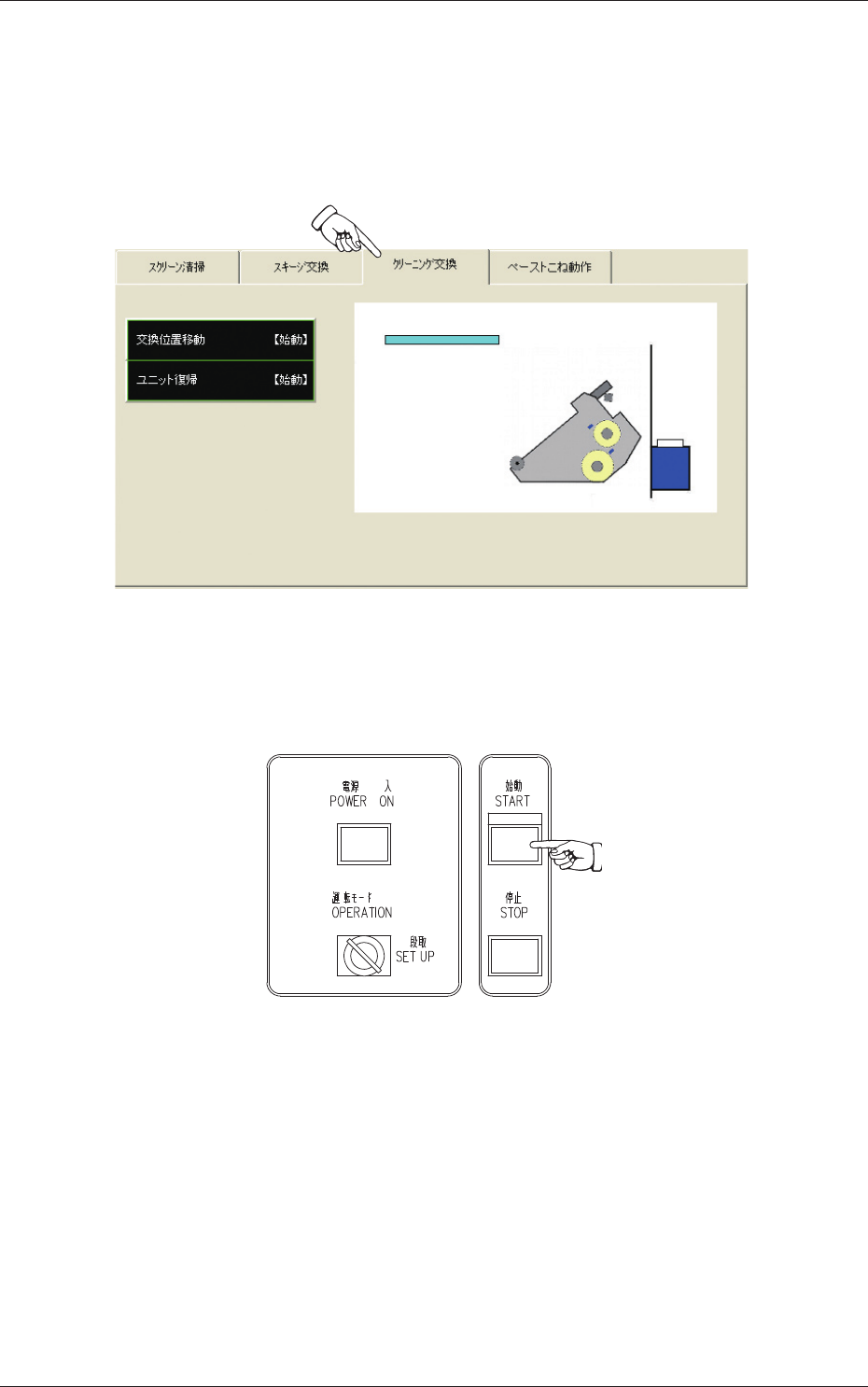

(1) [ クリーニング交換 ] タブを押します。
(2) [ 交換位置移動（始動）] ボタンを押します。
選択すると背景色が青色に変わります。
Fig. 4A82
(3) 前面操作パネルの [ 始動 ] ボタンを押します。
基板認識部とスクリーンホルダ部が装置前面側に移動します。
Fig.4A83
1-58
Tg1300-ID-MT

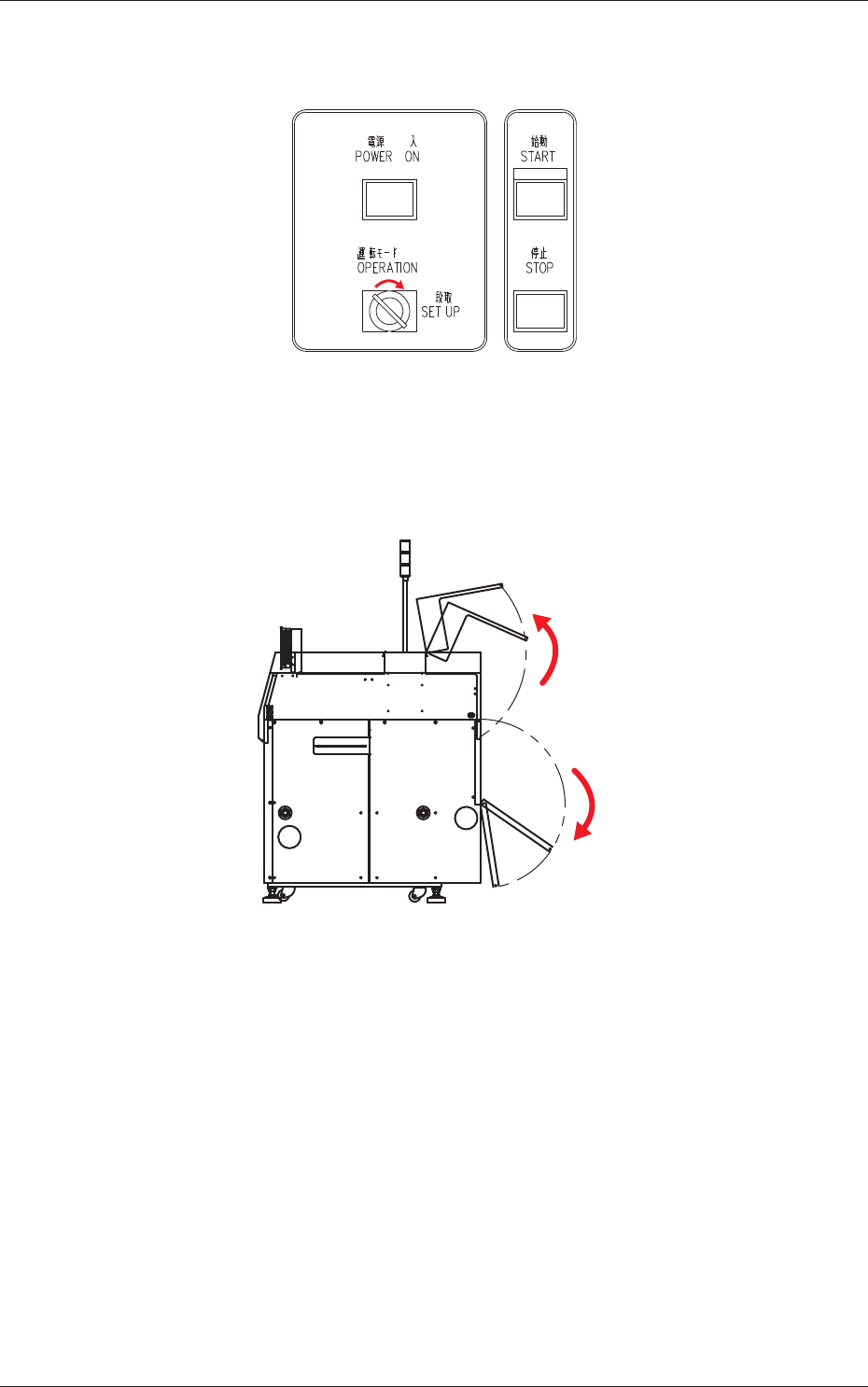

(4) 前面操作パネルの [ 運転モード / 段取 ] スイッチを“段取”側
に切替えます。
Fig. 4A84
(5) 装置の後面側に移動します。
(6) 後面側の開閉扉（2 か所）を開きます。
Fig.4A85
0607-002
4.4 クリーニングユニットの清掃手順
1-59
Tg1300-ID-MT
(7) スキージブロックとクリーニングノズルを清掃します。
スキージブロック
クリーニングノズル
Fig.4A86
1004-003
4.6 クリーニングユニットの清掃手順
