ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50037
1/11
プログラムリストエディタ
プログラムリストエディタプログラムリストエディタ
プログラムリストエディタ操作説明書
操作説明書操作説明書
操作説明書
目次
目次目次
目次
プログラムリストエディタ操作説明書 .....................................................1
1.対象機種・対応バージョン ........................................................2
2.機能の概要 ......................................................................2
3.設定............................................................................3
4.使用方法 ........................................................................3
4.1プログラムリストエディタの起動 ...............................................3
4.2読み込みと保存 ...............................................................5
4.3編集 .........................................................................7
4.4オプション ..................................................................10
5.制約事項 .......................................................................11
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50037
2/11
1.
1.1.
1. はじめに
はじめにはじめに
はじめに
本機能の対象機種、対応バージョンは以下の通りです。
表
表表
表 1.
1.1.
1. 本機能
本機能本機能
本機能の
のの
の対象機種
対象機種対象機種
対象機種・
・・
・ソフトウェア
ソフトウェアソフトウェア
ソフトウェアと
とと
と対応
対応対応
対応バージョン
バージョンバージョン
バージョン
対象機種名・ソフトウェア名 対応バージョン
YG12 シリーズマウンタ、
YS シリーズマウンタ、YG300
VGOSV3.10STDR1.000 以降
YamahaFactoryTools Y.FacTV1.10STDR1.000 以降
2.
2.2.
2. 機能
機能機能
機能の
のの
の概要
概要概要
概要
プログラムリストエディタとは、生産品種名 (ASSY 品番) と基板プログラム名を関連付けする為のア
プリケーションです。
この関連付けされた情報は、IT-Option の自動段取り切替えを行う際必要となり、固定リーダーやハン
ディリーダーから生産品種情報を読み取り、関連付けられた基板プログラムを呼び出すために使用し
ます。 本書では、具体的なプログラムリストエディタの操作説明を行います。
尚、1 つの生産品種名に 10 種類の基板プログラムを関連付けすることができますが、1 ライン内の
各マシンに使用する基板プログラムが異なる場合は、「対象プログラム名番号」 機能を設定します。
「対象プログラム名番号機能」 の詳細につきましては、「自動段取り切替え」のマニュアルを参照してく
ださい。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50037
3/11
3.
3.3.
3. 設定
設定設定
設定
(注) プログラムリストエディタをご使用いただく際には、「自動段取り切替え」 機能が必要です。自動
段取り切替え機能の導入・設定に関しては、「自動段取り切替え」 のマニュアルを参照してください。
4.
4.4.
4. 使用方法
使用方法使用方法
使用方法
4.1
4.14.1
4.1 プログラムリストエディタ
プログラムリストエディタプログラムリストエディタ
プログラムリストエディタの
のの
の起動
起動起動
起動
プログラムリストエディタは、以下の 2 か所から起動できます。
1．マシンより起動
[モニタ]–[生産]–[自動段取り]–[プログラムリスト参照]–[プログラムリスト編集] ボタンをクリックす
ると起動します。ただし、自動段取り切換え機能が有効でなければ選択できません。

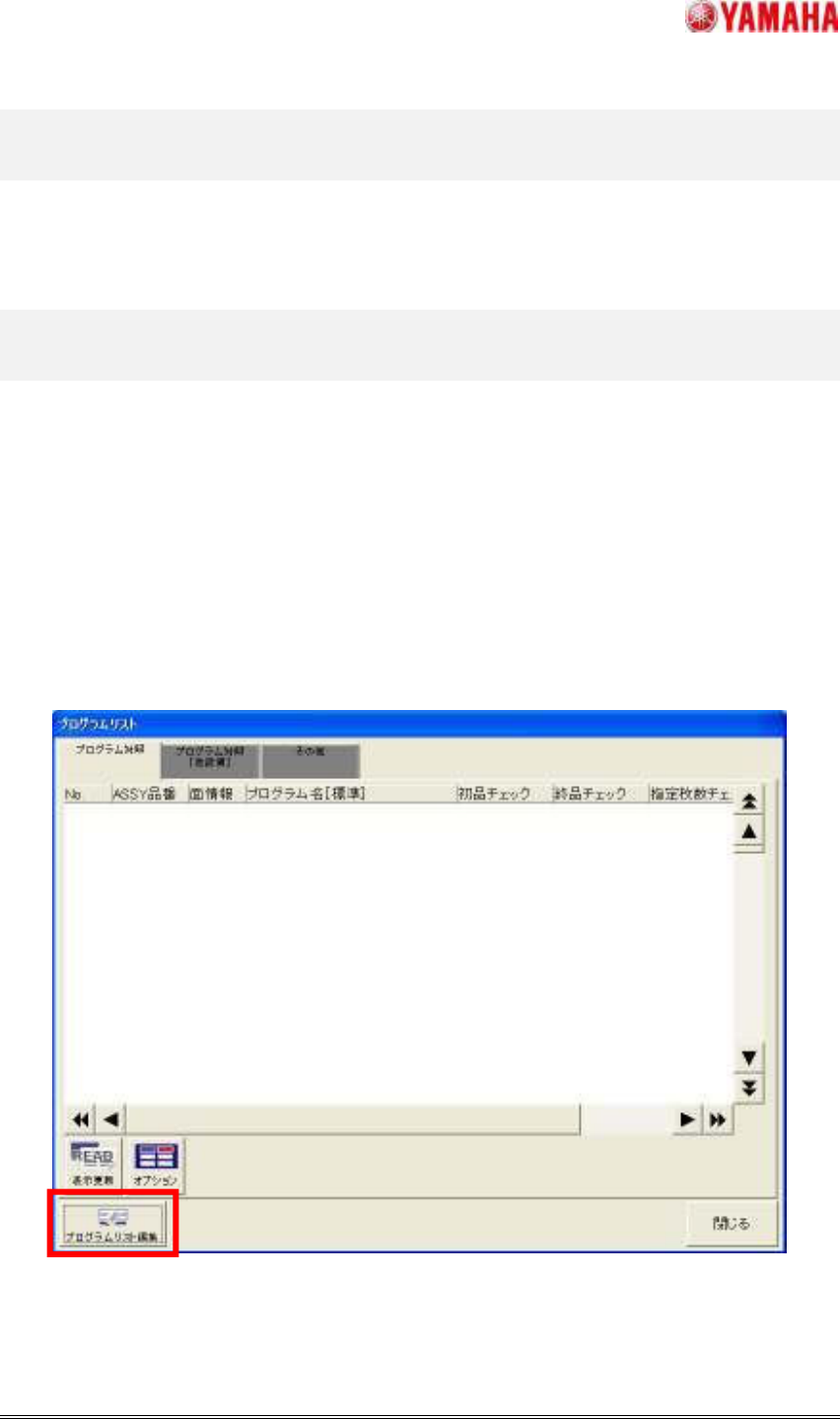

図
図図
図 4.1.1
4.1.14.1.1
4.1.1 プログラムリストエディタ
プログラムリストエディタプログラムリストエディタ
プログラムリストエディタ起動画面
起動画面起動画面
起動画面(
((
(マシン
マシンマシン
マシン)
))
)
