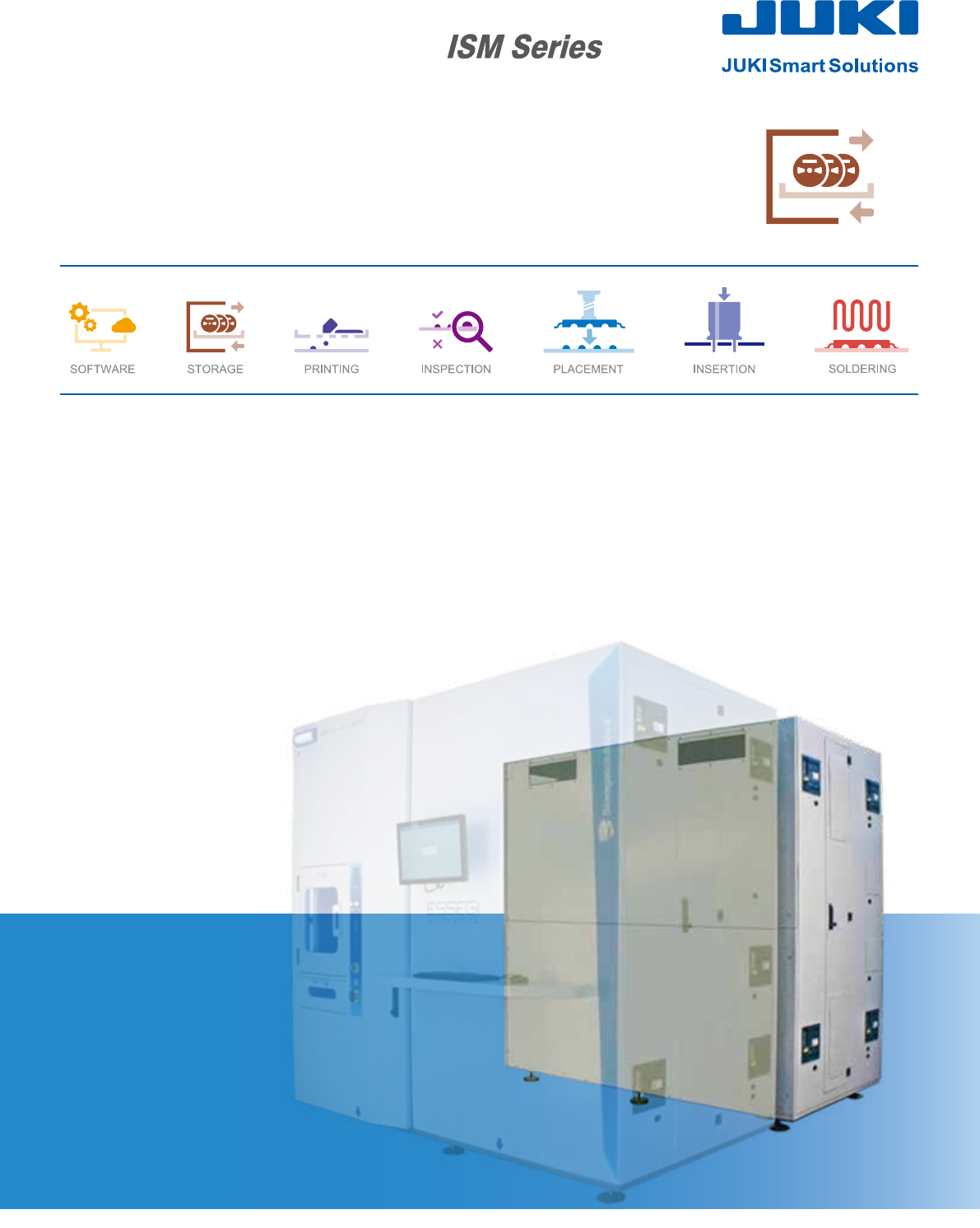

インテリジェントストレージマネジメント 収納容量拡張モジュール 現場の部材容量に応 じ た収納が可能な拡張ユニ ッ ト
インテリジェントストレージマネジメント
収納容量拡張モジュール
現場の部材容量に応じた収納が可能な拡張ユニット
Aug - 2020/Rev.00
東京重機国際貿易（上海）有限公司 JUKI AUTOMATION SYSTEMS INC JUKI AUTOMATION SYSTEMS GMBH JUKI SMT ASIA CO.,LTD JUKI INDIA PVT LTD
製造元：
ESSEGI AUTOMATION S.r.l
¦ ISM 3600の背面へ拡張モジュールISM 3900が連結でき、最大11,000リール以上の収納が可能
¦ 部材供給時の時間ロスなし（連続入庫・連続出庫時）
¦ オペレーションはISM 3600からの一体操作
¦ 8㎜から88㎜まで柔軟な高さ調整が可能なケース
¦ 保管スペースの効率的な使用
¦ MSD管理はISM 3600と同時管理
¦ 外部棚の部材も一括管理し、資材管理と生産計画に連携できます
¦ 3つのサブモデルを設定(7inch用、15inch用、7inch＋15inch用)
¦ ISM 3600とISM 3900のすべてのサブモデルの組合わせが可能

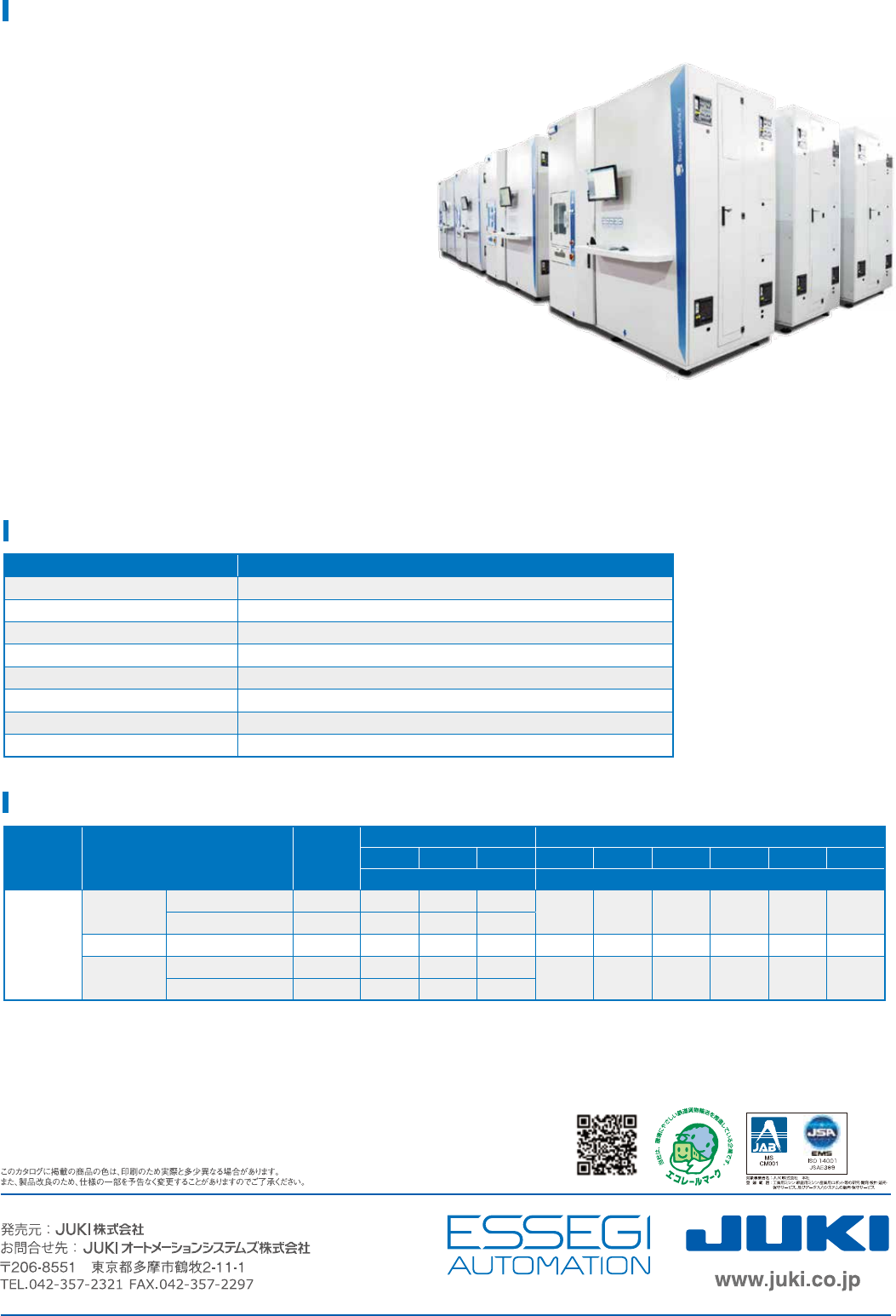

ISM 3900は、ISM 3600の背面に連結して使用します
仕様
ISM 3900収納数
特長
ISM 3台連結：11,240 reels / All 7only
ISM 2台連結： 7,430 reels / All 7only
*1 ケース高さは、最大88mmのみ装着可能となります。
*2 7インチリールが h=8mmの場合、3,840リール収納可能です。
型式 サブモデル名 総収納数
7 インチリール 13/15 インチリール
8㎜ 16㎜ 24㎜ 8㎜ 16㎜ 24㎜ 32㎜ 44㎜ 72㎜
JEDEC トレイ *¹ JEDEC トレイ
ISM 3900*¹
７ONLY*²
ダブルリール仕様 3,418 2,678 636 104
ー ー ー ー ー ー
シングルリール仕様 1,709 1,339 318 52
15ONLY シングルリール仕様 644 ー ー ー 287 192 91 58 16 ー
７+15MIX
ダブルリール仕様 2,026 1,340 320 46
141 96 45 28 10 ー
シングルリール仕様 1,173 670 160 23
ISM 3900
重量(ケース付き、部材なし ) 1,500 kg
外形寸法 (W×D×H) 2,520×1,380 × 2,450 ㎜
連結シャトル寸法 180 ㎜
消費電力 0.4kWh ( 除湿器なし )
OS ー
除湿器 オプション
ケース搬送部 装置上部の左右に連結シャトルユニットが2カ所
連結可能台数 最大3台(ISM 3600 含む )
