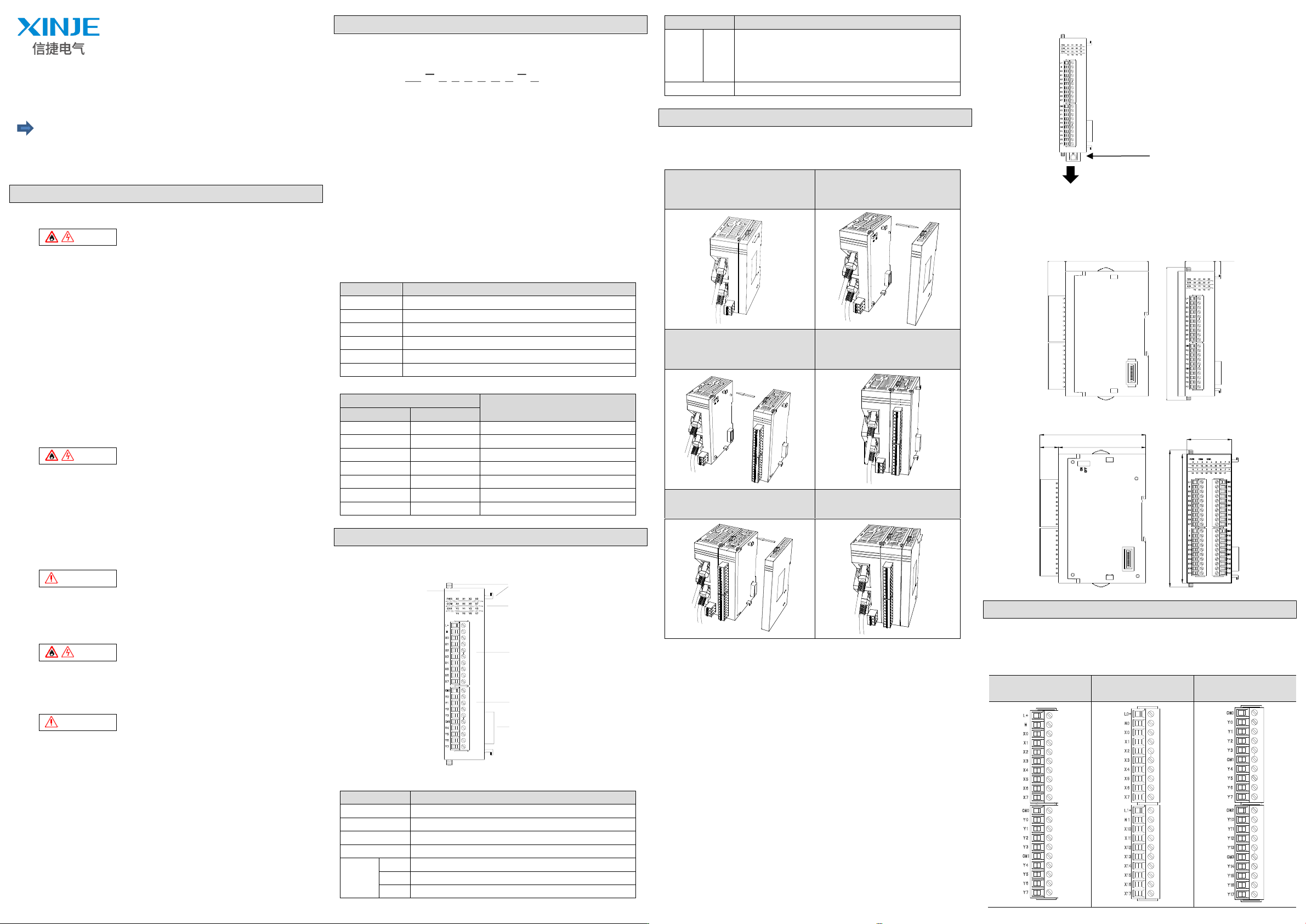

LL 系列 I/O 扩展模块
用户随机手册 [资料编号：S1A2185 1.0]
感谢您购买了信捷 LL 系列 I/O 采集与输出扩展模块，本用户随机手册主要介绍
LL 系列 I/O 采集与输出扩展模块的规格、电气特性以及使用方法等内容，便于您随
时参考。在使用产品之前，请仔细阅读本手册，并在充分理解手册内容的前提下，更
安全的进行接线操作。
LL 系列 I/O 扩展模块的主要特点：
模块种类丰富，外形小巧，为更多的输入和输出点提供了可能，满足了实际生产
需要。
作为信捷 LC3-AP 适配器专用的扩展模块，一台适配器最多可以连接 16 台。
安全注意事项
控制系统设计注意事项
危险！
应用时请务必设计安全电路，保证当外部电源掉电或可编程控制器故障时，控制
系统依然能安全工作；
务必在可编程控制器的外部电路中设置紧急制动电路、保护电路、正反转操作的
互锁电路和防止机器损坏的位置上限、下限互锁开关；
为使设备能够安全运行，对于重大事故相关的输出信号，请设计外部保护电路和
安全机构；
可编程控制器 CPU 检测到本身系统异常后可能会导致所有输出关闭；当控制器部
分电路故障时，可能导致其输出不受控制，为保证设备能正常运转，需设计合适
的外部控制电路；
可编程控制器的继电器、晶体管等输出单元损坏时，会使其输出无法控制为 ON
或者 OFF 状态；
可编程控制器设计应用于室内电气环境，其电源系统级应有防雷保护装置，确保
雷击过电压不施加于可编程控制器的电源输入端或信号输入端、控制输出端等端
口，避免损坏设备。
安装与配线注意事项
危险！
请勿在下列场所使用可编程控制器：有灰尘、油烟、导电性尘埃、腐蚀性气体、
可燃性气体的场所；暴露于高温、结露、风雨的场合；有振动、冲击的场合；电
击、火灾、故障、误操作也会导致产品损坏和恶化；
在进行螺丝孔加工和接线时，不要使金属屑和电线头掉进控制器的通风孔内，这
有可能引起火灾、故障、误操作；
新购的可编程控制器在安装工作结束后，需要保证其通风面上没有异物，否则可
能导致其运行时散热不畅，引起火灾、故障、误操作；
安装盒接线必须牢固可靠，接触不良可能导致误动作。
注意！
对于扩展模块的 DC24V 供电电源，使用外部供电电源；
对于在干扰严重的场合，高频信号的输入或者输出电缆请使用屏蔽电缆，以提高
系统的抗干扰能力。
运行、保养注意事项
危险！
请在关闭电源后进行通讯电缆的连接或者拆除、扩展卡或者控制单元的电缆连接
或者拆除等操作，否则可能会引起设备损坏、误操作；
对于在线修改、强制输出、RUN、STOP 等操作，需熟读使用说明书，充分确认其
安全性之后再进行相关操作。
注意！
产品废弃时，请按工业废弃物处理；
装卸扩展卡时，请务必切断电源。
产品信息
命名规则
①
产品系列
LL：LL 系列扩展模块
②
扩展标志
E：表示为扩展模块
③
扩展模块输入点数
n：表示扩展模块 n 路输入点
④
输入点输入类型
无：表示输入点为 NPN 型输入
P：表示输入点为 PNP 型输入
NP：表示输入点为 NPN&PNP 双极性输入
⑤
输入点标志
X：表示为输入点
⑥
扩展模块输出点数
m：表示扩展模块 m 路输出点
⑦
输出点标志
Y：表示为输出点
⑧
端子结构
无：欧式端子
A：牛角端子
基本参数
一般规格
项目
规格
使用环境
无腐蚀性气体
环境温度
0℃~55℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
5~95%RH
安装
直接安装在 DIN46277（宽 35mm）的导轨上
型号一览表
型号
功能说明
NPN 输入型
PNP 输入型
LL-E8X8YT
-
8 路开关量输入，8 路晶体管输出
LL-E16X
-
16 路开关量输入
LL-E16YR
-
16 路继电器输出
LL-E16YT
-
16 路晶体管输出
LL-E16X16YT
-
16 路开关量输入，16 路晶体管输出
LL-E32X
-
32 路开关量输入
LL-E32YT
-
32 路晶体管输出
产品外形设计参考
产品构造
LL-E8X8YT
扩展口
开关量输入输出端子
开关量输入输出端子
模块型号
电源运行指示灯
输入输出指示灯
固定卡扣
各部分名称如下：
名称
功能
固定卡扣
用来将 LC3-AP 与扩展模块之间进行固定
模块型号
该特殊功能模块的型号
扩展口
连接其他扩展模块
输入输出端子排
用于连接模拟量输入、输出和外部设备的端子，可拆卸
电 源 运
行 指 示
灯
PWR
当模块接入供电电源时，该指示灯常亮（绿色）
COM
当模块通讯口正常通讯时，该指示灯亮（绿色）
ERR
当模块存在错误时，该指示灯常亮或闪烁（绿色）
名称
功能
ERR灯常亮时，表示模块出现严重应用错误不能使用，必须
调整使用方式，PLC本体切换到STOP状态；ERR等闪烁时，表
示模块出现应用错误，工作不正常，有异常数据，但PLC本
体依然RUN。
输入输出指示灯
输入输出是否导通指示灯
产品外形尺寸以及安装
产品的安装
以第一扩展模块安装为例，说明模块安装步骤：
①找到 LC3-AP 右侧的后盖，推动后盖
上下用来固定的固定卡扣。如下图所
示：
②取下后盖。如下图所示：
③完成第二步后，LC3-AP 右侧会露出扩
展口，将它与要安装的模块左侧的接入
口对齐安装，如下图所示：
④推动模块上下的固定卡扣，使模块
固定，如下图所示：
⑤将第二步取下来的后盖安装在扩展
模块的右边，如下图所示：
⑥推动后盖上下的固定卡扣，使后盖
固定，如下图所示：
注意：安装多个模块时，请将后盖安装在最后一个模块右侧。
安装说明
不要安装在以下环境中：
阳光直射、环境温度超出 0~50℃或湿度超出 35~85％RH 的场所；
因温度急剧变化出现结露的场所；
有腐蚀性气体和可燃性气体的场所；
灰尘、盐分、铁屑、油烟多的场所；
直接受到震动和冲击或产生强磁场、强电场的场所；
喷洒水、油、药品等的场所。
LL 系列 I/O 输入输出模块可以安装在 LC3-AP 适配器和扩展模块的右边，其安装
可以使用 DIN46277 导轨(宽 35mm)。
使用 DIN46277 导轨安装
LL-E8X8YT
LC3-AP 适配器和扩展模块安装在 DIN46277 导轨（宽 35mm）上；要拆除时，只要
拉下 DIN 导轨的装配拉钩，向右平移取下产品即可。
产品外形尺寸(单位：mm)
LL-E8X8YT、LL-E16X、LL-E16YT、LL-E16YR
70.015.0
111.5
25.0
105.0
5.1
LL-E8X8YT
LL-E16X16YT、LL-E32X、LL-E32YT
LL-E16X16YT
85.00
15.00
70.00
36.00
111.50
105.00
电气设计参考
端子说明
端子排布
NPN 输入型模块与 PNP 输入型模块端子排列相同。
LL-E8X8YT 端子排列
LL-E16X 端子排列
LL-E16YR、LL-E16YT
端子排列
DIN 导轨挂钩

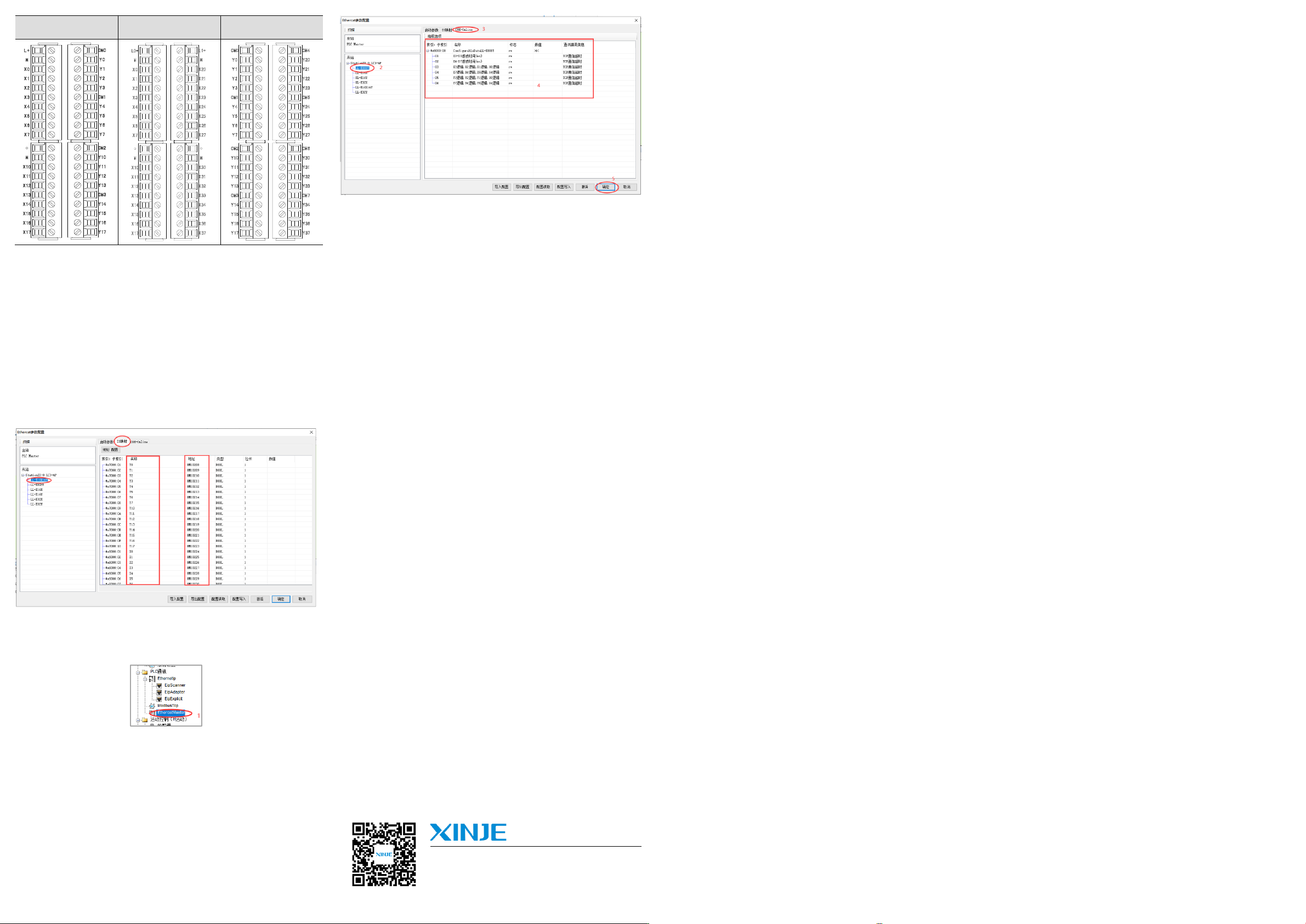

LL-E16X16YT 端子排列
LL-E32X 端子排列
LL-E32YT 端子排列
注意：对 X 端子进行接线时，需要外接 DC24V 电源，请将 24V+接到 L+端子上，
24V-接到 M 端子上；此外，M 端子也是输入点 X 的公共端子，模块的输入输出接线同
XL3 系列本体的输入输出接线。
接线端子的接线头规格
对欧式端子模块进行接线时，其接线头需符合以下要求：
（1）剥线长度 9mm；
（2）带管状裸端头的柔性导线 0.25-1.5mm
2
；
（3）带管状预绝缘端头的柔性导线 0.25-0.5mm
2
。
输入输出端子定义号分配
LL 系列输入输出扩展模块的输入输出端子地址如下：（以 LL-E16X16Y 模块为例）
选择对应的 XY 扩展模块，点击 IO 映射，查看 XY 所映射的地址。地址默认从
HM10000 开始，只需要控制 XY 映射的 HM 地址就能控制模块输入输出。
工作模式设定
正负逻辑可调，滤波时间可调，以 16X16Y 为例，配置方法如下：
第一步：在图示‘1’处点击 EtherCATMaster；
第二步：在图示‘2’处选择对应位置的模块；
第三步：在图示‘3’处点选择COE-Online；
第四步：另外在‘4’处可以选择正负逻辑，滤波时间；
第五步： 配置完成后点击确定，然后给适配器断电后重新上电，此配置才可生效！！
注意：输入点滤波时间由用户设置为 1~50（单位：ms），默认为 10。
输入输出规格以及接线
输入输出扩展模块规格以及接线方式与 PLC 本体相同，外部接线请参考 PLC 本体
用户随机手册或《LL 系列远程 IO 用户手册》，官方下载网址 https://www.xinje.com/。
资料更新日期：2024 年 2 月
