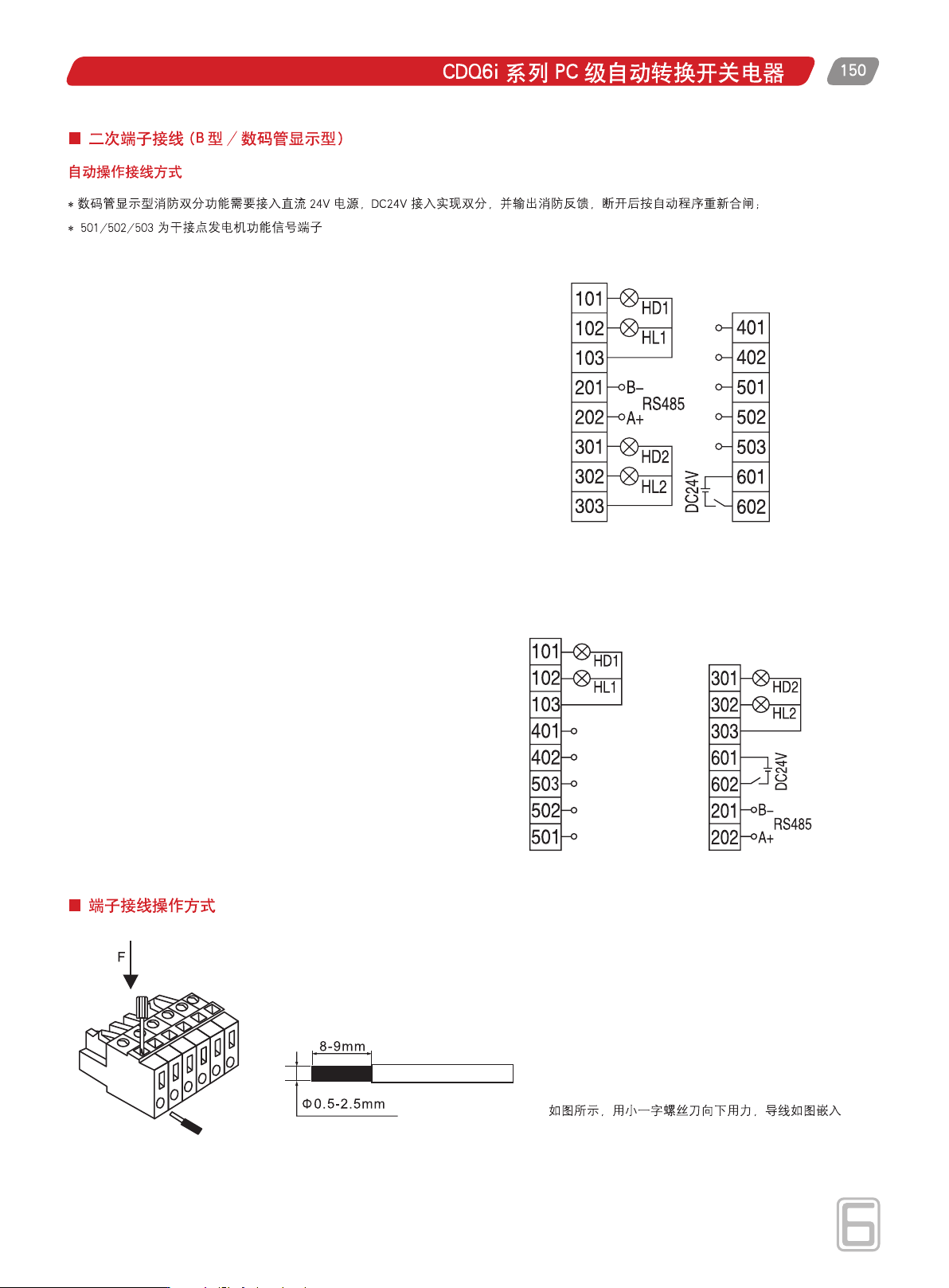

CDQ6i-100 数码管显示型二次端子接线图
HL1
:常用电源的电源指示(
AC230V/0.5A
有源输出)
HL2
:备用电源的电源指示(
AC230V/230V/0.5A
有源输出)
HD1
:常用电源的合闸指示(
AC230V/0.5A
有源输出)
HD2
:备用电源的合闸指示(
AC230V/0.5A
有源输出)
401/402
:消防反馈(干接点输出)
501
:发电机信号公共端
502
:发电机启动信号
503
:发电机停止信号
601/602
:消防信号输入(
DC24V
注:
3P
产品需要在
103
端子接入常用电源
N
线,
303
接入备用电源
N
线
CDQ6i-160~320
0 数码管显示型二次端子接线图
HL1
:常用电源的电源指示(
AC230V/0.5A
有源输出)
HL2
:备用电源的电源指示(
AC230V/0.5A
有源输出)
HD1
:常用电源的合闸指示(
AC230V/0.5A
有源输出)
HD2
:备用电源的合闸指示(
AC230V/0.5A
有源输出)
401/402
:消防反馈(干接点输出)
501
:发电机信号公共端
502
:发电机启动信号
503
:发电机停止信号
601/602
:消防信号输入(
DC24V
注:
3P
产品需要在
103
端子接入常用电源
N
线,
303
接入备用电源
N
线
