高速智能模块式贴片机
压倒的生产性 × 泛用性
进化的一体式贴片机的最高产出
Feb-2019/Rev.00
単位：ｍｍ
是通过 JUKI ECO PRODUCTS 基准的，并且考虑
到环境的一款产品。
●达到了比 RoHS 指令等的有害化学物质规则更为严格的
JUKI 集团绿色采购标准。
JUKI ECO PRODUCTS 的详细信息请参考以下网址
http://www.juki.co.jp/eco.html
жRoHS 是指在欧洲(欧盟国家)禁止在电气、电子仪器中使用以下 6 种有害物质（铅、水银、铝、六价铬）的指令。
JUKI 绿色采购标准是在 RoHS 的基准上，自主制定的不使用对环境造成负荷物质的基准。
传送仕样
基板尺寸
元件最大高度
元件尺寸
元件贴装速度(最佳条件)
元件贴装精度
元件贴装种类
电源
额定功率
使用空気压力
使用空気流量
外形尺寸(W×D×H)
*4
重量
高速智能模块式贴片机
650×370mm( 一次夹板）
1,100×370mm ( 两次夹板）
500×370mm
真空发生器使用时：200ℓ/ 分 ( 标准 )、真空泵使用时 50ℓ/ 分 (OP)
1,800×1,810×1,440mm
約 1,700kg
机种名称
项目

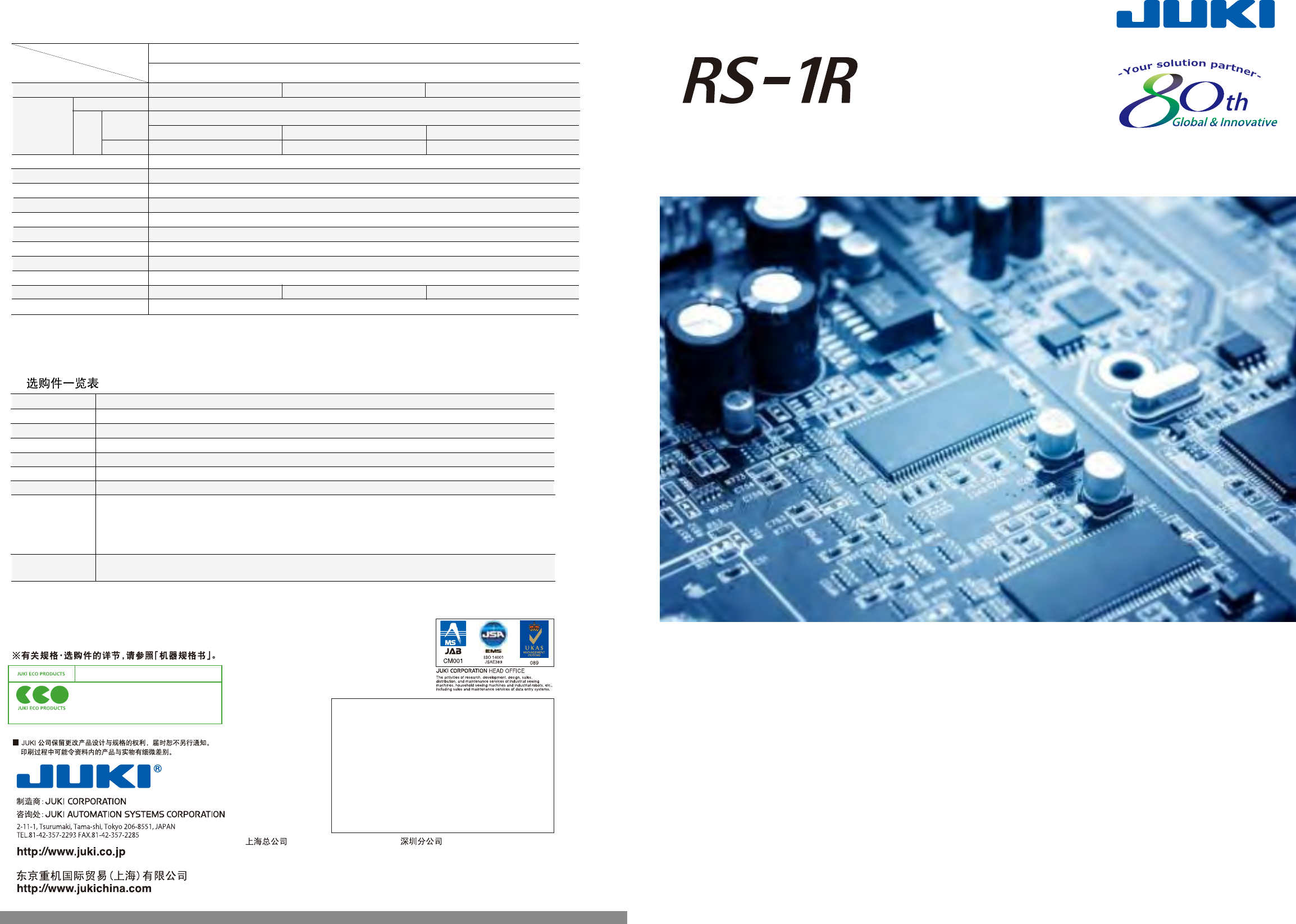

■规格
1 缓冲时
3 缓冲时
最小
最大
50×50 ㎜
标准
进出口 150 ㎜延長 进出口 250 ㎜延長
950×370mm ( 两次夹板）
360×370mm
1,500×1,810×1,440mm
1,200×370mm ( 两次夹板）
600×370mm
2,000×1,810×1,440mm
*1 需要对应 0201 元件时请咨询。
*2 RF(RF08AS) 供料器使用时。
*3 AV200V 以外、需要配备变压器 ( 选项 )
*4 外形尺寸记载中，D 尺寸是不包含正面操作显示器尺寸，H 尺寸为不包含信号灯的高度尺寸。
*5 详细情况请咨询。
*6 仅单侧布置也可以。
*7 使用EF型号供料器需要使用EF适配器来对应EF/RF供料器兼用的统一更换台车，固定料架仕样（后侧）使用可能，详细情况请直接咨询我们销售。
*8 需要另一种型号的连接电缆线
。
■
识别相机
操作界面
检查系统
基板传送
安全装置
负荷控制
软件
*5
元件供给装置系统
其它
10㎜ / 27mm / 54㎜ 视野摄像机
后面操作装置
共面检测装置 / 元件确认功能 (CVS)
*5
延长传送(150㎜ / 250㎜)
*6
/
支撑杆 / 支撑海绵 / 传送盖
漏电断路器 /
CE对应仕样　
简易控制吸嘴 / 简易的负重控制
JaNets / IFS-NX / Flexline CAD
统一更换台车
(RF供料器专用/RF-EF供料器兼用
*7
)
/ 电动带式供料器
(RF/EF
*7
)
/ EF供料器用适配器
*7
/
电动管式供料器
*7
(Type-N/Type-W)
/矩阵式托盘服务器 TR8SR,TR5SNX,TR5DNX /
矩阵式托盘更换器 TR6SNV・TR6DNV /
双重托盘服务器
TR1RB / 不停机操作 /托盘架 / IC回收传送带 / 卷筒(带卷)安装台
(RF用/EF用)
/ 接料带拼接治具 /
电动台车用外接电源
PW02
*8
RS-1R・RS-1用吸嘴(RFID标签有・无) / 超级脚垫 /焊膏印刷位置认识贴装位置补正 / 微型信号灯/不停机操作 /
FCS调整治具 / 大型ATC / 真空泵
上海市普陀区中江路118弄22号
海亮大厦904-905室
电话：86-21-62368202(代表)
传真：86-21-62368110
邮编：200062
深圳市南山区南海大道1052号
海翔広場313室
电话：86-755-26688670
传真：86-755-26880700
邮编：518067
25mm
0201
*1
( 英制：008004）～□74mm / 50×150mm
47,000CPH
±35μｍ（Cpk≧1）
最多 112 种
*2
三相ＡＣ200 ～ 415Ｖ
*3
2.2 kVA
0.5±0.05 MPa
RS-1R
RS-1R 可对应元件尺寸 0201*1 ～□74 ㎜、也可
对应 50×150 ㎜。元件最大高度可对应 25 ㎜。
□33.5□20
0201
0603
1005
1608
AL CN
SOT
SOP
QFN
QFP
Card Slot
Big AL CN
DI ㎜ CN
Lead Long CN
BGA
FBGA
Big QFP
□50
RS-1R 贴装范围
0402
□74
0201
*
2
～□74 ㎜、
50×150 ㎜
*2
详细情况请咨询。
【元件对应力】
*1 当装 10 ㎜视野摄像机时
　 详细情况请咨询。

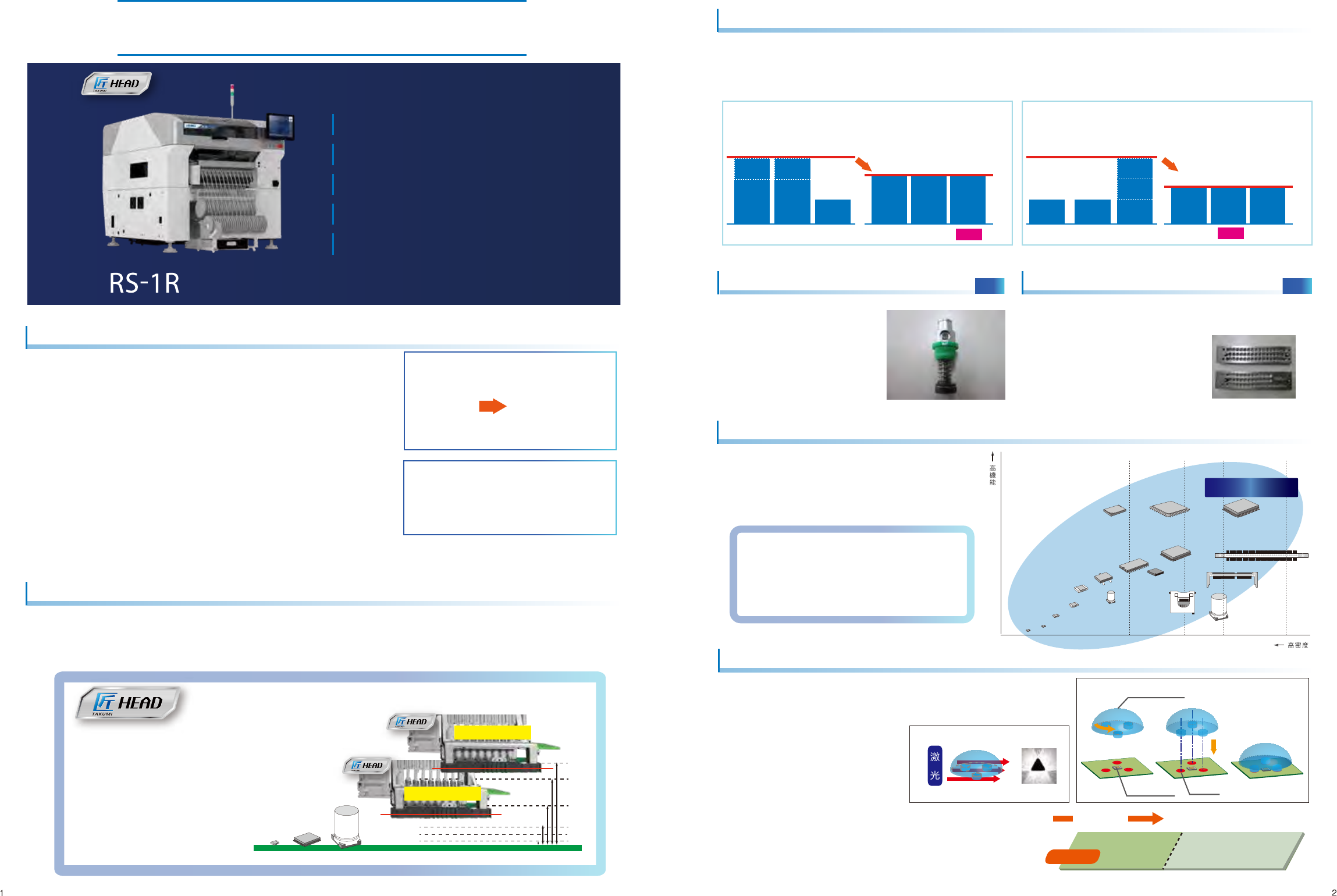

Feature 6
从 0201 到大型部品的广泛的部品对应力
●最佳搭载速度 47,000CPH* 实现高速搭载
头部单元更靠近基板、使吸着到搭载的移动时间缩减到极限、
达成最高速度 47,000CPH*。
●小型・轻量・薄型化的 RF Feeder 实现高精度搭载
RF Feeder、在继承原来 Feeder 高精度供给的基础上还实现了小
型化・轻量化・超薄化，元件供给数得到大幅提升。
实现最大 Feeder 装着数 112 个 *。
* 最佳条件
47,000
CPH
原机型对比
112％
42,000CPH
*2　最佳条件
【最高速度 *2】
RS-1R原机型 *1
*1　RS-1
112 本
*2　前侧、后侧合计
【供料器最大安装数 *2】
最佳搭载速度 47,000CPH* 实现高速搭载Feature 1
大型吸嘴用 ATC 对应
认识感应器的高度变化「匠 头」再进化
Feature 2
对应贴装部品的高度、认识部品形状的激光感应
器的高度可以变化、装配了新开发的吸着贴装用
8 吸嘴「匠 头」。适合从极小部品到大型部品及
不同高度部品、实现最高节拍的贴装。部品高度、
可从 6 段内 (1・3・6・12・20・25mm) 任意选择。
元件的高度
基板
【依据元件高度变化 , 激光的高度变化】
25㎜
1㎜
6㎜
12㎜
20㎜
3㎜
NEW
最适合 LED 贴装
●实现扩散镜头的高精度贴装
RS-1R 的扩散镜头认识有激光认识和图像认识、能匹配客户
要求对应广泛的镜头贴装。
Feature 7
扩散透镜的贴装
散光罩
完成贴装的
LED 芯片
粘着剂
●长尺基板对应
标准对应 1 次夹紧到 650mm×370mm、2 次夹紧到
950mm×370mm。
另外，组合了选配的搬送延长轨道后、最大能对应
1,200mm×370mm 的长尺基板。
650mm
第 1 次贴装范围
搬送流向
第 2 次贴装范围
1,200mm
无需交换贴片头、无需交换设备、即可实现最合适的线平衡及最高的生产产出。RS-1R 导入后、芯片部品繁多
生产时可以减少高速机的负荷、异型部品繁多的生产时可以减少泛用机的负荷。现有设备和 RS-1R 组合的生产
线自不用说，能对应广泛部品的 RS-1R 多台连接，也能构筑高产出的生产线。
最佳线体平衡的实现
准备了最大尺寸到 7x28mm 的大型吸嘴用的 ATC
板。超大型异型部品也可以实现有效率的生产。
在吸嘴侧面装着 RFID 标签、
新开发了吸嘴个别管理功能。
由此可实现吸嘴保养时间的管
理和追溯性信息的管理。
Feature 4
吸嘴追溯性功能
Feature 5
Feature 3
认识感应器的高度变化「匠 头」再进化
从 0201 到大型部品的广泛的部品对应力
最佳搭载速度 47,000CPH* 实现高速搭载
最适合 LED 贴装
最佳线体平衡的实现
高速智能模块式贴片机
BASIC FEATURES
RS-1 采用的匹配部品高度认识感应器可变的「匠 头」、认识高度从原来的 5 段可变进一步细化到到 6 段可变。
由于高度增加 1 段、可在最适合的贴片高度进行贴装、贴片节拍实现飞跃的提升。
【芯片部品繁多的基板的场合】
方向判定
通过激光识别进行方向判定
特长
高速机
RS-1R
高速机
泛用机高速机
高速机
【异型部品繁多的基板的场合】
泛用机RS-1R高速机泛用机高速机高速机
最合适的线平衡上的
生产性向上
最合适的线平衡上的
生产性向上
例:元件的高度20mm
例:元件的高度6mm
选项 选项

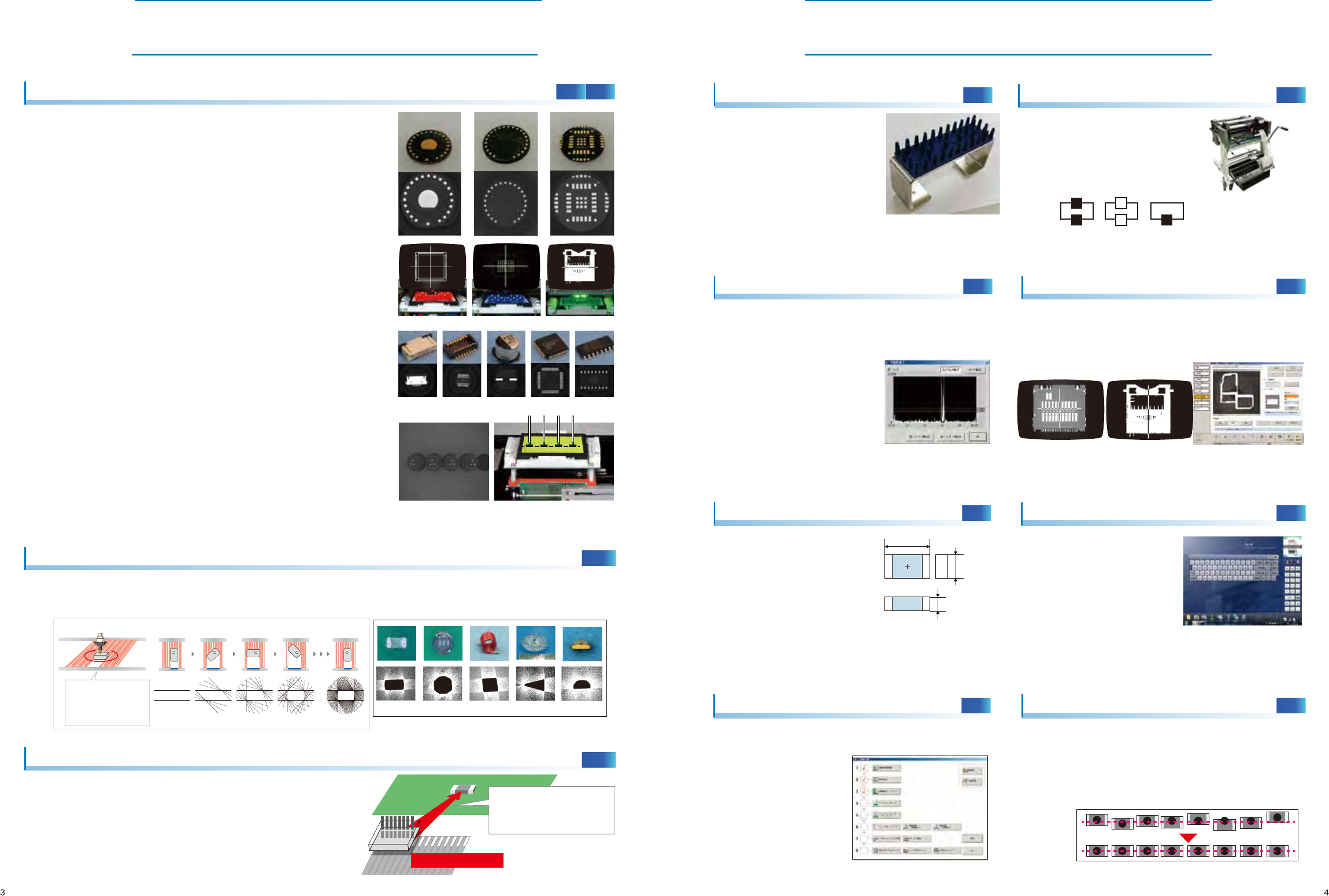

●按 360 度部品认识部品供给角度补正技术
　由于可以在 360 度认识部品、部品供给姿势不稳定的部品也可
以通过补正部品角度、实现以正确的贴装角度贴装。补正认识
的角度可任意调整。
●方形芯片的正反判定
　按部品的明暗差异、实现部品的正反判定。
●极小芯片 (0201) 认识
　10mm 视野方形相机使极小芯片 (0201) 的认识成为可能。
●采用３色照明识别方法　
　元件的形状、大小、材质等通过配合使用画像识别照明色的变
化 , 从而实现元件安定的识别。
●高部品认识对应力
　对应各种异型部品的异型吸嘴和泛用图像相机通过教示的简易
化数据作成等、发挥高部品的对应力。
　
●图像认识的高速化
　◎54mm 視野角采用 4 吸嘴全体识别、实现了以往対比
　　25％向上。
　◎可以在 10mm、27mm 视野范围内进行不停机的图像认识
(S-VCS) 的高速认识。
实现高速生产的 8 吸嘴同时认识和飞行中一体识别
装备在头部的激光感应器使移动中的部品认识成为可能
（飞行中认识）。吸着后、以最短路径向贴装位置移动、
实现高速贴装。
元件的形状、引脚、锡球通过 VCS 相机识别 , 进行元件的位置
定位。可对引脚的弯曲、锡球脱落等检查。实现 QFP 与 BGA
等高精度识别。
反射認識
反射認識
透過認識
至今为止难以制作的异型元件等的图像数据按照向导
进行操作谁都可以简单地制作图像数据。更加进一步
地减轻了数据制作的负担。图像识别时，数据做成可
使用。
异形元件示教
可以从 03015 部品到□50mm 的 PLCC、SOP、QFP 等各种各样的部品形状的认识。激光认识、不被点击
形状和光亮度等偏差影响、实现稳定的认识和贴装。另外、部品数据制作简单、可以快速新建部品。
领先的高识别力和高品质 JUKI 独立激光识别技术
图像认识技术 (54mm, 27mm, 10mm 視野 )
只要输入元件的外形尺寸和
元件的种类以及包装形状即
可制作元件数据。利用元件
测量功能可以通过机器将实
际测量的元件外形尺寸、引
脚数、间距直接输入元件数
据。
【多识别】
4吸嘴全体识别
生产开始前激光污垢、真空、VCS 检查 , 异常
检出并发出警报 , 可防止识别不良。
图像识别图片
识别算法
激光识别
吸着后、一边移动一边认
识、以最短路径向贴装位
置移动
吸着元件的位置偏差情报发送供料器、供料器将自动
控制送料保证以安定的吸着状态同时吸着。
位置偏差图片
*KE-3010A対比
识别图片
触控笔・软键盘
触控笔・软件盘标准装备。
操作画面上可以键盘输入、
提升了操作性。
Recognition Technology Productivity
OP
图像
激光
台车规格选择可能
台车规格可交换台车规格、
固定台车规格 , 前侧选配规
格选择。详细请咨询。*１
□一体交换台车式样 *２仕様
＊１ 详细情况请咨询。
认识技术 生产性
激光
通过激光器发射出的光
获取得的元件影像，计
算以下数据。
◎元件外形 ◎角度
◎中心　
激光传感器一体式贴装头
■固定台车规格
前侧
后侧
通用图像示教
标准标准
简单的程序做成
外形尺寸 长度
外形尺寸 宽度
元件高度
标准 标准
Feeder 送料吸着位置补正机能
标准 标准
生产切替支援机能
切换顺续菜单「1。自
动基板幅调整」～「8。
生产程序确认」的项目
顺序确认、从而可实现
作业者无错的标准化切
换作业。
切替手顺
维护告知防止识别不良
激光污垢检查
支撑海绵
基板的下弯曲矫正选配项。
两面基板表面都有元件的场
合 , 减少对电子元件损伤 , 实
现基板安定的支撑。切替也容
易。
支撑海绵
选项 选项
选项
＊２ 选项
