４ 四 、操作说明 1 ． 查明使用电压是否相符 、箱门是否关好。 2 ． 检查排气孔是否打开 。 3 ． 将 本 机 电 源 开 关 打 开 → 电 源 指 示 得 电 指 示 → 选 择 计 时 开 关 为 转 右 为 自动 （转左手动 计时或 中间 关闭计时） →设置计 时器面板数字 （ 到达 设定温度后需要保温的时 间； 手动方式则为产品 放入烤箱内开始烘烤 的时间， 注意： 计时器要在无电状态时设 计才有效） →打开加热开关 …
３
9．超温蜂鸣器一个：当设备温度异常超过设定温度一定值即警报，并自
动切断加热电源。
10．数显电流电压表一个：轮流显示发热管工作时的电压及即时电流。
11． 通气口：箱侧有两个可调式空气调节阀。（一进一出）。
12． 门开启方式：单门，右开。
13． 电器控制箱：电箱位于机台底部。
三、 电源安装及设备安置方法
1． 需使用设备所标示之电源（三相五线 380V）。
2． 五芯电缆线：2.5 平方黑色为零线，黄绿花色接地，其余 3 条 4 平方
线为火线。
3． 注意电线之装置，避免践踏损坏漏电，确保外线安全。
4． 接上相符的电源空气开关，将漏电开关合上后，机器处于待机状态。
墙壁
墙壁
距
离
十
公
分
以
上
距
离
五
公
分
以
上
45,60型
机
台
侧
面
门
控
制
面
板
墙壁
地面
墙壁
距
离
五
公
分
以
上
距
离
十
公
分
以
上
机
台
侧
面
门
控
制
面
板
90型以上
距
离
十
公
分
以
上
控制面板
机台正面
墙壁
控制面板
机台正面
距
离
十
公
分
以
上
墙壁
４
四、操作说明
1． 查明使用电压是否相符、箱门是否关好。
2． 检查排气孔是否打开。
3． 将本机电源开关打开→电源指示得电指示→选择计时开关为转右为
自动（转左手动计时或中间关闭计时）→设置计时器面板数字（到达
设定温度后需要保温的时间；手动方式则为产品放入烤箱内开始烘烤
的时间，注意：计时器要在无电状态时设计才有效）→打开加热开关
（主温控器有数显）→依所需温度调整设定温控器→将超温温控表设
定值高出数显温控表 5-10 度左右（防主温控损坏时起保护作用，超
温时警灯声光报警同时切断加热电源）。
4． 到达设定时间后计时器自动切断加热电源，这时报警器鸣笛提示工作
结束（自动计时方式状态下，计时灯亮起表示温度已到达设定温度，
而在温度未到达设定温度时计时器无电源指示属正常）。
五、注意事项与保养
1． 使用前注意电压是否适配，仅适用机台上所标示之电压，避免电压过
高，而烧坏电器。
2． 使用过程中温度发生异常变化时，请勿随意打开机台，应立即断电。
3． 当显示温度与实际温度（由标准温度计测出）差异甚大时，不可随意
调整控制箱内之零件，应与本公司第一时间电话联系。
4． 请勿置于潮湿之场所，以防漏电。
5． 请勿直接用水冲洗，以防漏电。
6． 禁止将酒精、接着剂···等易燃易爆物质，具有挥发性之物品之酸性
物品在机台内，防止意外发生。
7． 请勿在机台附近使用可燃性物品 ，防止意外发生。
５
8． 请小心将物品放入机台，开门取物时小心产品高温烫伤。
六、常见故障及排出方法
1．电源开关处于闭合状态，电压表无显示，本机亦不工作时：
1-1 检查外部电源电闸是否闭合，及电压是否正常或已缺相保护。
1- 2 检查配电箱内风机热继电器（过载保护）是否跳脱.
1-3 检查保险丝是否烧断，欲保险丝烧断请更换同型号之保险丝。
2．（ HEATER）持续加热：
2-1 电箱内加热控制温控表或 SSR 损坏，超温声光报警时，请速关
断箱内总制电源（需专业电工，或至电本公司协助处理）。
3．（ HEATER）不加热：
3-1 检查内部装置热电偶（SENSER）是否不良或断路。
3-2 检查 SSR 及加热组件是否损坏。
3-3 面板开关是否故障。
3-4 温控器可能损坏。

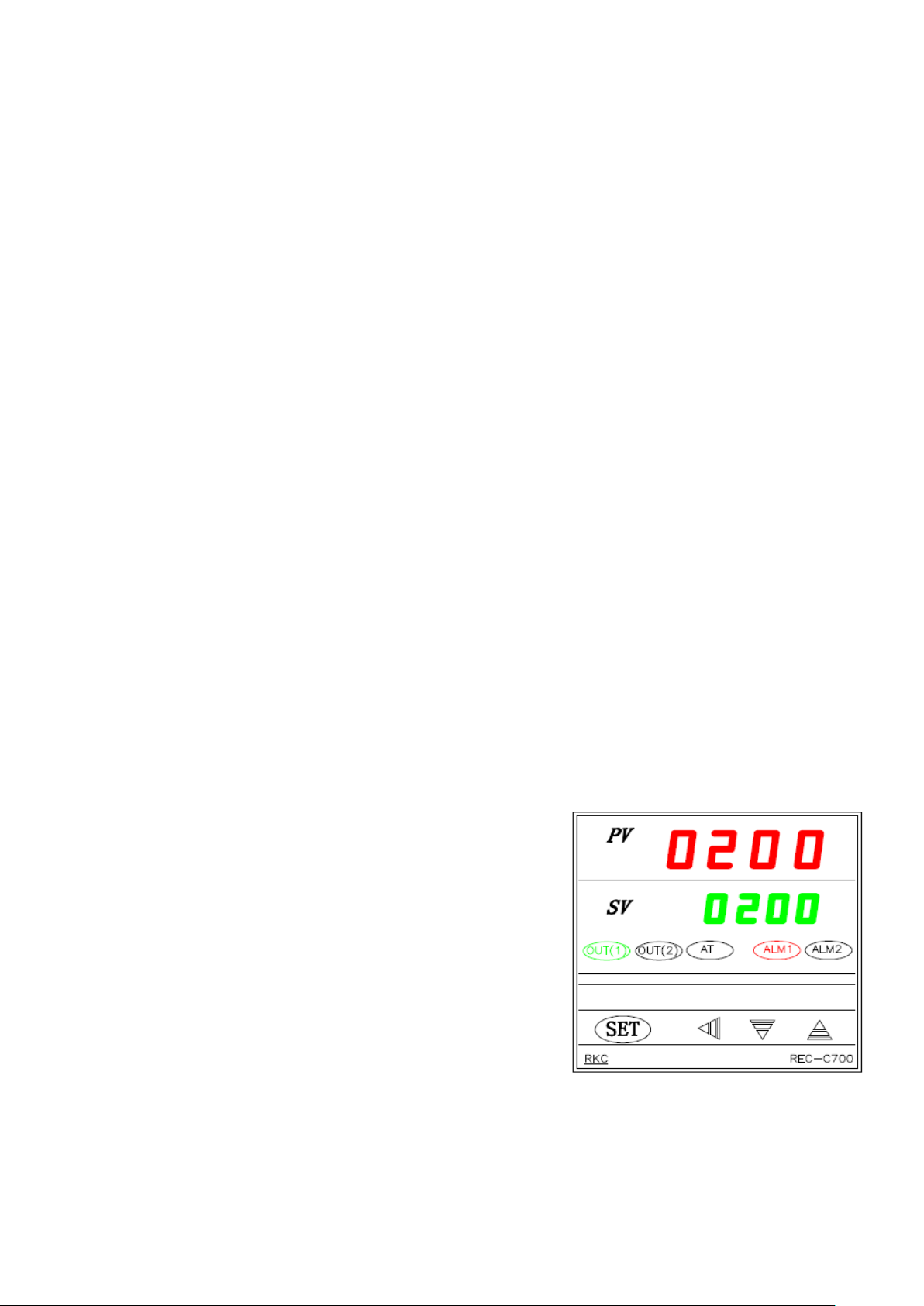

七、1、PID 操作说明 （具体操作请参考 OMRON 温控操作说明书）
2、 超温报警设置
本设备带有独立的超温报警功能，当主
温控有故障出现超温时，则超温表立即
自动切断该烤炉的加热电源，电箱顶上
的声光报警器动作，警报温度一般设置
比正常加热温度高 5-10℃为宜：按 SET
键约 5 秒——SV 数字闪烁——按上升键
将 SV 的数值修改成比主温控高 5-10 即可，如正常主温控是 80 度，则超
温表则设到 85-90 度。
