VEGO Ser ies – A New Generation of Handling Modules VEGO Dynamic AES05_VEGO_Dynamic_1 90404_DS_CC_D Optionen _ T ransporthöhe 950 mm ± 50 mm _ Magazin-Anpassung _ Elektrisc he Breiteneinstellung _ Automatisc he Breitenei…
VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
AES05_VEGO_Dynamic_190404_DS_CC_D
Optionen
_ Transporthöhe 950 mm ± 50 mm
_ Magazin-Anpassung
_ Elektrische Breiteneinstellung
_ Automatische Breiteneinstellung
_ Mehrfachausschub
_ Rückschiebeeinrichtung
_ Universalmagazinspanner
_ Automatischer Magazinöffner
_ Magazinslotabfrage

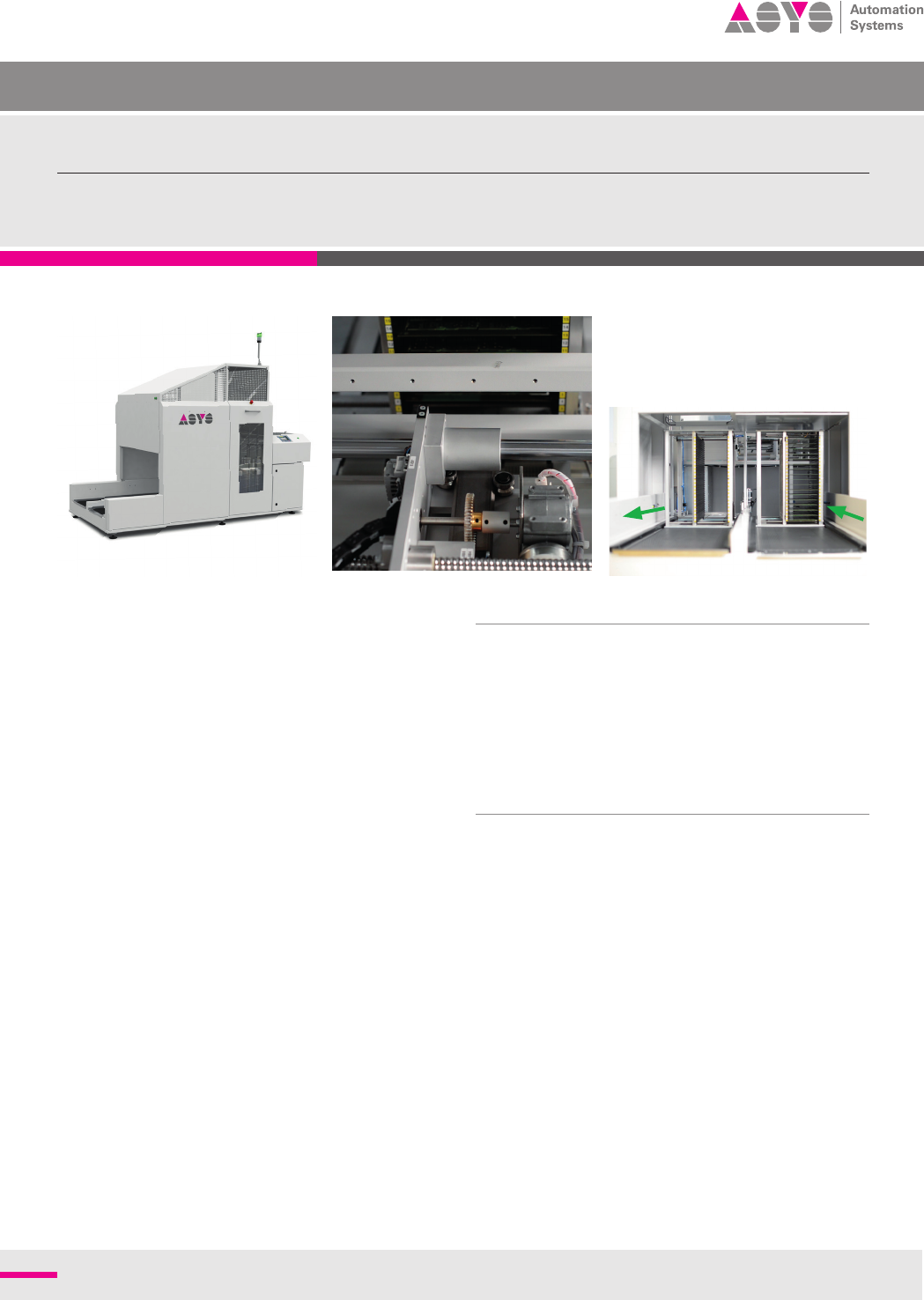

Beschreibung
Die Magazinierstation AES 05 dient der automatischen
Beladung von Leiterplatten in einzelnen Prozessanlagen wie
z.B. Schablonendrucker, Bestücksysteme, Reowöfen oder
Testsysteme.
Die Anlage besteht aus einem Be- und einem Entladeband
für Magazine, einer Hubachse mit Magazinplattform, einem
Übergabeband zur nachfolgenden Anlage und einem elektr.
angetriebenen Ausschieber.
Die Magazinpufferstrecken sind nebeneinander angeordnet.
Die Magazine werden über das Beladeband zur Magazinplatt-
form transportiert, gespannt und abgearbeitet. Das leere
Magazin wird über das Entladeband bis zur manuellen Entnah-
me gepuffert.
Eigenschaften
_ Automatischer Magazinwechsel mit Magazinspannern
oben und unten
_ Be-und Entladepuffer nebereinander angeordnet
_ Manuelle Eingabe von Baugruppen über die Übergabe
bandstrecke
_ Gleiche Übergabehöhe für die beiden Magazinpuffer-
strecken
_ Doppelte Hubachsenführung
Magazinentlader mit Magazinpuffer und automatischem Magazinwechsel
VEGO AES 05
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany
VEGO AES 05
Maschinenkonfiguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
850 mm ± 50 mm
460 mm
SMEMA, Siemens
Links nach rechts
Vorne
Vorne
Magazingröße
Magazin-Länge
Magazin-Breite
Magazin-Höhe
Slot-Abstand
Magazin-Slots
Magazinpuffer Zuführband
Magazinpuffer Entladeband
Einzel-Magazingewicht
535 mm
530 mm
568 mm
5- 20 mm
1- 50 Slots
4
3
30 kg
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
LP-Gewicht
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
Luftverbrauch
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,75 kW
6 bar
10 Nl/min

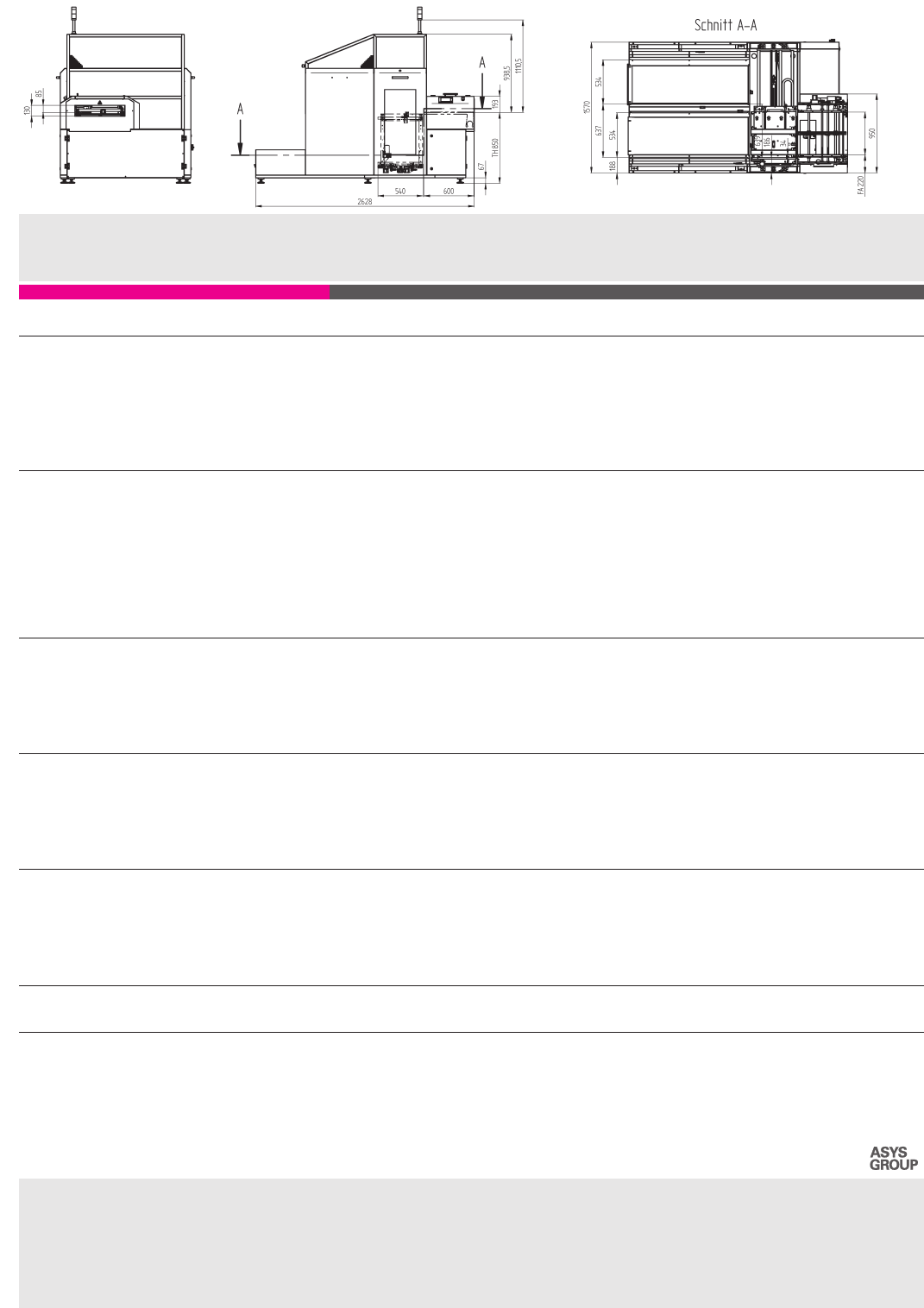

Maschinenbeschreibung
Länge x Breite x Höhe
a)
Magazinwechselzeit
Taktzeit je Leiterplatte
Nettogewicht
Geräuschpegel
2628 x 1570 x 1788mm
< 25 Sekunden
< 8 Sekunden
400 kg
< 75 dB
Upgrades
Linienvernetzung via IC Net
a) andere Dimensionen auf Nachfrage
