MEMO

100%1 / 20
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1 0983A00C SCOPE 1 3098300000-001
2 0983A008 USB_CAMERA 1 3098300000-002
3 4Z110235 LIGHTING_UNIT 1 3098300000-003
4 4Z110234 LIGHTING_UNIT 1 3098300000-004
5 211E1142 SPACER 1 3098300000-005
6 0983A00R PLATE 1 3098300000-006
7 0983A00P PLATE 1 3098300000-007
8 0983A00S PLATE 1 3098300000-008
9 0983A00Q PLATE 2 3098300000-009
10 0983A001 COVER 1 3098300000-010
11 221AA046 ROHS_HEX-SCT 8 3098300000-011
12 221HA006 WASHER 8 3098300000-012
13 221HA106 WASHER 8 3098300000-013
14 221AA044 ROHS_HEX-SCT 8 3098300000-014
15 221DA048 SEMS_PANHEADSCR 4 3098300000-015
16 221DA208 MACHINE_SCREW 8 3098300000-016
17 221AA032 ROHS_HEX-SCT 4 3098300000-017
18 221HA005 WASHER 6 3098300000-018
19 221HA105 WASHER 6 3098300000-019
20 221AA018 ROHS_HEX-SCT 4 3098300000-020
21 221HA004 WASHER 8 3098300000-021
22 221HA104 WASHER 8 3098300000-022
23 0983A009 USB_CABLE 1 3098300000-023
24 0983A00U CORD 1 3098300000-024
25 221AA033 ROHS_HEX-SCT 2 3098300000-025
30 0983A00N COVER 1 3098300000-030
31 0983A007 P_C_B_MOUNT 1 3098300000-031
32 23Q40034 ACCESSORY_EQPT 1 3098300000-032
34 0983A005 CORD_POWER 1 3098300000-034
35 0983A004 CORD 1 3098300000-035
36 0983A00T CORD 1 3098300000-036
37 0983A00A USB_CABLE 1 3098300000-037
38 0983A006 AC_ADAPTOR 1 3098300000-038
39 0900H1A7 ACCESS_WIRING 1 3098300000-039
40 4J300056 CABL JOIN TERM 2 3098300000-040
41 23K10147 CASE_CONN 1 3098300000-041
42 23L10101 ACCESSORY_PCB 4 3098300000-042
43 0983A003 ACCESSORY_PCB 4 3098300000-043
44 221DA013 MACHINE_SCREW 4 3098300000-044
45 221DA022 MACHINE_SCREW 1 3098300000-045
46 221DA010 MACHINE_SCREW 4 3098300000-046
47 221HA003 WASHER 8 3098300000-047
48 221HA103 WASHER 10 3098300000-048
49 221FA005 NUT_HEX 1 3098300000-049
EG-200
Fig. A
1006-001
Fig. A-1
MEMO
Fig. A-2

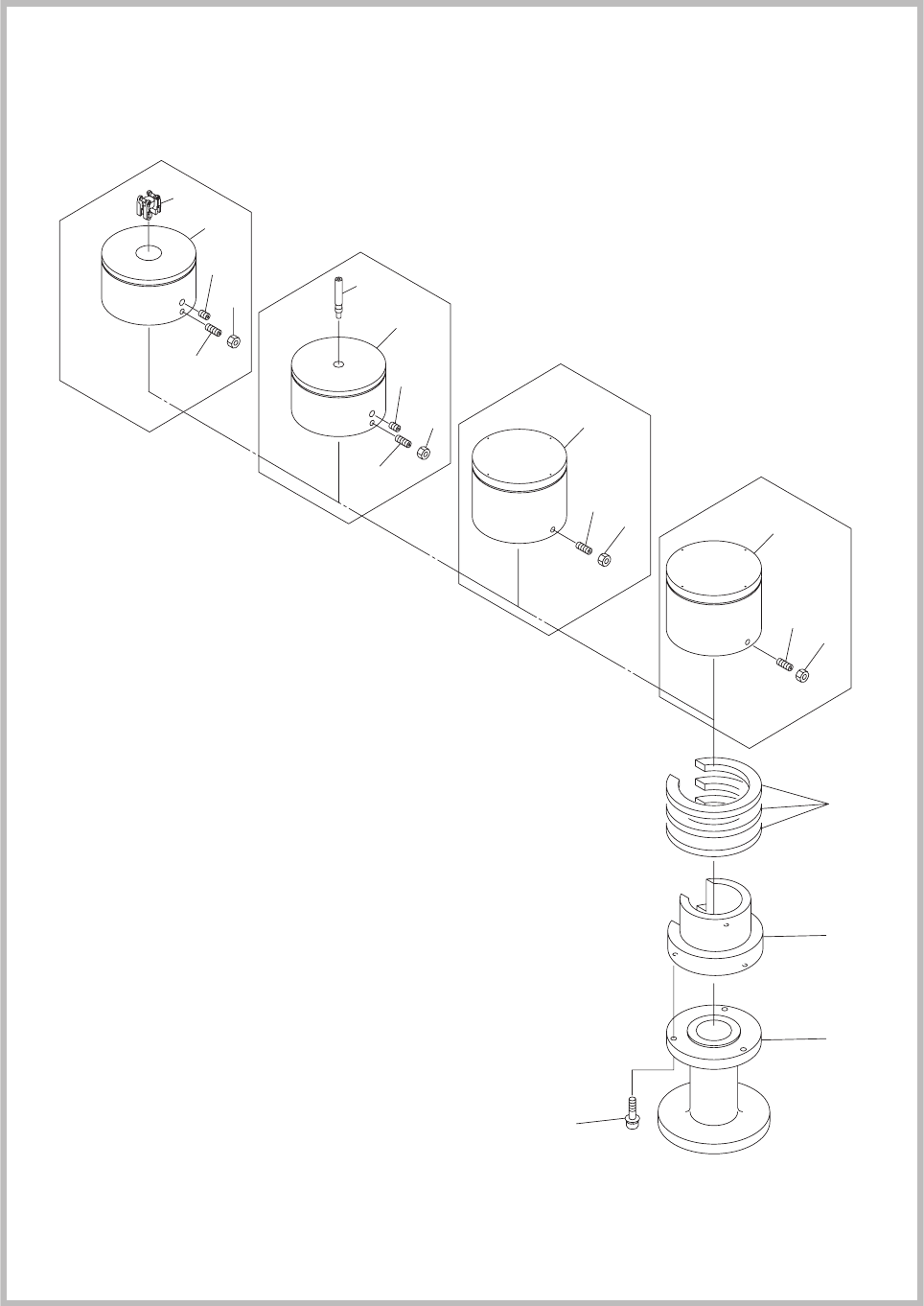

テーブル部
Table Section
1006-001
105
104
138
101
102
103
134
139
140
104
138
104
138
104
138
137
137
106
107
109
108
110
For Standard
For BGA
For Middle Size Odd-shaped
For Multi-Functional
135
135
136
141
142
143
132
130
131
154
133
152
164
153
151
161
162
162
163
159
162
162
155
157
155
157
156
158
156
158
159
160
Fig. A
オフライン部品ライブラリ作成システム
OFFLINE COMPONENT LIBRARY CREATION SYSTEM
