QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
确认方法
1. 利用治具测量基准侧端之纵、横方向的位置（以这一测量值为基准值）。
2. 利用治具测量支架侧端之纵、横方向的位置，确认测量值对基准值已为±10μm。
3. 使推拉测力计接触Head板的下图位置，移动Head板并测量移动负荷，确认已为左面所示的值。
• 滚珠螺杆轴的倾斜：相对于基准在±10μm以下
• Head板的移动负荷：A+B+10N以下
A：不连接滚珠螺杆螺母状态下的X轴的移动负荷
B：滚珠螺杆螺母单体的移动负荷
（滚珠螺杆螺母连接前后之移动负荷的差应在10N以下）
（适用于全行程，两端部应无显著的负荷变动）
调整方法
1. 调整X滚珠螺杆支架的位置，使测量值为±10μm。
2. 使Head板位于基准侧，在此状态下固定X滚珠螺杆螺母。
与滚珠螺杆所受的負荷有关，严重影响滚珠螺杆的寿命。 此时，将螺丝临时紧固，重复移动一下Head板，使螺母位置与轴位置磨合。
3. 使推拉测力计接触上图所示的Head板的右侧位置，移动Head板测量移动负荷，确认已经是左面所示的值。
1. X轴方向移动时的异音
2. X滚珠螺杆损坏及寿命降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－3
　功能・安全性　/　可靠性　/　安全性　/　商品特点
质量特性(规格调整值)
预想故障（应规格调整值不良而发生的故障）
功能作用（规格调整值的意义）
JX-200 装置名称 XY 确认方法及调整方法（故障处理方法）
功能名称
X轴滚珠螺杆定心
编制日期
日期
40077244 X_BALL_SCREW
变更履历
货号 品名 有关质量特性
内容
'11.01.28 新設
2008/7/28
质量保证类别
对象元件

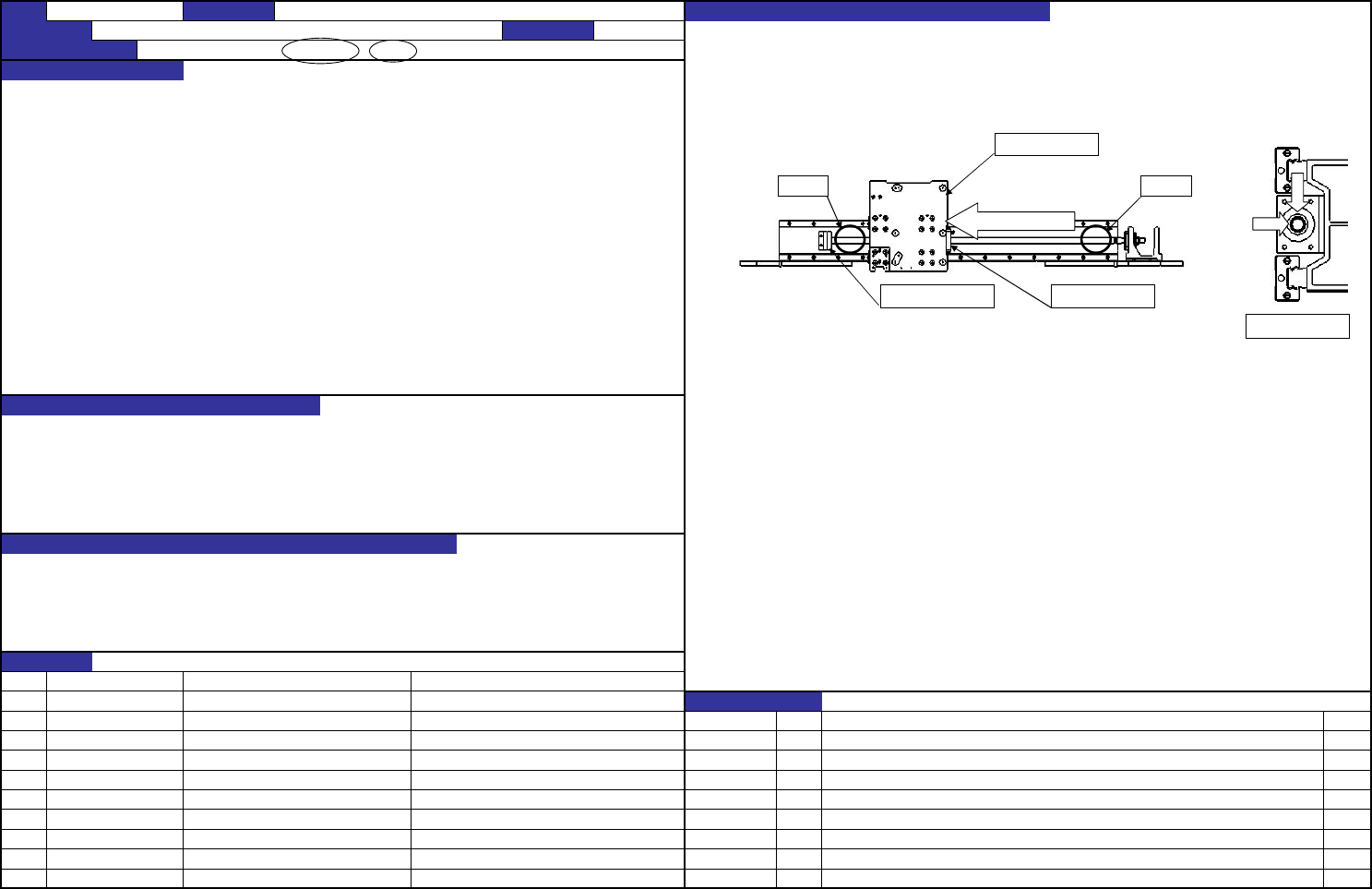

基准侧支撑侧
力矩测量位置
X滚珠螺杆支座 L X滚珠螺杆螺母
贴装头板
轴测量位置
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
确认方法
1. 安装治具，将I型直尺放置在治具上。
2. 将千分表设置在直线导轨的滑块上。
右侧直线导轨的平直度：20μm 3. 固定I型直尺，直线导轨两端部的千分表值要为“0”。
4. 确认直线导轨全行程中平直度为20μm。
调整方法
1. 按上述操作步骤固定I型直尺。
2. 调整到直线导轨全行程的平直度为20μm。
Y坐标有关X坐标位置的偏斜，影响X方向的贴装精度。
会给Y轴直线导轨增加负荷，Y轴直线导轨损坏，降低寿命。
1.贴装精度（X方向）的恶化
2.Y方向移动时发生异常声音
3.Y轴直线导轨损坏，降低寿命。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－4
JX-200 装置名称 XY 确认方法及调整方法（故障处理方法）
功能名称 Y轴直线导轨的平直度、平行度（1） 编制日期 2008/7/28
质量保证类别
预想故障（应规格调整值不良而发生的故障）
对象元件
40077220 Y LINER GUIDE
变更履历
货号 品名 有关质量特性
内容
'11.01.28 新設
日期
　功能・安全性　/　可靠性　/　安全性　/　商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）

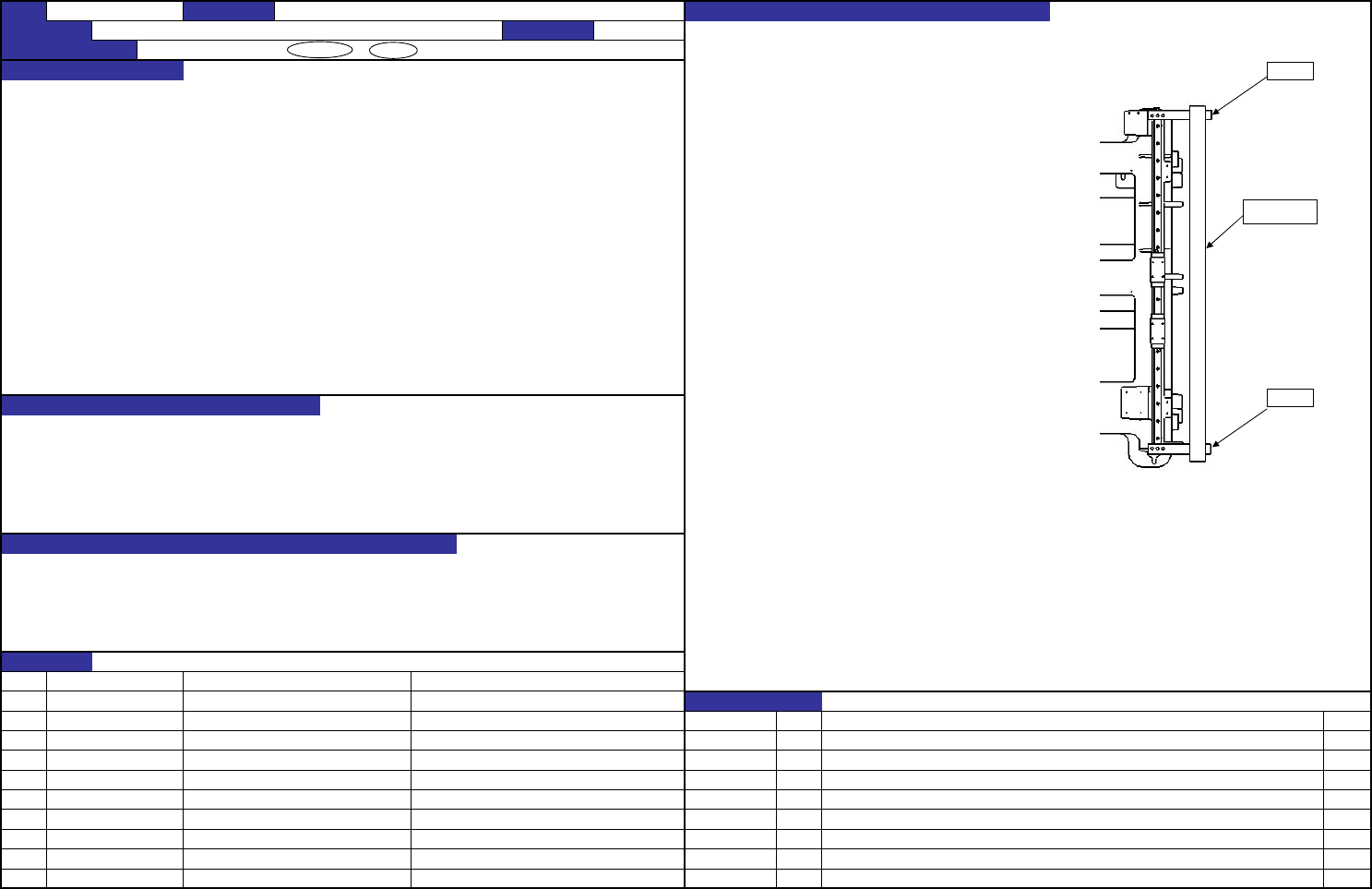

治具
I型直尺
治具
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
确认方法
1. 将千分表设置在X夹持器L上。
2. 将千分表顶在左侧直线导轨的基准面（内侧），移动X轴装置，确认全行程内平直度为20μm。
・ 左侧直线导轨对右侧直线导轨的平行度：20μm
调整方法
1. 将千分表设置在X夹持器L上。
应在X夹持器L和直线导轨滑块的止动螺钉未拧紧的状态下进行调整。
2. 调整到直线导轨全行程的平行度为20μm。
Y坐标有关X坐标位置的偏斜，影响X方向的贴装精度。
会给Y轴直线导轨增加负荷，Y轴直线导轨损坏，降低寿命。
1.贴装精度（X方向）的恶化
2.Y方向移动时发生异常声音
3.Y轴直线导轨损坏，降低寿命。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【2】－5
2008/7/28
质量保证类别
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
　功能・安全性　/　可靠性　/　安全性　/　商品特点
质量特性(规格调整值)
JX-200 装置名称 XY 确认方法及调整方法（故障处理方法）
功能名称 Y轴直线导轨的平直度、平行度（2） 编制日期
对象元件
40077220 Y LINER GUIDE
变更履历
货号 品名 有关质量特性
内容
'11.01.28 新設
日期

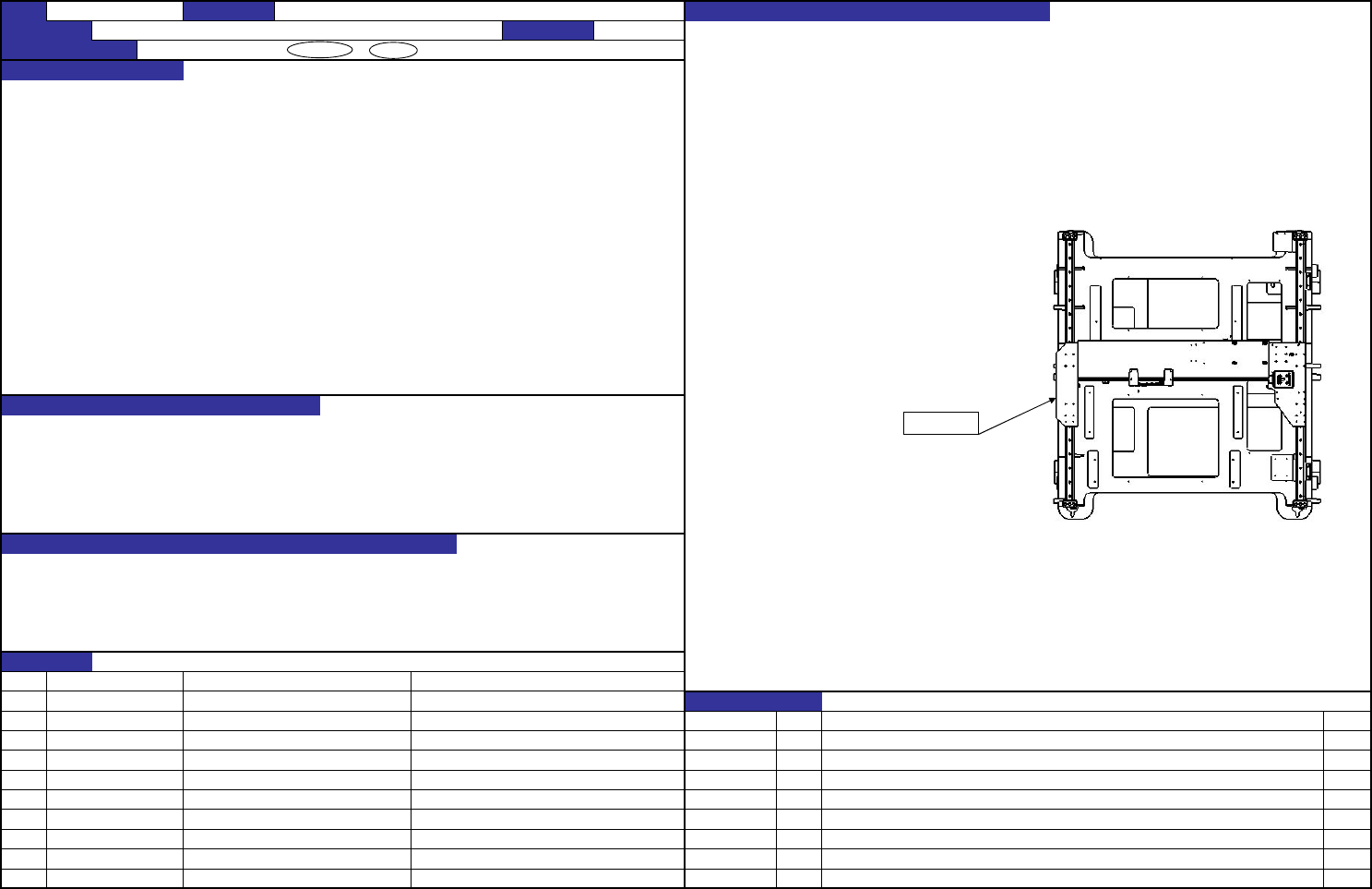

X夹持器L
