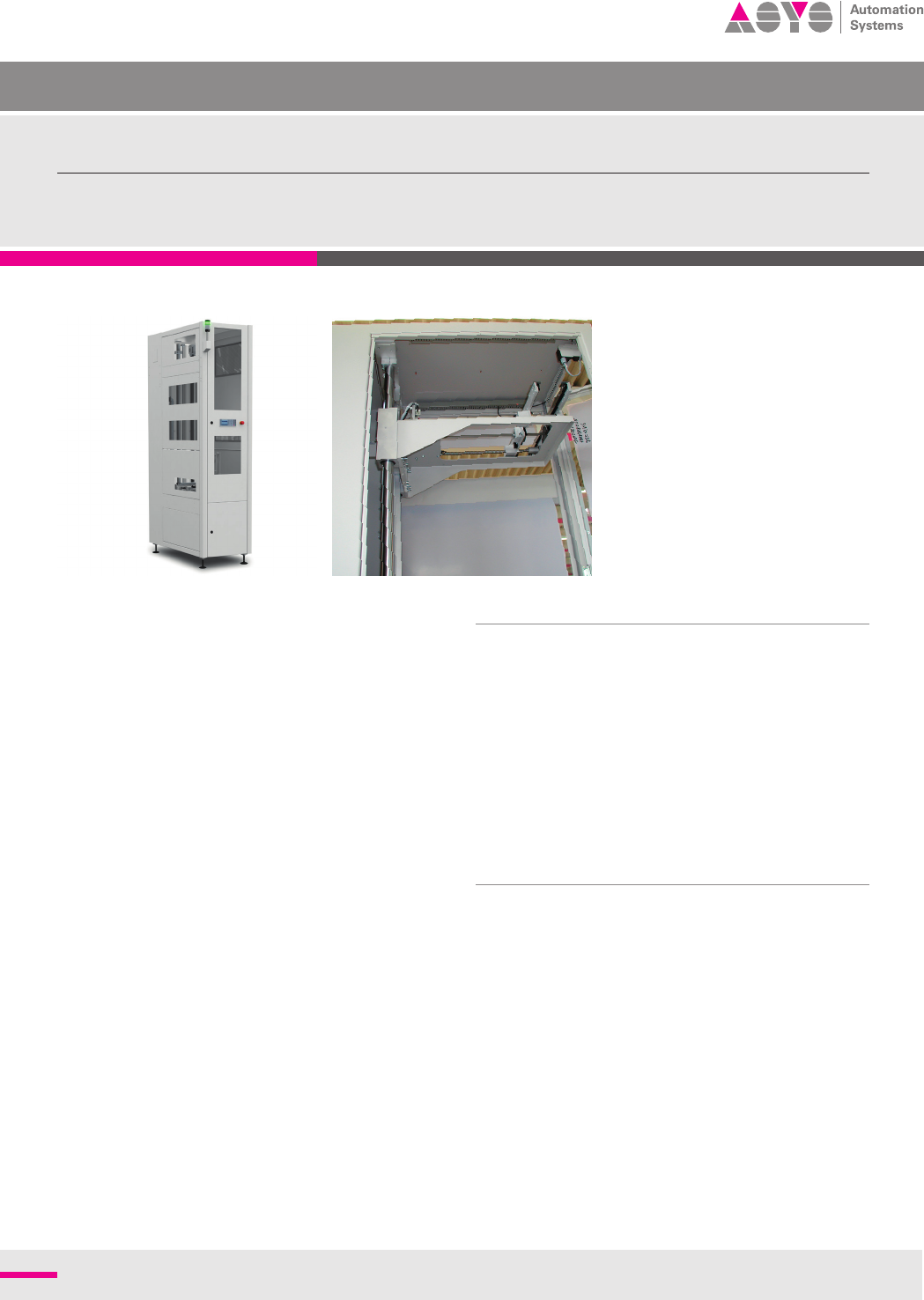

VEGO Series – A New Generation of Handling Modules VEGO Dynamic VL02_VEGO_Dynamic_211029_DS_CC_D Beschreibung Der VL 02 V ertikallift wird zum Umsetzen von Leiterplatten zwischen zwei T ransportebenen verwendet. Eine typ…
VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
VL02_VEGO_Dynamic_211029_DS_CC_D
Beschreibung
Der VL 02 Vertikallift wird zum Umsetzen von Leiterplatten
zwischen zwei Transportebenen verwendet. Eine typische
Anwendung ist das Umsetzen von üblicher Transporthöhe
(SMEMA) an Überkopfstrecken zur Rückführung von Bau-
gruppen bzw. oder zur Schaung eines Personendurchgangs.
Die Baugruppe wird durch eine Transportstrecke übernom-
men, mit der Lifteinrichtung nach oben versetzt und
wieder an ein Transportsystem abgegeben.
Eigenschaften
_ Motorisch angetriebene Hubachse mit programmierbaren
Übergabepositionen
_ Untere Übergabehöhe = Transporthöhe 850mm +/- 50mm
_ Obere Übergabehöhe = ~ 2400 - 2450mm
_ Vertikaler Verfahrweg max. 1600mm
_ Farbdisplay mit grafischer Benutzeroberfläche
_ Bearbeitung der Produktparameter im laufenden Betrieb
_ Produktspeicher Funktion
_ Transportriemen in ESD Ausführung
_ Sicherheitsabdeckhauben mit Interlockschalter
Optionen
_ Transporthöhe 950mm +/- 50mm oder andere
_ Elektrische Breiteneinstellung
_ Automatische Breiteneinstellung
_ Ein-/ Auslaufband
_ Mechanischer Eingreifschutz am Ein- und/oder Auslauf
_ Temperaturbeständige Transportriemen
_ Durchlauunktion
_ Schwerlasttransport
_ Erhöhte Bauteilfreiheit
_ 90° Dreheinheit in Liftband integriert
_ Überkopfstrecke
_ Wendestation in Überkopfstrecke integriert
_ Stützfüsse für Überkopfstrecke
VEGO VL 02
Vertikallift für Leiterplatten
ASYS Automatisierungssysteme
GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specifications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany
VEGO VL 02
Maschinenkonfiguration
Transporthöhe
Transportbreite max.
Schnittstelle
Transportrichtung
Bedienseite
Festanschlag
850 mm ± 50 mm
460 mm
SMEMA, Siemens
links nach rechts
Vorne
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
LP-Gewicht
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
Pneumatischer Anschluss
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,5 kW
6 bar

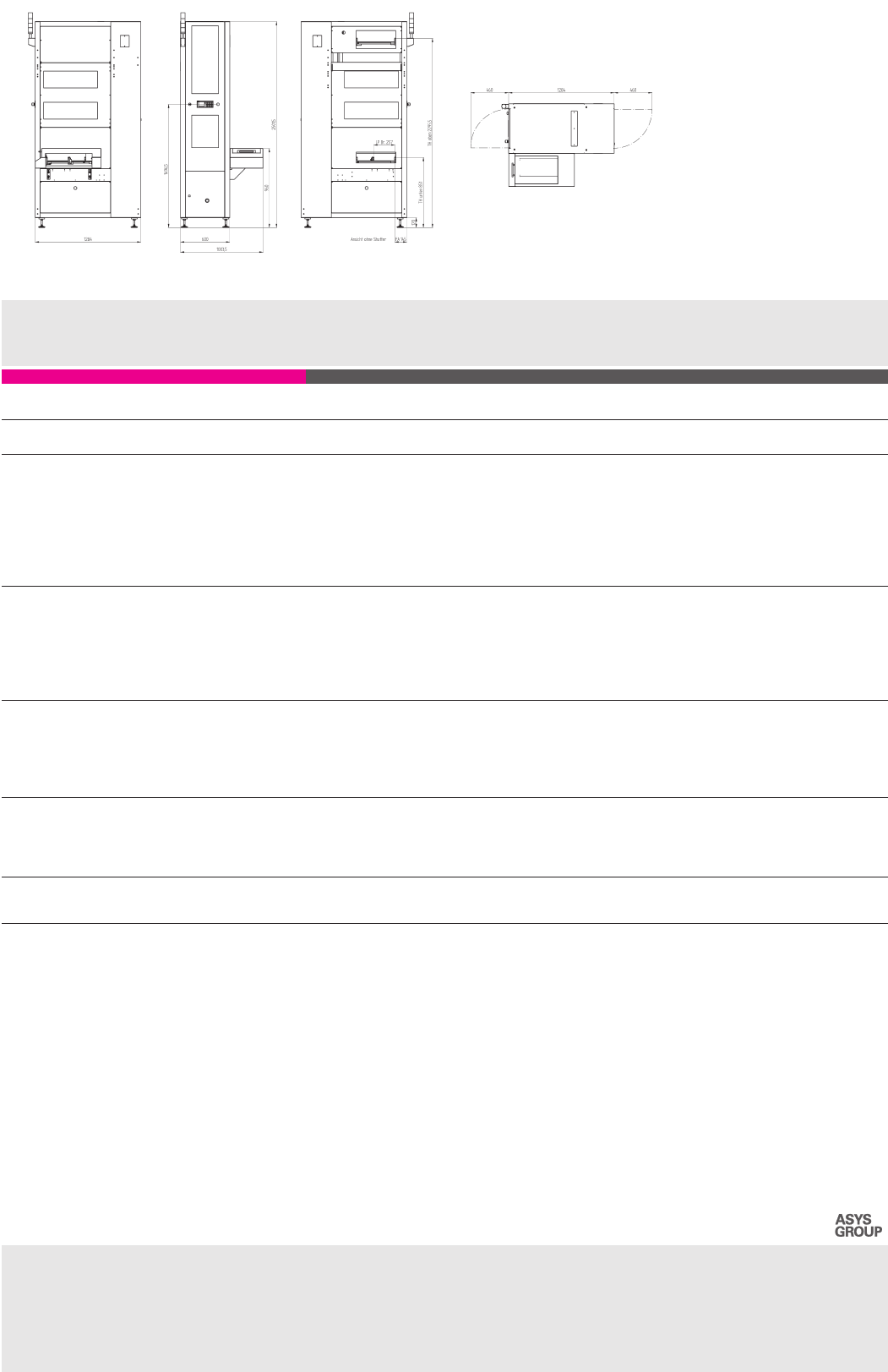

Maschinenbeschreibung
Länge x Breite x Höhe
1)
Nettogewicht
Geräuschpegel
600 x 1285 x 2715 mm
300 kg
< 75 dB
Upgrades
Linienvernetzung via IC Net
1) andere Dimensionen auf Nachfrage
