PFT-1220S插拔力试验机.pdf - 第5页
2. 软件测试曲 线界面： 3. 波形图打印 界面：
● 同时显示荷重-行程曲线图及寿命曲线图；
● 荷重元超负载之保护功能、可确保荷重元不致损坏
● 自动荷重零点检出，并可设定原点检出荷重值;
● 荷重单位显示 N、lb、gf、kgf 可自由切换;
● 超规格值停止(于寿命测试时，测试数据超出设定之上下限规
格值机器自动停止);
● 标配阻抗测试系统，可测电阻值，自动判定合格/不良；
● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之
行程值、插入点电阻值(选配)、荷重或行程之电阻值(选配).
四、 设备软件界面：

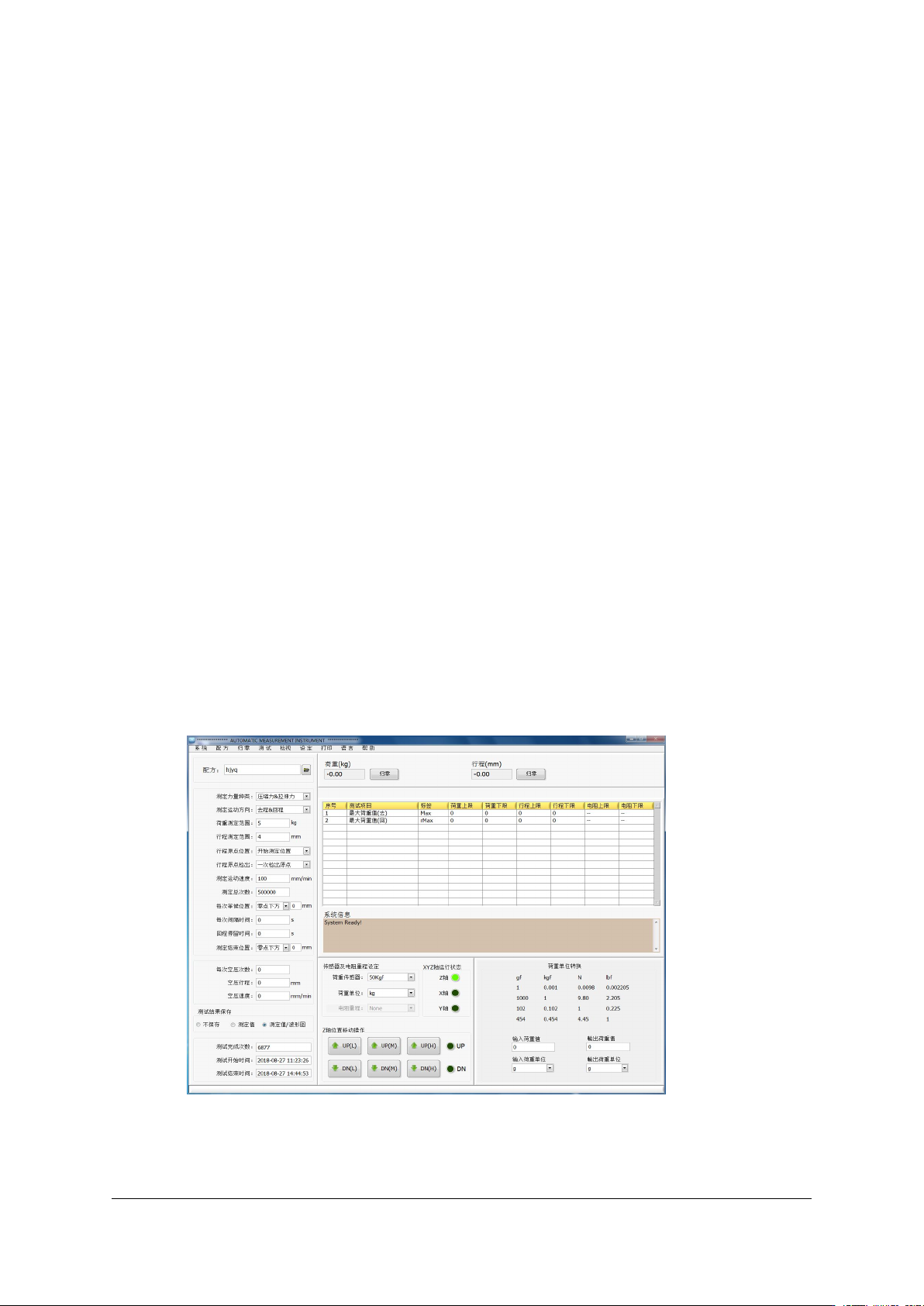

1. 软件参数设定界面：

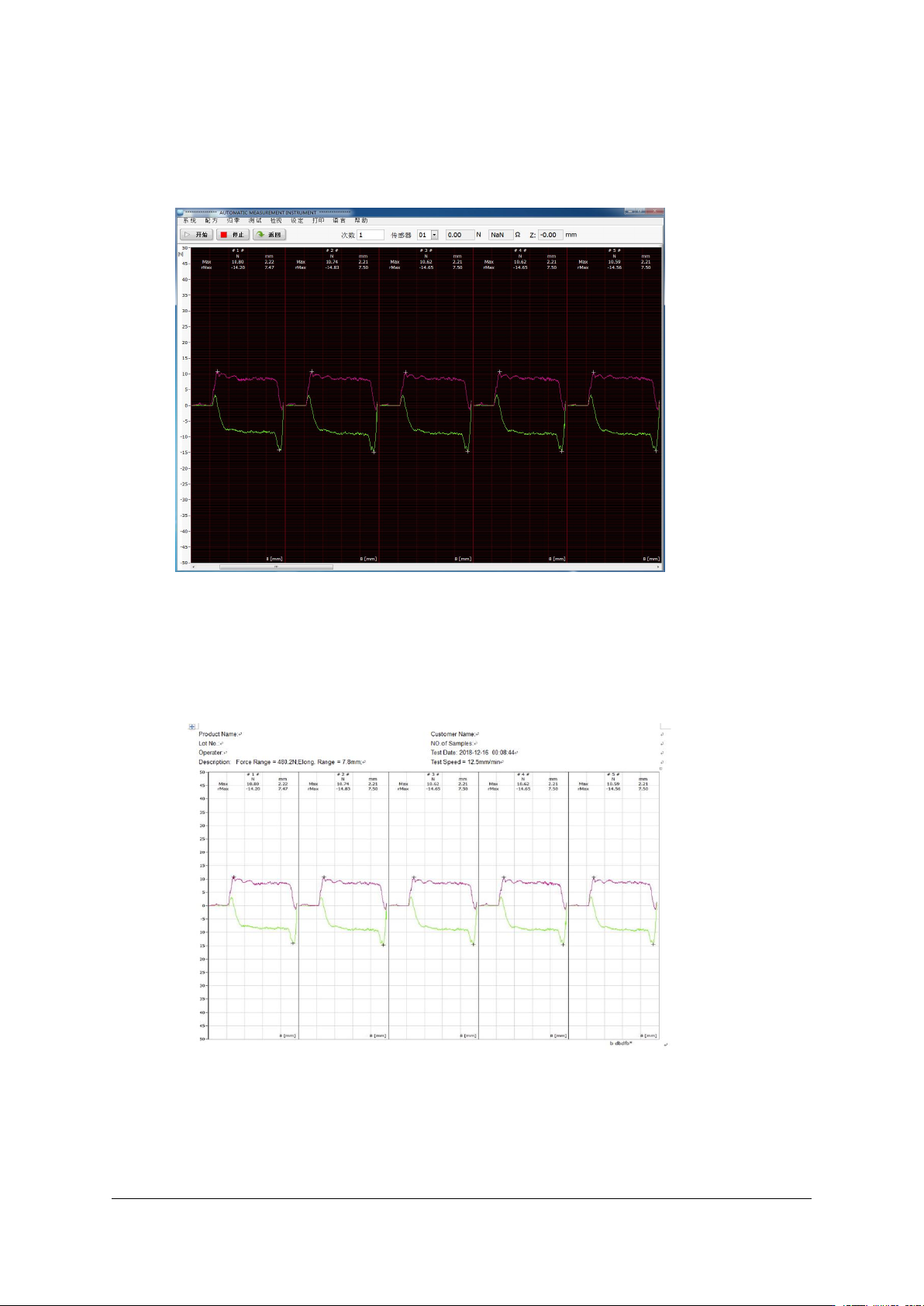

2. 软件测试曲线界面：
3. 波形图打印界面：
4. 数据导出报表界面：
五、 设备技术参数：
型号
PFT-1220S
测试荷重种类
2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（任选一个）；
荷重精度
0.2%FS
最小分辨力
0.001Kgf(1gf)
测试上下行程
0-200mm
测试行程精度
0.01mm
