Procedure

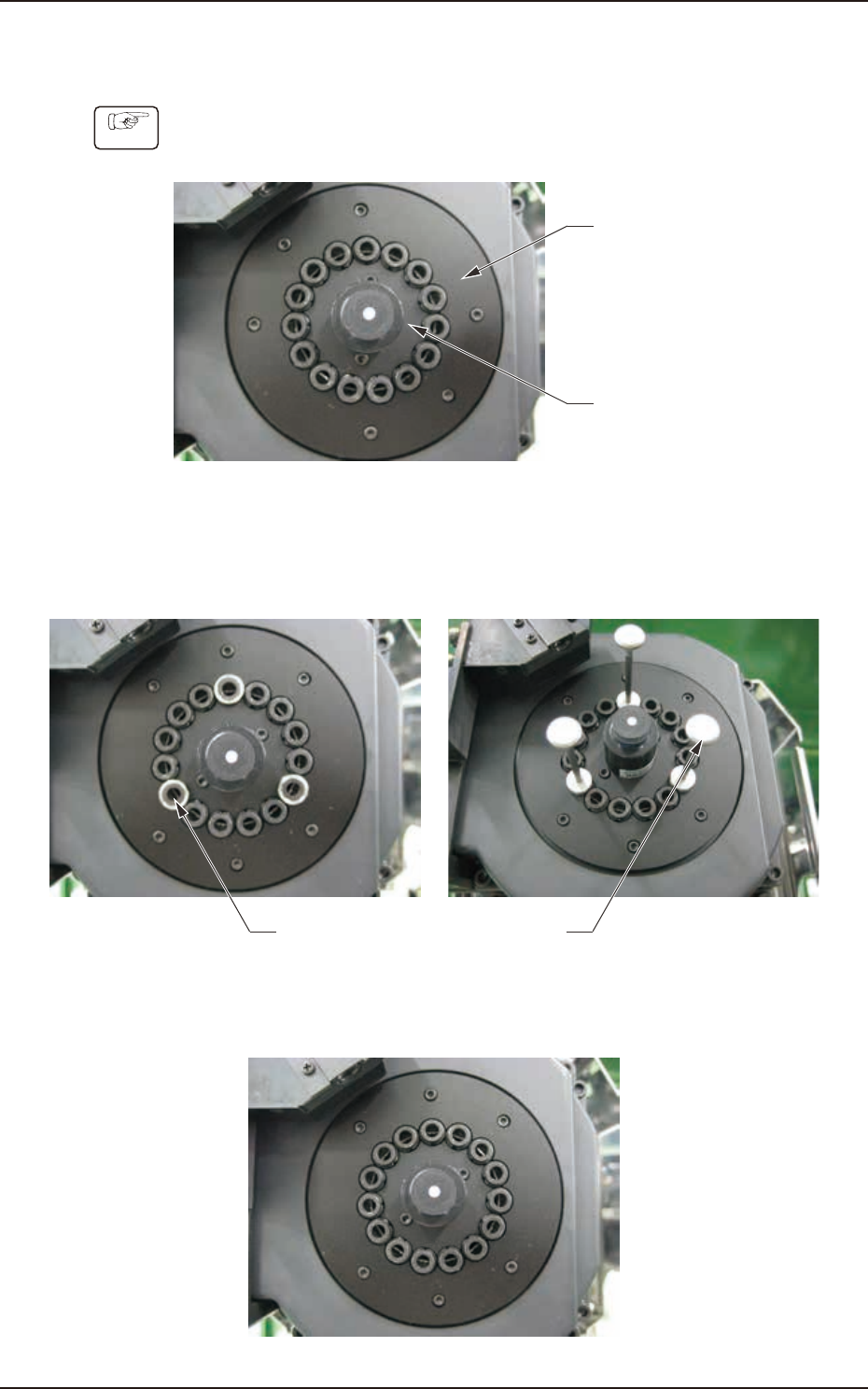

(1)同时暂时固定内侧和外侧扩散板。
外侧扩散板
内侧扩散板
(2)如图在 3 处安装治具 1、2。
注意不要损伤线传感器。
治具 1 治具 2
(3)用螺栓固定扩散板后，拆卸治具 1、2。
