はじめに ニードルバルブ 741V シリーズは、取り扱いが簡単で、メン テナンスなしで数百万サイクルの運転が可能です。 741V シリーズは、低粘度の液剤を、正確な吐出量で、非常 に高い再現性を持って吐出する設計となっています。 741V および 741V -SS は、自動化されたアッセンブリー装置に最 適です。 各バルブには、 5 フィート（ 1.5 ｍ）の駆動エアーチューブ とオス・クイックコネクター、ストローク調整、液剤供給 継手…
はじめに
ニードルバルブ741Vシリーズは、取り扱いが簡単で、メン
テナンスなしで数百万サイクルの運転が可能です。
741Vシリーズは、低粘度の液剤を、正確な吐出量で、非常
に高い再現性を持って吐出する設計となっています。741V
および741V-SSは、自動化されたアッセンブリー装置に最
適です。
各バルブには、5フィート（1.5ｍ）の駆動エアーチューブ
とオス・クイックコネクター、ストローク調整、液剤供給
継手が付属しています。ディスペンシングノズルアダプタ
ーは、SafetyLok
™
保持ナットにより、確実な取付を実現し
ています。

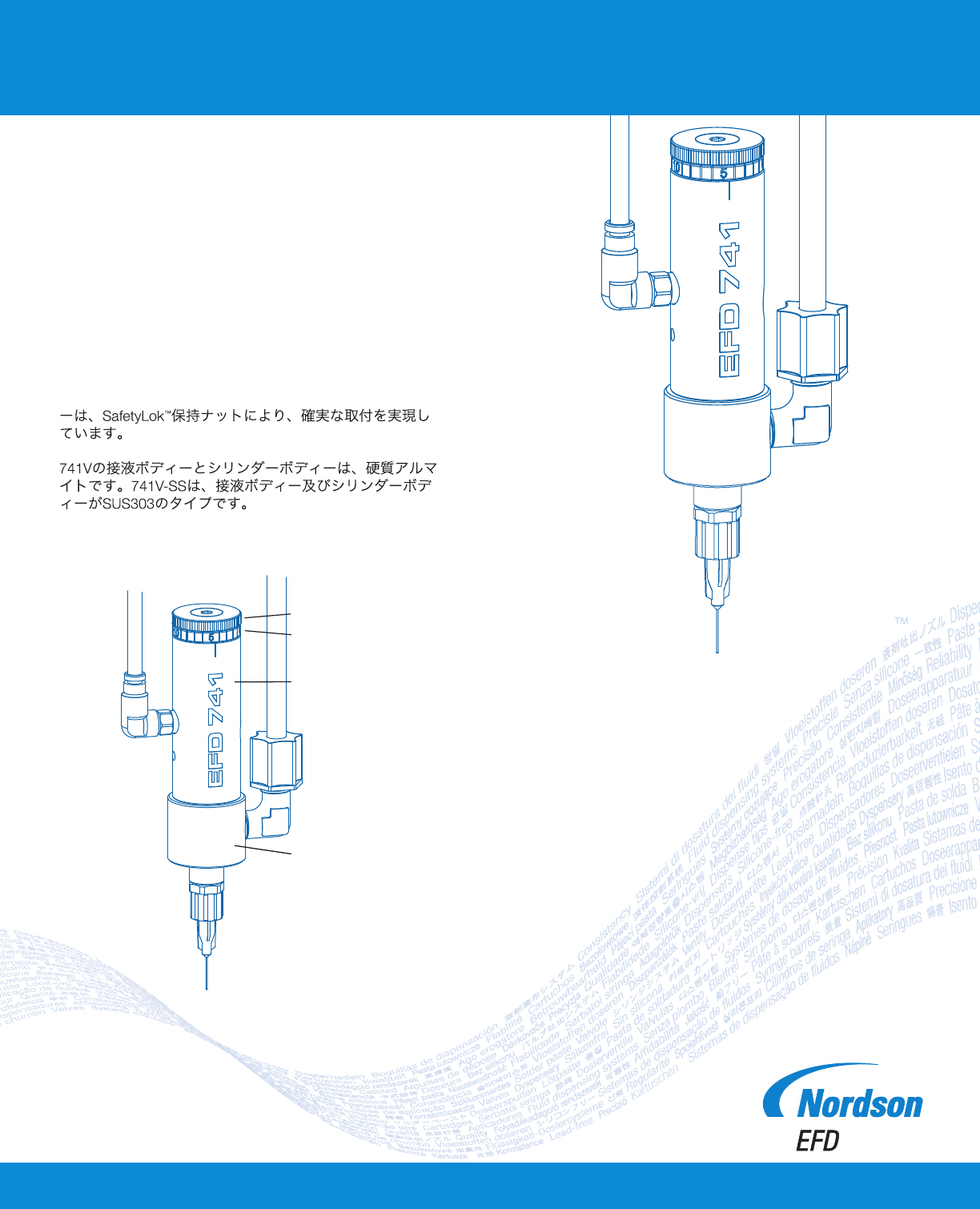

741Vの接液ボディーとシリンダーボディーは、硬質アルマ
イトです。741V-SSは、接液ボディー及びシリンダーボデ
ィーがSUS303のタイプです。
シリンダーボディー
液剤供給経路
調整エアーチューブ
ストローク調整
ストローク目盛
液
剤供給口継手
接
液ボディー
ノ
ズル保持ナット
デ
ィスペンシングノズル
ニードルバルブ741V-SSシリーズ
取扱説明書
ノードソンEFDの取扱説明書pdfファイルは、www.nordsonefd.jpからダウンロードできます。
20
0
5
20
0
5

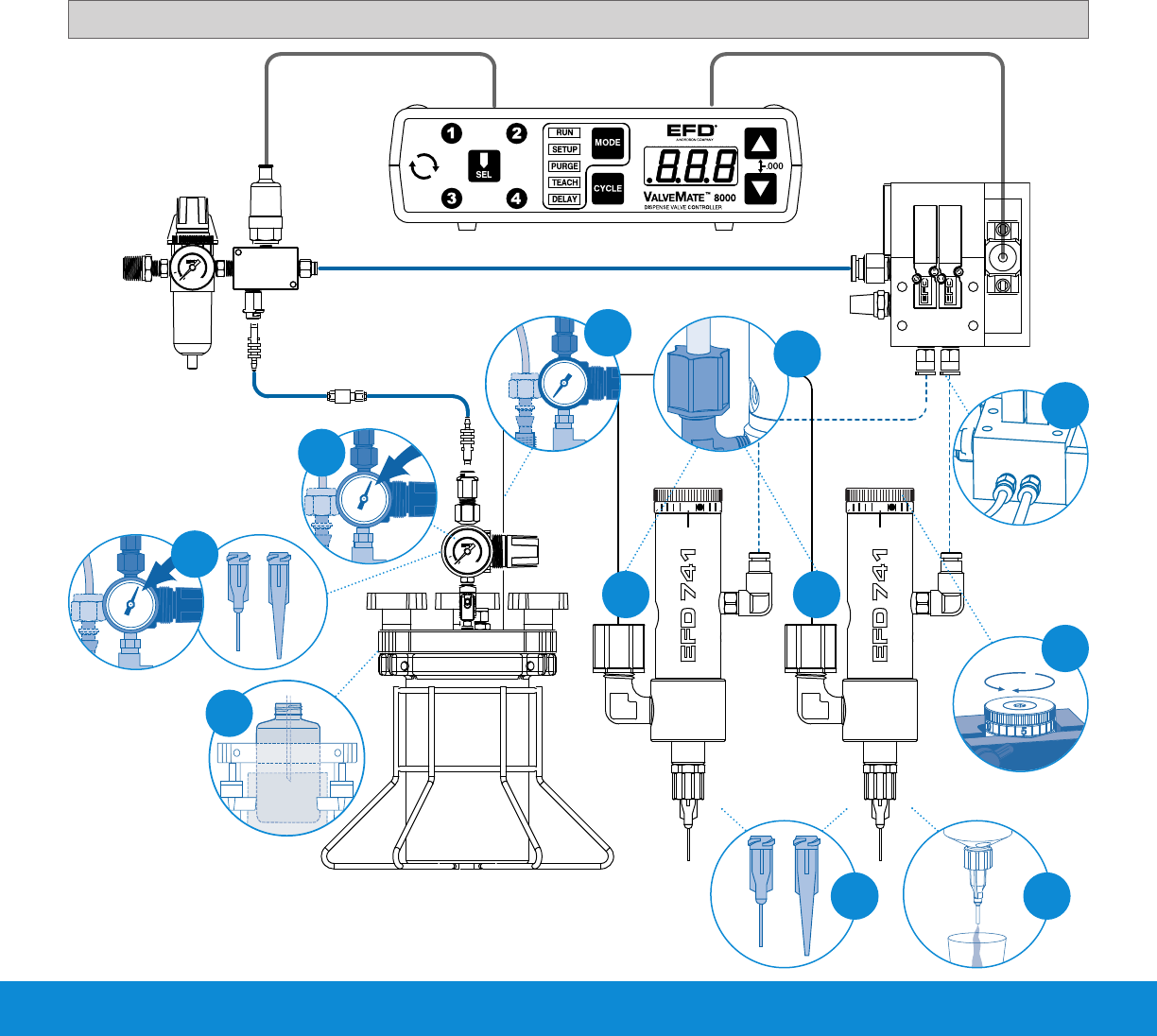

バルブの取付の前に、接続するタンクやバ
ルブコントローラーの取扱説明書をよく読
み、ディスペンスシステム全ての構成機械
の取扱方法をよく理解してください。
1. バルブに液剤供給チューブを接続しま
す。外径3/8”のチューブを使用してい
る場合は、継手を#7610BPに付け替え
てください。
2. 液剤供給チューブをタンクに接続しま
す。液剤タンクは、外径1/4"のチュー
ブ
か、#62518PTを使用して外径3/8”の
チューブと接続することができます。
3. バルブの開放時間調整用のバルブ駆動
エアーチューブをValveMate
T
M
8000
(ソレノイドパック）に接続します。
4. 低粘度の液剤には、20ゲージ、高粘度
の液剤には、14ゲージのディスペンシ
ングノズルを選択します。
5. タンクに液剤を入れます。このとき、
タ
ンクに液剤を直接注ぐ、あるいは液
剤メーカーのボトルをタンク内に設置
することが可能です。圧力をかける前
に、確実にふたを閉めてください。
6. 液剤の粘度に合わせて、タンク圧力を
設定します。
7. ニードルストロークを一回転開放側に
回して調整します。
*
8.
ディスペンシングノズルの下に容器を
置き、液剤供給チューブ、バルブ、ノ
ズルからエアーが完全になくなるまで
バルブを駆動します。
9. タンク圧の調整、ノズルの交換、スト
ロ
ーク設定の調整により、吐出量を設
定します。
*
ス
トローク調整ノブを締めすぎないように注意し
てください。また、開放方向に4回転以上させない
でください。
取付
注：吐出量は、バルブの開放時間によって設定してください。また、バルブコントローラーの取扱説明書を参照してください。
Open
Close
8
1
1 1
7
5
6
4
3
2
9
70psi（0.48MPa）のエアー圧をかけることにより、ノズ
ル内のノズルシート（
¡
）に接していたニードル（
¿
）
を持ち上げ、ノズル（
¬
）から液剤が吐出されます。ピ
ストンとニードルストローク及び液剤の吐出量は、スト
ロークコントロールノブで調整できます。吐出サイクル
が終了した時、バルブコントローラーによりエアーはサ
ックバックされ、確実にシャットオフされます。
741Vは、吐出量に影響を与えることなく、どんな設置
場所でも運転することが可能です。吐出量は、バルブ開
放時間、タンク圧、ノズルサイズ、ニードルストローク
および液剤の粘度によって決定されます。
吐
出プロセスをキャリブレーション、あるいは記録する
場合は、ストローク目盛を使用します。キャリブレーシ
ョンをするためには、キャリブレーション調整（ストロ
ーク調整ノブの底面の六角穴の部分）を反時計回りに2
回転させます。ストローク調整をシリンダーボディーに
あたるまで締めます。キャリブレーション調整を時計回
りに止まるまで回し、バルブを0ストロークに設定しま
す。*
* 調整を無断で変更されるのを防ぐため、不正操作ができな
い設定もご用意しています。
ご注文の際は、パーツ#741V-TRをご指定ください。ステンレ
スモデルについては、#741V-SS-TRをご指定ください。

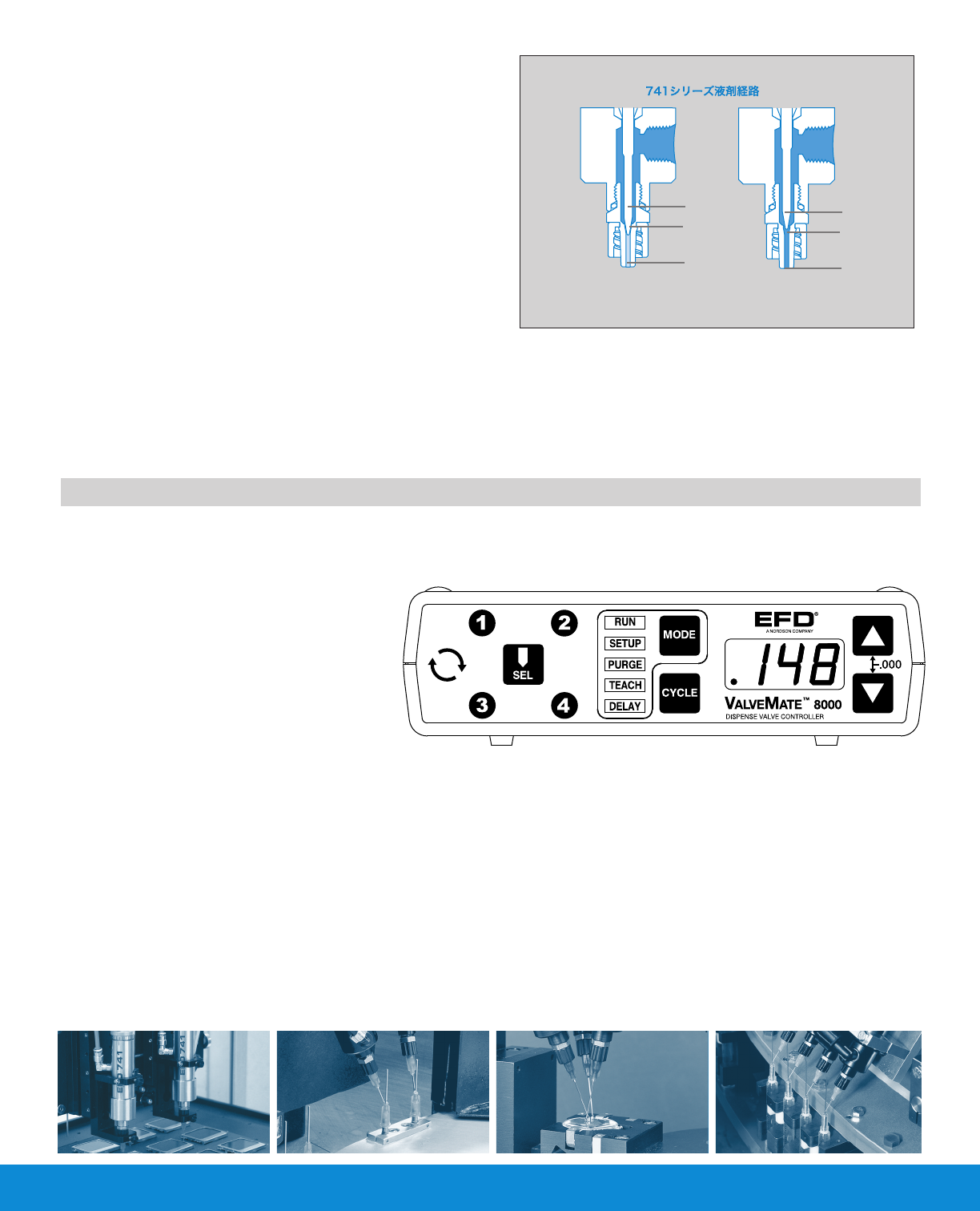

バルブの動作原理
吐出量の主な調整要素はバルブ開放時間です。
閉鎖時 開放時
¿
¬
¡
¿
¬
¡
www.nordsonefd.com japan@nordsonefd.com Tel: 03-5762-2730 Fax: 03-5762-2737
ValveMateコンセプト
ValveMate8000は、エンドユーザーのお客様のご
使用において、利便性と効率を最大限にするた
めに、バルブの調整を簡単にするバルブコント
ローラーです。吐出量の主な調整要素はバルブ
開放時間です。ValveMate8000は、バルブの近く
に設置され、押しボタンでバルブ開放時間を設
定することが可能です。
ValeMate 8000は、マイクロプロセッサーにより、
吐出量を非常に高精度の制御をおこないます。
ディスペンシングステーションで、液剤経路のパージやショットサイズの設定
を、製造ラインを止めることなく、素早く簡単に行うことが可能です。
注：ノードソンEFDの3軸自動ディスペンシングシステムは、全てのバルブを
運転可能なValveMateコントローラーを内蔵しています。
重要：ソレノイドマニホールドブロックは、別
にご注文ください。詳細については、ノードソ
ンEFDにお問い合わせください。
