- 2 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-17037 BASE UNIT ベースユニット 1 2 401-35018 FEEDER BASE フィーダベース (1) 3 401-35019 TAPE GUIDE L テープガイドＬ (1) 4 401-44047 TAPE_GUIDE_R テープガイドＲ (1) 5 SM-3030552-TN SCREW …
- 1 -

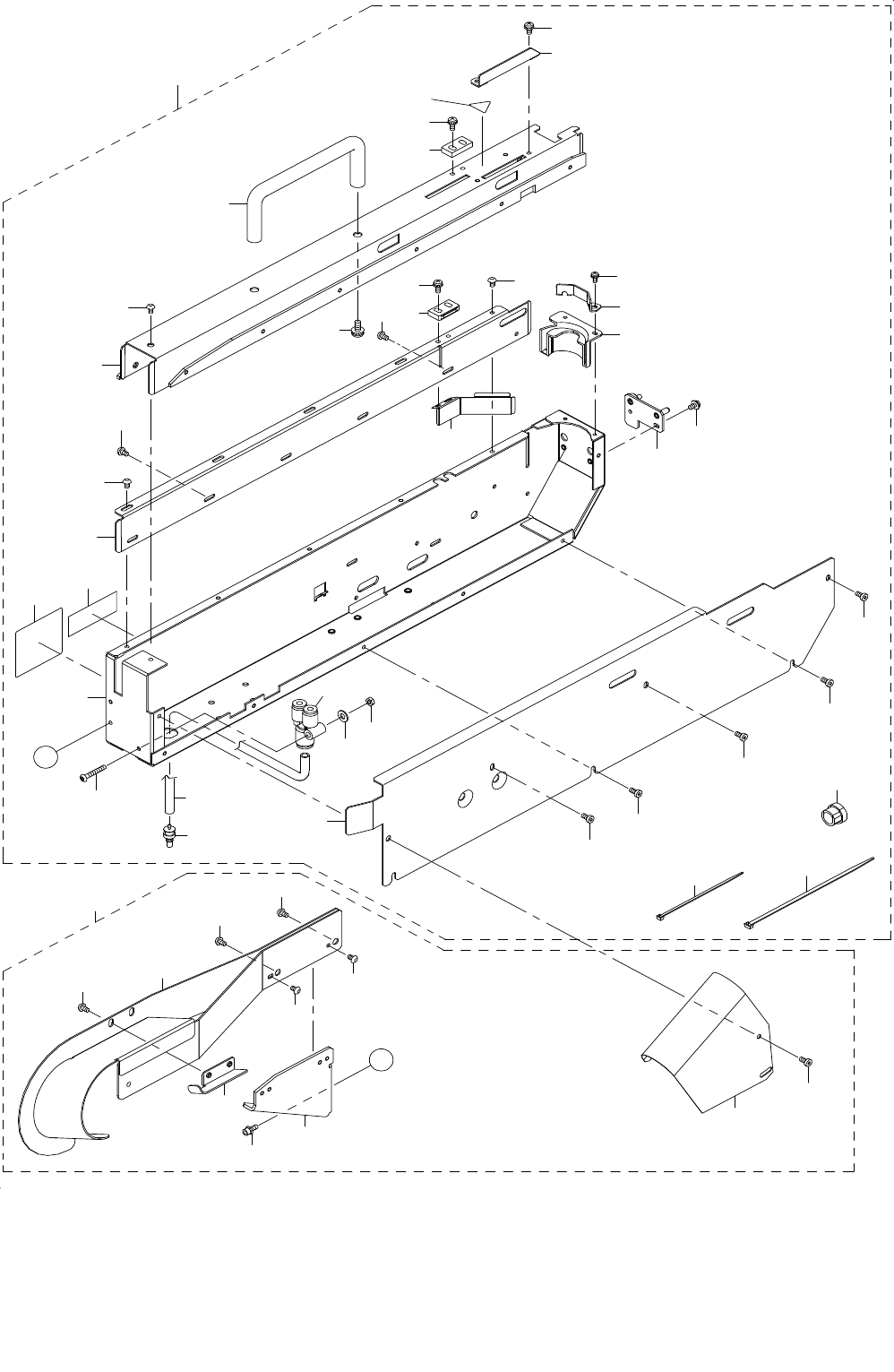

1. BASE UNIT & GUIDE UNIT COMPONENTS
ベースユニット・ガイドユニット関係
2
3
4
5
5
5
5
5
6
7
10
12
17
19
21
20
23
26
27
1
8
9
11
25
24
18
40
39
28
29
36
37
34
35
35
35
35
38
14
A
A
32
15
16
13
22
31
30
23
31
27
27
27
27
33
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17037 BASE UNIT
ベースユニット
1
2 401-35018 FEEDER BASE
フィーダベース
(1)
3 401-35019 TAPE GUIDE L
テープガイドＬ
(1)
4 401-44047 TAPE_GUIDE_R
テープガイドＲ
(1)
5 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(12)
6 400-95039 CABLE GUARD
ケーブルガード
(1)
7 SL-4051091-SC SCREW M5 L=10
座金付きなべ小ねじ Ｍ５ Ｌ＝１０
(2)
8 401-17478 PROTECT BR
プロテクトブラケット
(1)
9 SL-4030481-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ３ Ｌ＝４
(2)
10 401-15811 TAPE GUIDE F
テープガイドＦ
(1)
11 401-17508 WIRE GUIDE COVER
ワイヤーガイドカバー
(1)
12 SL-4850691-SC SCREW M2.5X6
なべ小ねじセムス Ｍ２．５Ｘ６
(2)
13 401-26880 X_AXIS_POSITION_PIN_ASM
Ｘ軸ポジションピン組
(1)
14 CM-3002000-01 FINGER INJURY CAUTION LABEL (16)
指怪我注意シール （１６）
(1)
15 401-18320 RATING LABEL MRF
定格銘板ＭＲＦ
(1)
16 EA-9500B02-00 CABLE BAND
束線バンド
(1)
17 SL-5030635-SN SCREW M3 L=6
座金付きバインド小ねじ Ｍ３ Ｌ＝６
(2)
18 PJ-3080600-05 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
19 SM-3032052-TN SCREW M3 L=20
丸ねじ Ｍ３ Ｌ＝２０
(1)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
21 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
22 401-35031 TAPE PRESSURE PLATE
テーププレッシャプレート
(1)
23 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
24 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.5)
25 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
26 401-44048 PROTECT_BR
プロテクトブラケット
(1)
27 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(5)
28 HX-0002100-00 CORD BUSHING
コードブッシュ
(1)
29 EA-9500B01-00 CABLE BAND
束線バンド
(2)
30 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
31 401-35030 TAPE ROOF
テープルーフ
(2)
32 401-17039 GUIDE UNIT
ガイドユニット
1
33 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
34 401-15806 TAPE GUIDE IN
テープガイドイン
(1)
35 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(4)
36 401-15808 TAPE UPPER GUIDE
テープアッパーガイド
(1)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
38 401-44040 TAPE_GUIDE_OUT
テープガイドアウト
(1)
39 401-15807 TAPE GUIDE IN BASE BR
テープガイドインベースブラケット
(1)
40 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
- 3 -
2. CLAMP UNIT & FEED UNIT COMPONENTS
クランプユニット・フィードユニット関係
８
９
９
７
１０
１６
１３
１５
３
４
６
５
１
２２
２３
２３
２４
２４
２５
２５
２８
３０
３１
３２
３３
３４
４５
４６
４８
４９
５０
５１
５２
２０
２１
５４
５５
５５
５７
２９
５３
１１
１７
Ａ
Ｂ
Ａ
２
Ｂ
１２
１４
５１
５２
５０
４９
４７
５８
５９
５６
１８
１８
１９
２７
３７
４２
４４
４３
４１
３８
３９
４０
４０
２６
２６
３５
３５
３６
３６
４８
