4 前のページから続くディスペンスバルブセレクションガイド / バルブアプリケーション 2 1 液剤バルブアプリケーションマイクロドットドットジェッティングポッティング封止線、ストライプ充填、パッケージングマイクロスプレー 316L 無菌マイクロスプレースプレー筒内側スプレー …

次のページに続く

ディスペンスバルブセレクションガイド / バルブアプリケーション

注：標準ノズルサイズの 27ゲージから33ゲージを使用する微小ドットアプリケーションには、バルブモデル741V-SS の代わりにxQR41をご指定ください

シアノアクリレートは、条件付きでの使用になります

1 2

液剤

バルブアプリケーション

マイクロドット

ドットジェッティングポッティング封止線、ストライプ

充填、

パッケージング

マイクロ

スプレー

316L無菌マイ

クロスプレー

スプレー

筒内側

スプレー

筒内側帯状

塗布

促進剤

xQR41 752V-UHSS Pµlse, P-Jet, P-Dot — — xQR41V 752V-UHSS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

活性剤

xQR41 752V-UHSS Pµlse, P-Jet, P-Dot — — xQR41V 752V-UHSS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

アルコール

xQR41 752V-UHSS Pµlse, P-Jet — — xQR41V 752V-UHSS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

嫌気性接着剤

xQR41 PEEK

752V-UHSS

xQR41 PEEK

752V-UHSS

Pµlse, P-Jet — — 752V-UHSS 725HF-A — — — — 7860C-RS

コンフォーマル

コーティング

xQR41 752V-UHSS Pµlse, P-Jet — 752V-UHSS 752V-UHSS 725HF-SS 781Mini 784S-SS 781S-SS — —

銅ろう付けペースト

— 725DA-SS — — — 725DA-SS 725HF-SS — — — — —

シアノアクリレート

xQR41 PEEK,

752V-UHSS

xQR41 PEEK

752V-UHSS

Pµlse, P-Jet, P-Dot — — 752V-UHSS — — — — — 7860C-RS

電解液

xQR41 752V-UHSS Pµlse, P-Jet — — — 752V-UHSS 781Mini 784S-SS 781S-SS — —

エポキシ

xQR41 752V-UHSS Pµlse, P-Dot 725DA-SS 725DA-SS 725DA-SS 725HF-SS — — — — —

液剤フラックス

xQR41 752V-UHSS Pµlse, P-Jet — — 752V-UHSS 725HF-SS 781Mini 784S-SS 781S-SS — —

フラックスペースト

xQR41 725DA-SS PµlsevP-Jet, P-Dot — — 725DA-SS 725HF-SS — — — — —

グリス: 低圧

(100psi、0.69MPaまで)

xQR41 725DA-SS Pµlse, P-Jet, P-Dot — — 725DA-SS 725HF-SS — — 781S-SS — —

グリス: 中圧

(300psi、2.07MPaまで)

xQR41 736HPA-NV Pµlse, P-Jet, P-Dot — — 736HPA-NV 736HPA-NV — — 781S-SS — —

グリス: 高圧

(2500psi、17.2MPaまで)

— 736HPA-NV Pµlse, P-Jet, P-Dot — — 736HPA-NV 736HPA-NV — — — — —

インク / 塗料

xQR41 752V-UHSS Pµlse, P-Jet — — xQR41V 725HF-SS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

オイル

xQR41 752V-UHSS Pµlse,

P-Jet, P-Dot — — xQR41V 725HF-SS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

前のページから続く

ディスペンスバルブセレクションガイド / バルブアプリケーション

液剤

バルブアプリケーション

マイクロドットドットジェッティングポッティング封止線、ストライプ

充填、

パッケージング

マイクロ

スプレー

316L無菌マイ

クロスプレー

スプレー

筒内側

スプレー

筒内側帯状

塗布

光学色素 /

光学ラッカー

702M-SS 702M-SS Pµlse — — 702M-SS — — — — — —

プライマー

xQR41 — Pµlse, P-Jet — — — — 781Mini — — 782RA —

試薬

754V-SS

Pµlse, P-Jet — — 754V-SS

754V-SS

781Mini 784S-SS 781S-SS — —

RTV、シーラント

低圧

xQR41 725DA-SS P-Jet, P-Dot 725DA-SS 725DA-SS 725DA-SS 725HF-SS — — — — —

R T V 、シーラント

中圧 / 高圧

xQR41

736HPA-NV P-Jet, P-Dot 736HPA-NV 736HPA-NV 736HPA-NV 736HPA-NV — — — — —

生理食塩水

— 754V-SS

Pµlse, P-Jet — — 754V-SS

754V-SS

— 784S-SS — — —

シリコーン

— 736HPA-NV Pµlse, P-Jet, P-Dot 736HPA-NV 736HPA-NV 736HPA-NV — 781Mini — 781S-SS — —

シリコーンオイル

xQR41, 741MD xQR41V, 741V-SS Pµlse, P-Jet, P-Dot — — xQR41V, 741V-SS — — 784S-SS — — —

ソルダーレジスト

— 725DA-SS Pµlse, P-Jet, P-Dot — — 725DA-SS 725HF-SS — — — — —

溶剤

xQR41, 741MD xQR41V, 741V-SS Pµlse, P-Jet — — xQR41V, 741V-SS 752V-UHSS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

ソルダーペースト

794 794 P-Jet , SolderPlus — — 794 — — — — — —

熱伝導性材料 (TIM)

794-TC 794-TC — — — 794-TC — — — — — —

UV硬化、光硬化

xQR41, 741MD 752V-SS Pµlse, P-Jet, P-Dot 752V-SS 752V-SS xQR41V, 752V-SS 725HF-A — — — —

—

UV硬化型嫌気

接着剤

xQR41, 752V-SS xQR41, 752V-SS Pµlse, P-Jet 752V-SS 752V-SS 752V-SS 725HF-A — — — — —

水

xQR41 752V-UHSS Pµlse, P-Jet — — xQR41V, 741V-SS 752V-UHSS 781Mini 784S-SS 781S-SS 782RA 7860C-RS

白色接着剤

— 725DA-SS P-Jet — — 725DA-SS 725HF-SS — — — — 7860C-RS

重要：低粘度から中粘度の液剤塗布で、無菌液流経路付き接液部SUS316Lの液剤ボ

ディーの使用が望ましい場合は、754V-SSダイヤフラムバルブをご選択ください

xQR41は、中圧使用のみです

許容液温736HPA-NV, 741V, 781Mini, 781Sシリーズ：110°C その他のバルブ： 43°C

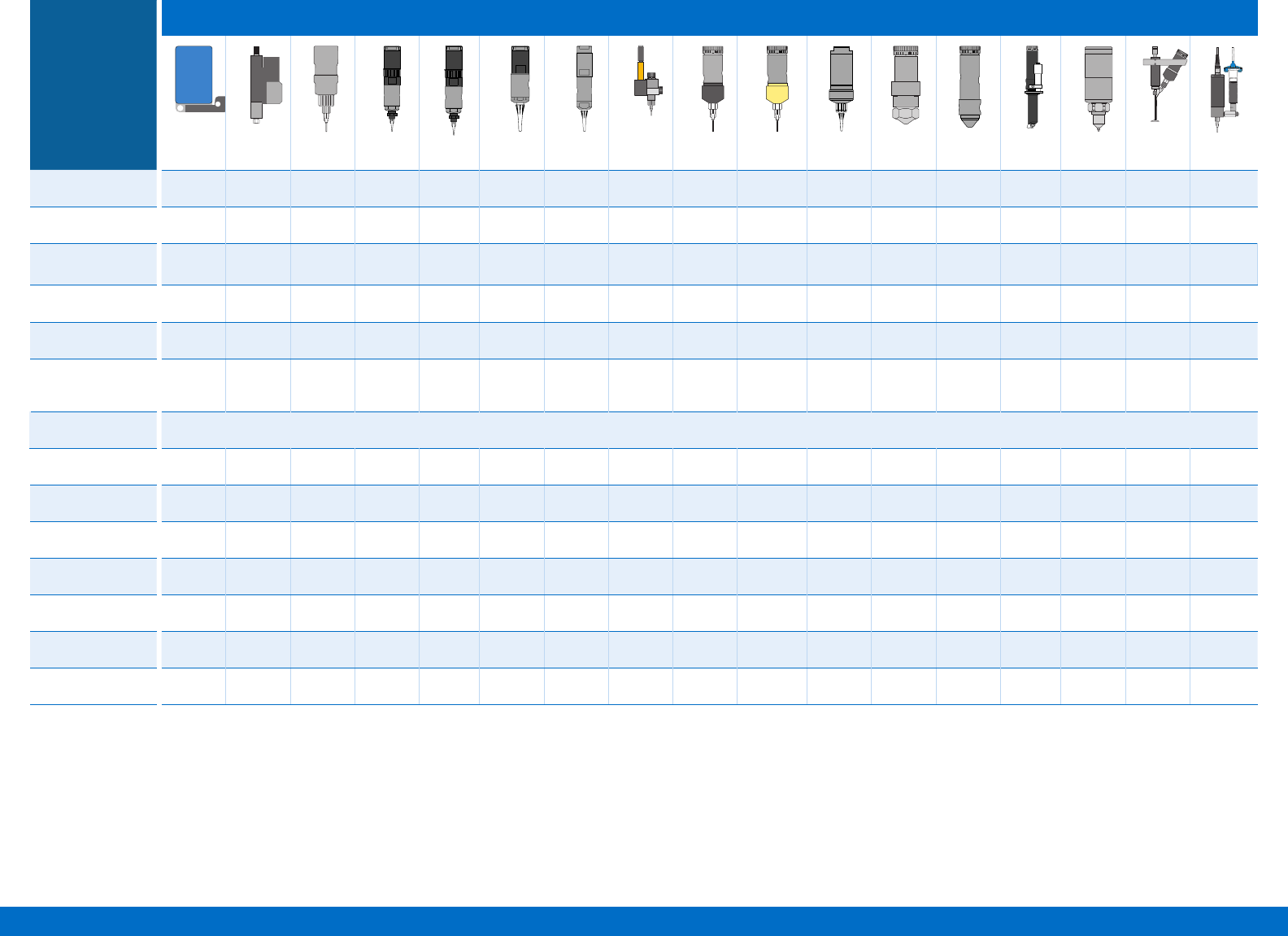

ディスペンスバルブセレクションガイド / バルブ機能

バルブ機能

バルブ機能一覧

PICO Pµlse

Liquidyn

702M-SS 725DA-SS 725HF-SS 725HF-A 736HPA-NV xQR41 / V

741V / MD

752V-SS 752V-UHSS 754V-SS

781Mini

787MS-SS

781S-SS 782RA 784S-SS 7860C-RS

794

794-TC

流量調整

P-Jet

P P

— — —

P P P P P P P P

—

エアーカットオフ

—

— — — — — — — — —

P P P

—

サイクルレート

≥ 150Hz

1000Hz

P-Jet

P-Dot

— — — — — — — — — — — — — — —

フェイルセーフ

ノーマルクローズ

—

P P P P P P P P P P P P P P

— —

接液部FDA準拠

— —

P P P P

—

P P P P P P

—

P P

—

接液ボディー材質

303 SS

303 SS 303 SS 303 SS Acetal 303 SS

303 SS

Acetal

UHMW

316L 303 SS 303 SS — 316L —

440C /

タングステン

カーバイド

モジュラーデザイン

P P

— — — — — xQR41 / V — — —

— — — — —

クイックリリース

メンテナンス

— — — — — — xQR41 / V — — —

— — — —

小型性

— —

— — — — xQR41 / V — — —

— — — — —

スナッフバック機能

— — —

P P P P

— — — — — — — — —

ストローク調整目盛

— —

— — — —

P P P P P P P P

— —

いじり動防止機能付

ストローク調整

— —

— — — —

P P

—

° °

— —

UHMW

ポリマー製

ダイヤフラム

— —

P P P P

— —

P P

PTFE — — — PTFE — —

SUS303製

エアシリンダー

— —

— — —

xQR41

741V-SS

P P

316L

P P

— 316L — —

塗布条件について確認が必要

Ultra High Molecular Weight polyethylene の略

741V-SSモデルのみ

xQR41モデルのPEEK接液ボディー選択時のみ使用可能

781Mini モデルのみ

PICO Pµlse, P-Dot, P-JetのPEEK接液ボディー選択時のみ使用可能

オプションでステンレススチール製の接液ボディーの選択も

該当 |

オプション | — 非該当
