Kit Name Rank Q'ty 番号 Part No. キ ット 名 品番 数量 ﾗﾝｸ 頁 Page No. 2 CM 400 - M : モジ ュラ ー マウ ンタ CM400-M : Modular Placement Machine ユ ニ ッ ト リ スト Model No. 製品品番 Model Name 製品名称 NM-EJM2A UNIT LIST 1 9 N610027774AA HUB Power B…
2
CM
400
-
M
:
モジュラーマウンタ
CM400-M : Modular Placement Machine

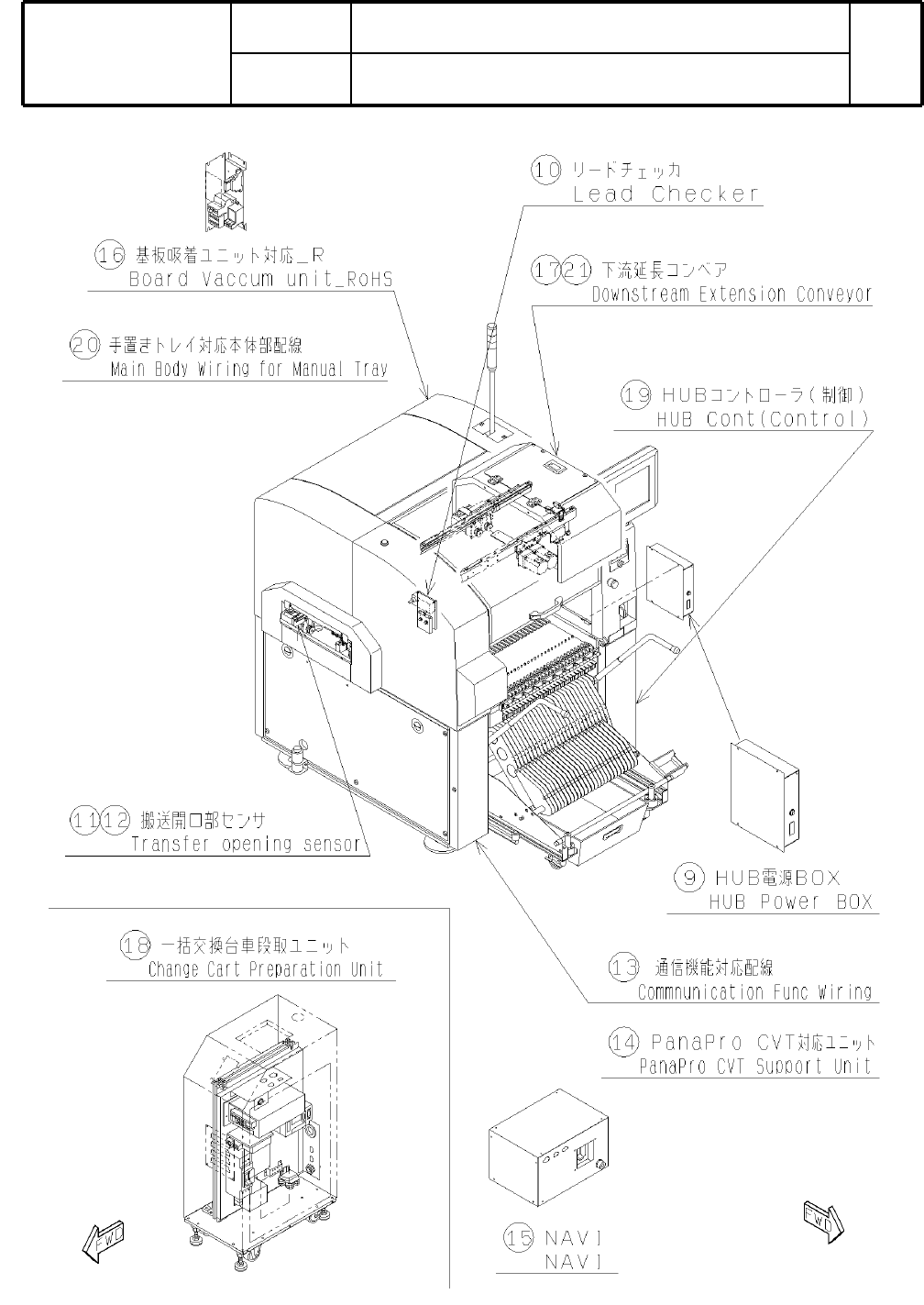

ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM2A
UNIT LAYOUT
-
-
U3
( KEJM2AE-01-2 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量
ﾗﾝｸ 頁
PageNo.
2
CM
400
-
M
:
モジュラーマウンタ
CM400-M : Modular Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM2A
UNIT LIST
1
9
N610027774AA HUB Power BOX_RoHS
HUB電源BOX_RoHS
E17
1
10
N610024023AA Lead chekerAF(Fop)_R
リードチェッカAF(Fop)_R
E19
1
11
N610024090AA
Transportation opening sensor (left)_R
搬送開口部センサー(左)_R
E21
1
12
N610024091AA
Transportation opening sensor (Right)_R
搬送開口部センサー(右)_R
E23
1
13
N610023748AA
Commnunication Func Wiring(RS232C/RS422)_R
通信機能対応配線(RS232C/RS422/NAVI)_R
E25
1
14
N610018522AA PanaPro CVT Support Unit_R
PanaPro CVT対応ユニット_R
E27
1
15
N610008780AA FCT(Full Component Trace)
FCT(Full Component Trace)対応
E29
1
16
N610024062AA Board Vaccum unit_RoHS
基板吸着ユニット対応_R
E31
1
17
N610004081AA
Downstream Extension Conveyor Unit(Left Side of Machine)
下流延長コンベアユニット(マシン左側)
E33
1
18
NMEJW1A Change Cart Preparation Unit
一括交換台車段取ユニット
E35
1
19
N610030557AA HUB Cont (Control)
HUB コントローラ(制御)
E37
1
20
N610003023AA Main Body Wiring for Manual Tray
手置きトレイ対応本体部配線
E39
1
21
N610006859AA
Downstream Extension Conveyor (Right Side of Machine)
下流延長コンベアユニット(マシン右側)
E41
U4
-
-
( KEJM2AE-01-2 )
1
本体部
取付
制御
KIT
_
RoHS
Electric KIT on Main Body_RoHS
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610031845AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
E1
