2-35
2

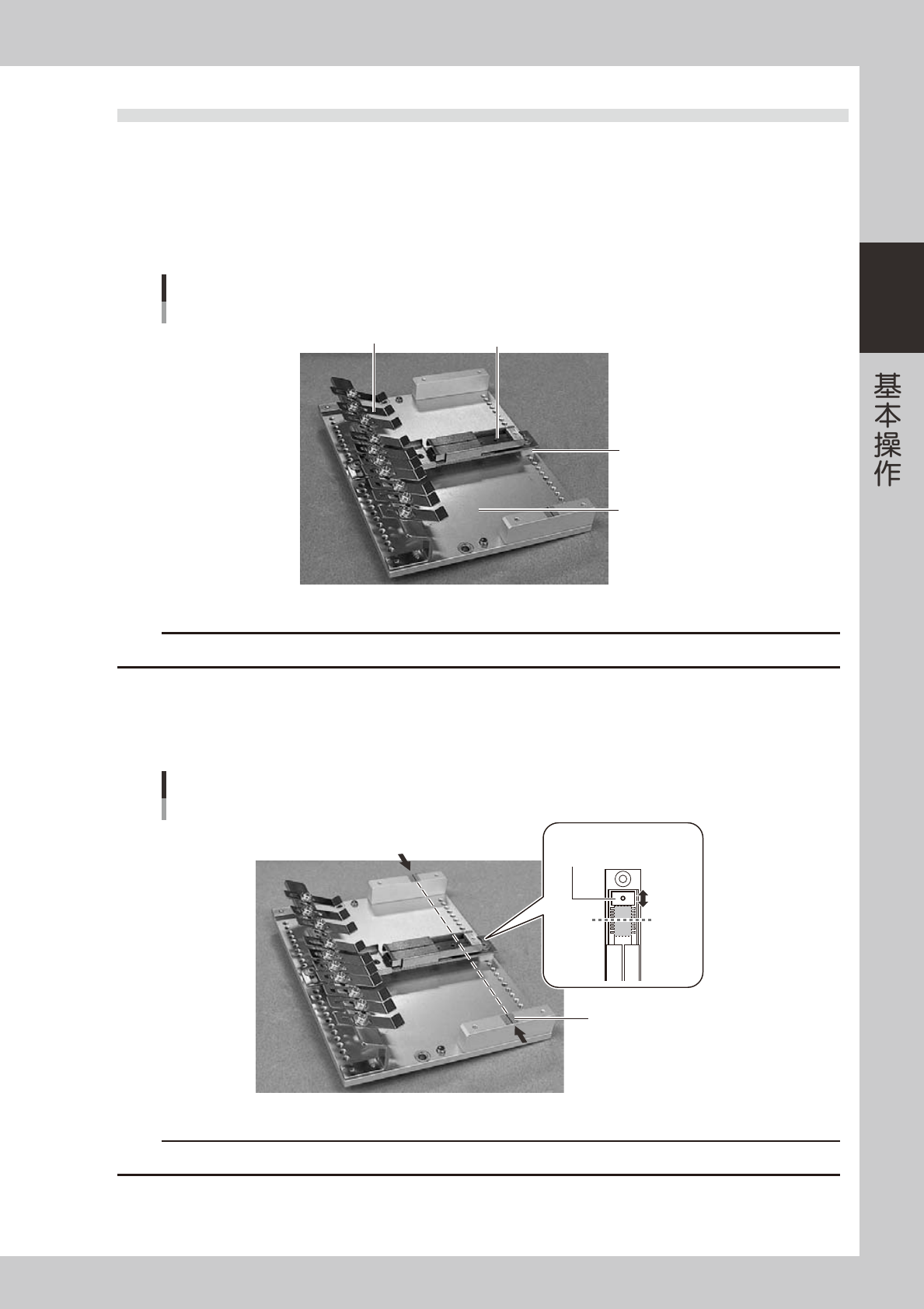

4.2 宽幅多杆式送料器
4.2.1 料杆的安装
1
将传送轨安装在安装板上。
将与料杆宽度相应的传送轨安装在安装板上，并用螺钉固定。
如传送轨的高度低于安装板的高度，必须使用附带的垫块垫在传送轨与安装板之间，使吸附高度一致。
传送轨的安装
安装板
垫块
传送轨
料杆压板
25217-L2-00
c
注意
传送轨必须使用 YAMAHA 专用的产品。如不使用专用传送轨，可能会导致与贴装头发生碰撞。
2
调节挡板的位置。
如下图所示，连线的位置为元件的吸附点。
旋松传送轨背面的螺钉，调节挡板的位置，使元件的中心对准吸附点。
吸附点
吸附点
线
挡板
吸附点
25218-L2-00
c
注意
元件必须使用长度在 36mm 以下的元件。超过 36mm 的元件，送料器即使运行，元件也不会被传送。
2-36
2
3
将安装板安装在宽幅多杆式送料器机体上。
将安装板的定位销插入底板，用 2 根安装板固定螺钉进行固定。
安装板的安装
安装板
定位销
安装板
固定螺钉
安装板
固定螺钉
底板
送料器机体
25219-L2-00
4
取下料杆的胶塞。
杆装元件的料杆两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使元件从料杆中掉落。
5
将料杆插入传送轨。
如下图所示，将料杆穿过料杆压板下方插入传送轨。
c
注意
注意电子元件的传送方向和正反面。
料杆的插入
料杆压板A
料杆
传送轨
25220-L2-00
2-37
2
■ 如料杆可能脱落或过于挠曲时
需调节料杆压板 B 的弹簧片。
旋松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
料杆压板
料杆支撑部
料杆压板B
25221-L2-00
■ 如料杆太短无法到达料杆支撑部时
如下图所示，升高调节板，使其从下方抬高料杆。
调节板
料杆
调节板
25222-L2-00
