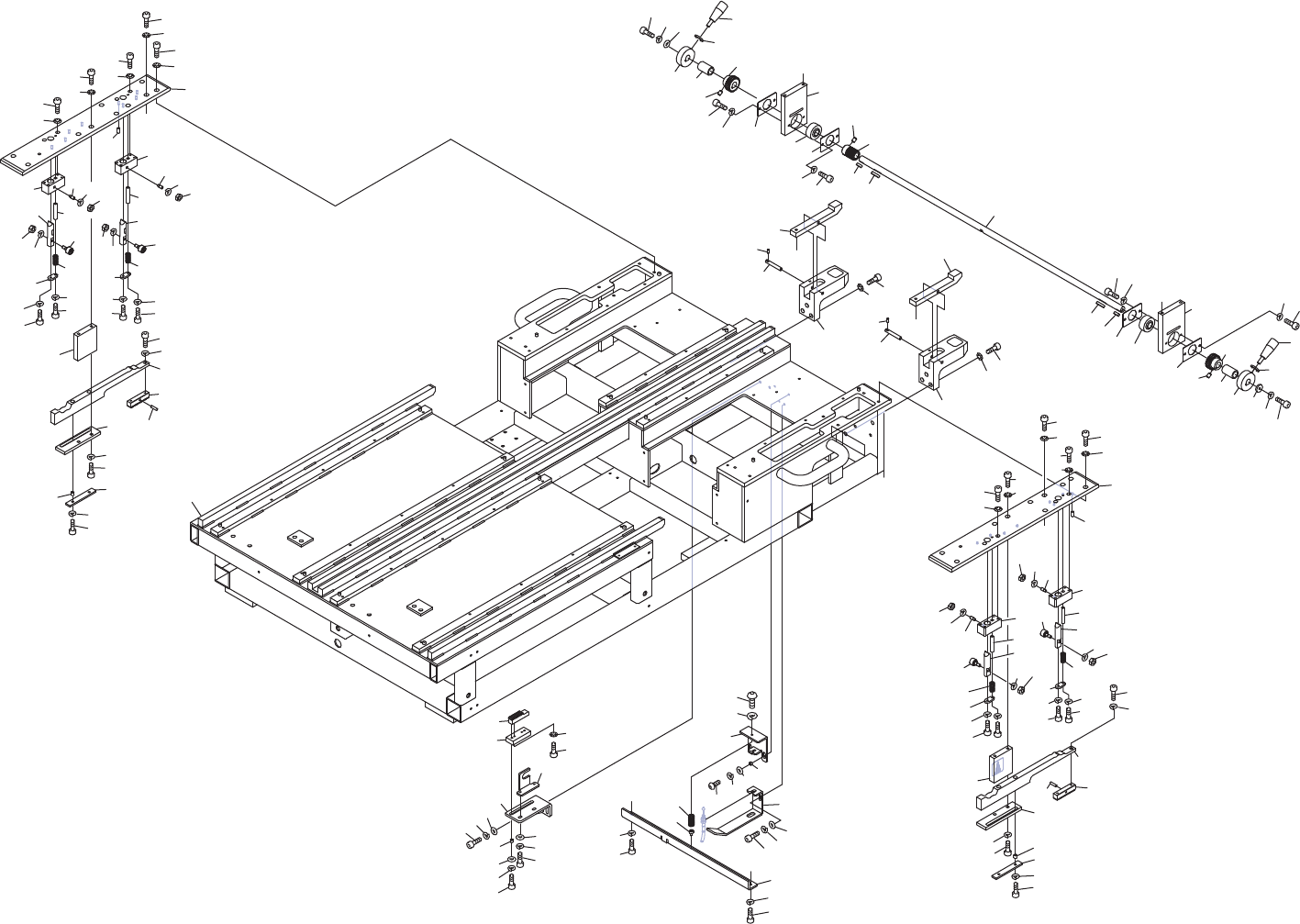

MCU IIc 2/
UX05110
594
PTS- NXT3c- 07
MCU IIc 2/
UX05110
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB092B1 1 BKT
ＢＫＴ
2 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
3 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
4 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
5 PB092C1 1 BKT
ＢＫＴ
6 H5427C 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
7 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
8 W1108E 2 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
9 PB092K1 1 COVER, SLIDE
カバー　スライド
10 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
11 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
12 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
13 PB092N0 1 SLIDER
スライダ
14 K5257K 1 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X015
15 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
16 PB094B2 1 BKT, CONNECTING
ＢＫＴ　ツナギ
17 H5425Z 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3ｶ ｼﾛ)
18 H5427C 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
19 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
20 PM0HGR1 2 GUIDE, CLAMP
ガイド　クランプ
21 H5428L 6 BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3ｶ ｼﾛ)
22 W1014A 6 WASHER, CONICAL
ワッシャ　皿
M- 8-H
23 PM0HHC0 1 SLIDER
スライダ
24 PM0HKA1 2 LEVER
レバー
25 PM52581 2 PIN
ピン
26 N4029A 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X008 ｸﾎﾞﾐｻｷ
27 PM82132 3 COLLAR
カラー
28 K5257H 3 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M04X012
29 W1106D 3 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
30 W1108S 3 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
31 PM93242 2 COLLAR
カラー
32 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
33 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
34 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
35 S30197 1 SPRING
スプリング
SWY11-40
36 XR00371 1 RACK
ラック
37 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
38 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
40 H65747 2 BEARING, SPHERICAL
ベアリング　球面
PB12
41 H61285 2 HANDLE
ハンドル
GRAM6
42 W1108H 2 WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3ｶｼﾛ)
43 K2107D 2 KEY
キー
KEG4-12
44 K2107L 2 KEY
キー
KES4-20
45 PB092F0 4 RETAINER, BEARING
押え　ベアリング
46 H5426H 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3ｶ ｼﾛ)
47 W1106D 8 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
48 PM0HGG1 2 BKT
ＢＫＴ
49 PM0HGT1 2 COLLAR
カラー
50 PM0HGZ1 1 SHAFT
シャフト
51 PM0HHX1 2 HOLDER, BEARING
ホルダ　ベアリング
52 H54269 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3ｶｼﾛ)
595
PTS- NXT3c- 07
MCU IIc 2/
UX05110
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
53 W1012A 4 WASHER, CONICAL
ワッシャ　皿
M-5-L
54 W10922 2 WASHER
ワッシャ
WSSM16-4-3
55 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
56 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
57 XG02070 1 GEAR
ギヤ
58 N4028A 1 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X006 ｸﾎﾞﾐｻｷ
59 XG02090 2 GEAR
ギヤ
60 N4026A 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M04X004 ｸﾎﾞﾐｻｷ
61 2MGLBS000701 4 HOLDER, STOPPER
ホルダ　ストッパ
62 H5426K 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
63 W1011A 8 WASHER, CONICAL
ワッシャ　皿
M-4-L
64 2MGLBS000800 1 PLATE
プレート
65 H54269 6 BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3ｶｼﾛ)
66 W1012A 6 WASHER, CONICAL
ワッシャ　皿
M-5-L
67 2MGLBS000900 1 PLATE
プレート
68 H54269 6 BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3ｶｼﾛ)
69 W1012A 6 WASHER, CONICAL
ワッシャ　皿
M-5-L
70 2MGLBZ001101 2 RACK
ラック
71 H54252 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
72 W1010A 4 WASHER, CONICAL
ワッシャ　皿
M-3-L
73 H2092X 16 PIN, PARALLEL
ピン　平行
φ03X08 A種(m6)
74 H2093X 2 PIN, PARALLEL
ピン　平行
φ04X16 A種(m6)
75 H60444 4 BOLT
ボルト
MSSG5-12
76 W1106E 4 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
77 N1079Y 4 NUT, HEX
ナット　六角
M05 3ｼｭ(3ｶｼﾛ)
78 K1112A 4 CAM FOLLOWER
カムフォロア
CF5UU-A
79 N1079C 4 NUT, HEX
ナット　六角
M05 P=0.8 1ｼｭ(3ｶｼﾛ)
80 W1106E 4 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
81 PB092S1 2 PLATE
プレート
82 H5426N 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
83 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
84 PB092Y0 2 PLATE
プレート
85 H5427C 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
86 W1106E 4 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
87 PB09NS0 4 PLATE
プレート
88 H54252 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
89 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
90 PM0HGS2 2 CAM, PLATE
カム　板
91 PM0HGW2 4 COLLAR
カラー
92 PM0HHA2 4 STOPPER
ストッパ
93 PM0HHF0 4 PIN, GUIDE
ピン　ガイド
94 PM0HHM1 2 BLOCK
ブロック
95 H54269 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3ｶｼﾛ)
96 W1012A 4 WASHER, CONICAL
ワッシャ　皿
M-5-L
97 S32616 4 SPRING
スプリング
WT10-30
98 PM0H9Z6 1 FRAME
フレーム
596
