Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
12
1.7 Adapter (Dritte Gurtrolle)
1.7.1 Inhalt Nachrüstsatz (Art. Nr.: 00119642-01)
Stück Bezeichnung Artikel-Nr.:
- 1 Konsole links komplett 03012611-01
- 1 Konsole rechts komplett 03012647-01
- Montagematerial
1.7.2 Einbau
: Öffnen Sie die Schutzhaube.
: Docken Sie den BE-Wagen vom Bestückautomaten ab.
: Nehmen Sie die Gurtrollen aus dem Gurtrollencontainer.
: Nehmen Sie die äußeren Gurttrennbleche (links und rechts) aus dem BE-Wagen.
1
1
1
1
1
1
1
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
13
: Lösen Sie die vier Schrauben, mit denen der Gurtrollencontainer befestigt ist, und entnehmen
Sie ihn.
1
1
: Positionieren Sie die Konsolen rechtwinklig zur Schottwand und fixieren Sie sie leicht mit zwei
Schrauben.
1
1
: Legen Sie den Adapter (Dritte Gurtrolle) auf die Konsolen und prüfen Sie die Lage mit einer
Wasserwaage.
Bei geradem Adapter ziehen Sie die Schrauben der Konsolen fest.
1
1
2 Schrauben
Bohrung in der Konsole
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
14
Im vorderen Teil der Konsole befindet sich eine Bohrung (siehe Foto oben).
In der dahinterliegenden Wand ist je nach BE-Wagen eine Bohrung mit Schweiß-Mutter dahinter
vorhanden oder auch nicht. 1
: Wenn ja, dann schrauben Sie eine Schraube (M 6) entsprechend den beiden anderen ein.
: Wenn nicht, dann bohren Sie mit einer Bohrmaschine ein Loch mit dem Durchmesser 6,2 mm
von der montierten Konsole ab.
: Drücken Sie einen Kerbspanstift mit dem Außen-Durchmesser 6,5 mm in das gebohrte Loch.
Der geschlitzte Stift sitzt somit fest!
: Befestigen Sie den Adapter mit zwei Schrauben auf jeder Seite.
1

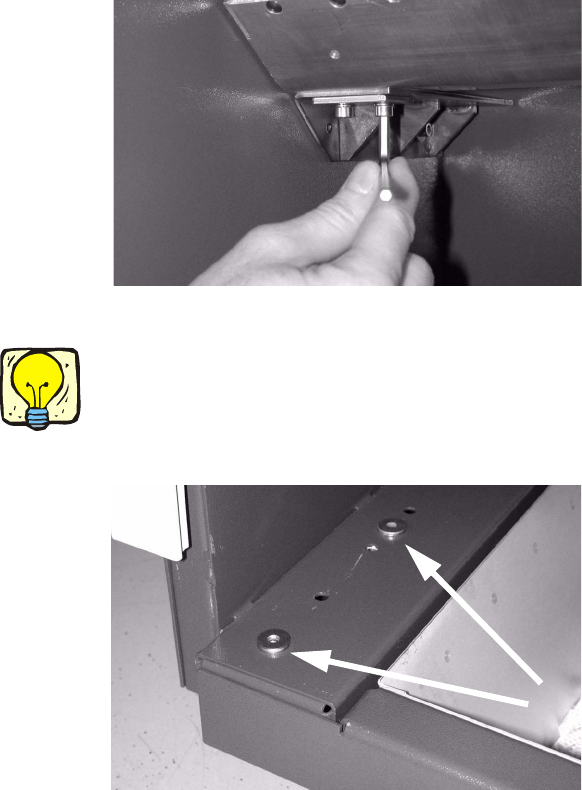

: Positionieren Sie die Beilagscheiben auf den Anschraublöchern für den Gurtrollencontainer.
1
Wenn Sie die Beilagscheiben mit Klebeband fixieren, verrutschen Sie beim Aufsetzen des Gurt-
rollencontainers nicht. 1
1
1
: Bauen Sie den Gurtrollencontainer um 110 mm nach vorne versetzt wieder ein.
: Setzen Sie die Gurttrennbleche wieder ein.
: Schieben Sie den Gurtabfallbehälter unter den BE-Wagen.
