XIA-MD1000操作手册.pdf - 第13页
2.6.4 印刷后 印刷之后，对于桌上型 AOI 而言，使用离线抽检法也是比较合适的。 12

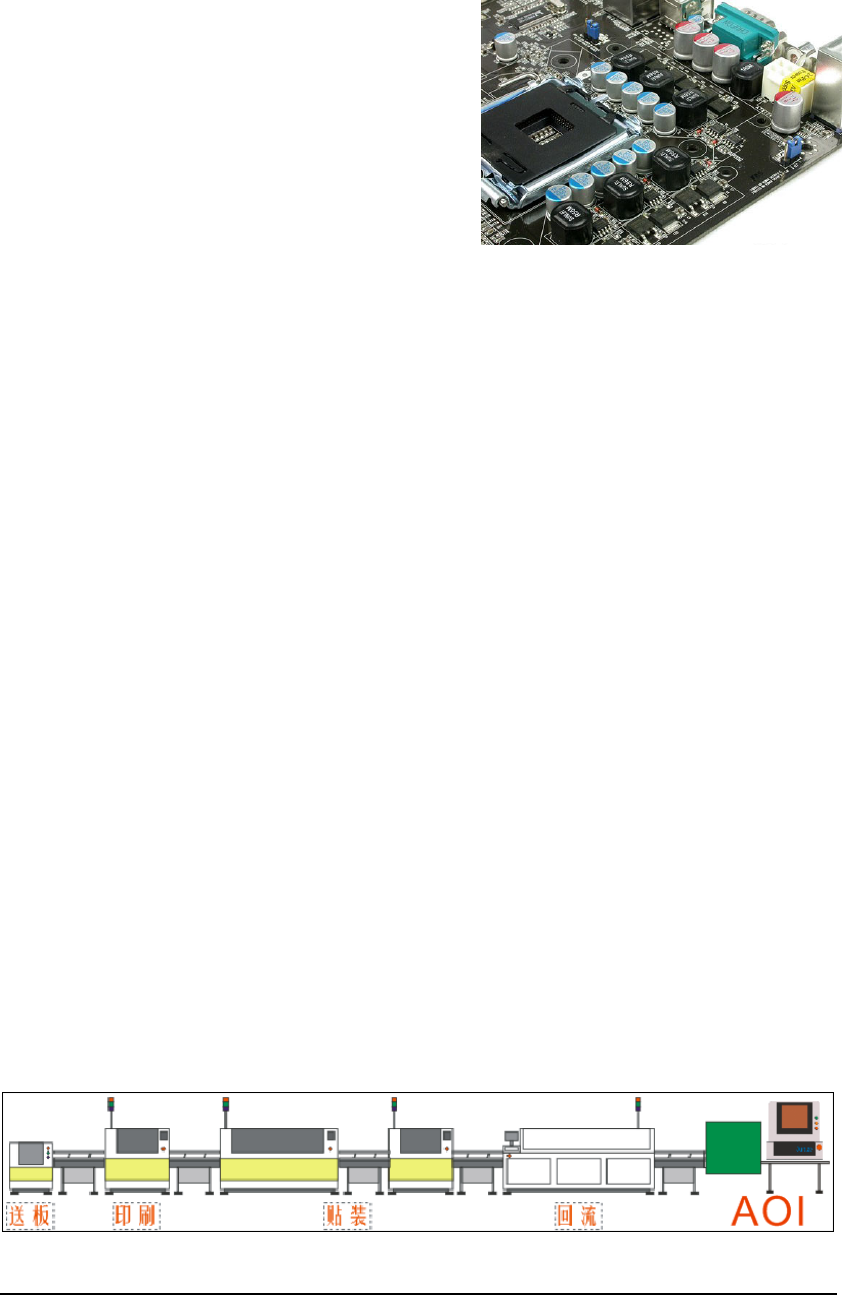

2.5.9 镜面反射和扩散反射
具有镜面反射性质的只有焊锡、电极、
管脚部。此外的部分照射光为扩散反射，红
色、绿色、蓝色光合成为白色，所以摄取的
画像与原物相同。
2.6 使用方案
2.6.1 桌上型 AOI 的合理安排
AOI 可以在 SMT 生产的各个环节起到检测作用，目前常见的放置位置是：印刷之后，回
流焊前，回流焊后。根据这三个放置点，我们可以将其主导思想分为两种：缺陷防止和缺陷
发现，当放在 SMT 印刷机之后或者放在元件贴装之后视为缺陷防止，当放在回流焊之后时，
这是制造工艺的最后步骤，视为缺陷发现。
桌上型 AOI 由于其自身的一些限制，最适合的放置位置就是放在回流焊后。当然印刷后
和贴片后都可以作为抽检之用。
2.6.2 炉前
回流焊前，桌上机较适用离线抽检法。
2.6.3 炉后
回流焊后，这是桌上型 AOI 最好的选择，因为这个位置可以发现全部装配错误，避免有
缺陷的产品流入客户手中，回流焊后检测能够提供高度的安全性，它可以识别由焊膏印刷，
元件贴装和回流过程引起的缺陷，支持最终品质目标。
11
2.6.4 印刷后
印刷之后，对于桌上型 AOI 而言，使用离线抽检法也是比较合适的。
12
第三章 设备简介
3.1 机器介绍
JUTZE “XIA”系列检查设备是新一代外观检查设备。相比上一代机器， 采用了新的一
体式结构机架设计，提升了机器的强度，稳定性。同时，机器更为美观紧凑，用户操作方式
也更加合理。
“XIA”系列包括 XIA-MI1000、XIA-MI2000、XIA-MD1000、XIA-MD2000、XIA-MA2000
等。本手册针对 XIA-MD1000 系列。
3.2 外观介绍
3.2.1 侧视图：
⑤
①
④
②
⑥
③
① X 轴相机及灯源
② 左开始按钮
左开始按钮：当设置为左开始按钮时，按下该按钮开始。
③ Table（PCBA 检测放置区）
④ 右开始按钮、ServerOn、紧急停止
右开始按钮：当设置为右开始按钮时，按下该按钮开始。
ServerOn：伺服电源开启。
紧急停止：发生紧急情况或危险时迅速按下。
13
