可以设定选择的零件所属板号、使用哪两个 MARK、角度旋转等。 子基板复制： 输入需要复制的板号、X/Y 方向的间距、X/Y 方向需要复制的板数。 CAD 转换： 一般常用的有“通用 CAD 转换” 具体操作详见编程手册 CAD 转换章节。 元件管理： 24

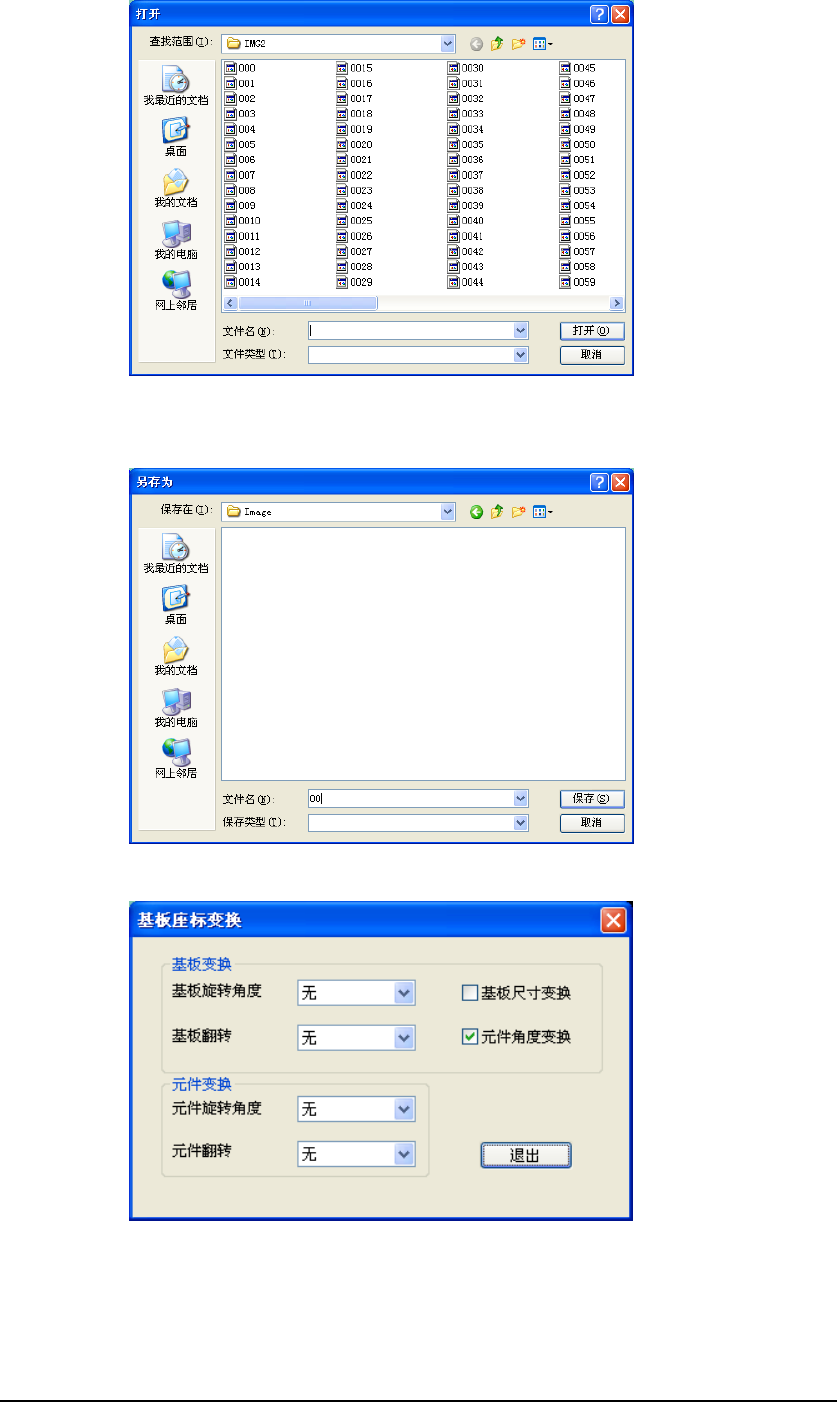

保存图片：保存获得的大图
在弹出的对话框中输入需要保存的文件名，例如：“00”
基板坐标变换：
在弹出的窗口中可作基板旋转、基板镜像、元件旋转、元件镜像等。
子基板设定：
在弹出的窗口中
23
可以设定选择的零件所属板号、使用哪两个 MARK、角度旋转等。
子基板复制：
输入需要复制的板号、X/Y 方向的间距、X/Y 方向需要复制的板数。
CAD 转换：
一般常用的有“通用 CAD 转换”
具体操作详见编程手册 CAD 转换章节。
元件管理：
24
运行菜单
自动：自动测试由此开始
模拟：模拟自动测试，机械部分不动。
远程调试: 离线调试功能,在主设备不停止生产的情况下调试程序。
归零：设备归零，在第一次开启时需要归零。设备紧急状态解除后需要归
零。
检查 MARK：单独检查 MARK。
检查基板：单步检查动作。
搬入基板：完成进板动作。
移动基板至出口：移动基板到出口位置。
移动基板至进口：移动基板到进口位置。
采集基板全图：获取当前设备内的基板全图。
触发相机：单次触发相机，获取当前相机位置处的影像。
停止：控制设备到停止状态，检查停止。黄灯亮。
元件库菜单
元件库导入/导出：
在弹出的窗口中，可以点击“导出选中”可导出选中的元件库。
25
