1. ピストン周りのパッキンの交換
5
供給エアを止めて、エアホースを外します。
マシン本体の左下のエア供給/ 排出スイッチを閉めて
エアを遮断してから、エジェクターバルブユニット
に接続されているエアホース (φ8) を次のように外
してください。
1. エアホースの結束バンドを切ります。
2. エジェクターバルブ左側のエアジョイントからエ
アホースを外します。
3. エジェクターバルブ右側のエアホースは、X 軸の
ケーブルダクトから出ているエアジョイントから
外します。
6
エジェクターバルブユニットを取り外します。
六角レンチ (2.5)でエジェクターバルブユニットの取
り付けボルト4 本を外し、エジェクターバルブユ
ニットを取り外してください。
n
要点
ヘッド部のカバーフレームをできるだけ開き、エジェクターバルブユ
ニットをやや斜めに持ちながら取り出してください。
c
注意
エジェクターバルブユニットが取り付けられていたマニホールドブ
ロックのエア路穴にOリングがはめ込まれています。落とさないよう
に注意してください。
7
マニホールドブロックの左上と右上のスペー
サーを外します。
7mm スパナでスペーサーを緩めて取り外してくださ
い。必要に応じて、センサー類のハーネスをスペー
サーに留めている結束バンドも切ってください。
8
マニホールドブロックを取り外します。
1. マニホールドブロックの裏側に上からＴレンチ
(2.5) を入れて、取り付けボルト8 本を外します。
2. マニホールドブロックを上に持ち上げながら、
ヘッド部から取り出します。
クラッチプラグやプラグの上部が現れます。 (場合
によって、プラグとピストンがマニホールドブ
ロックと一緒に外れることがありますので、落と
さないように注意してください。)
n
要点
取り付けボルト8本を外したら、マニホールドブロックをゆっくりと
ずるように引き上げ、ハーネスやスティをよけながら上から取り出し
てください。
c
注意
マニホールドブロックのエア路穴にOリングがはめ込まれています。
落とさないように注意してください。

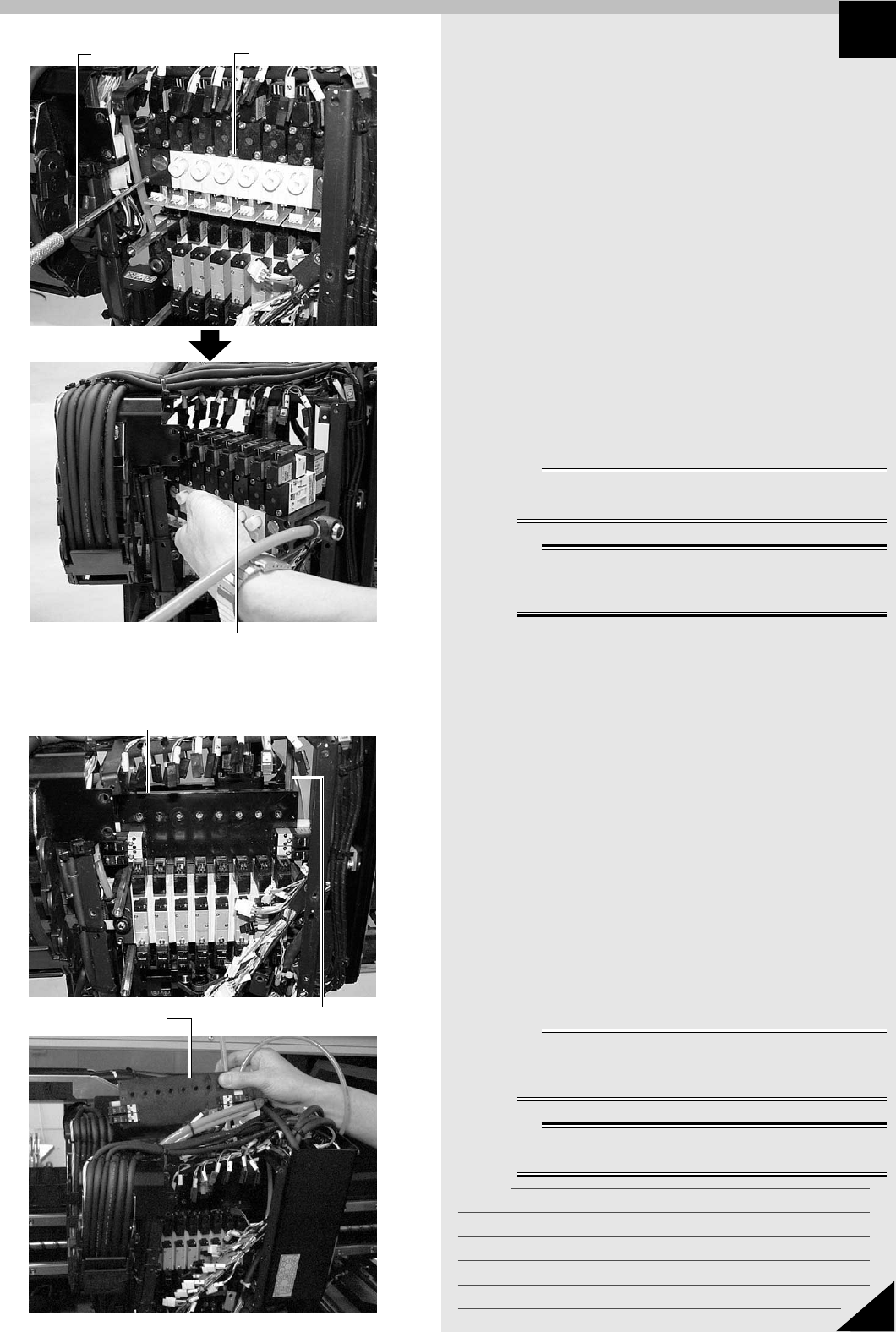

Step 6
Step 8
エジェクターバルブユニットを
斜めにしながら取り出す
六角レンチ（2.5） エジェクターバルブ
マニホールドブロックの裏側に上からTレンチ（2.5）
を入れてボルト8本を緩める
スペーサー
マニホールドブロック
を上から取り出す
メモ
4
1
Section
JMC9016121
1. ピストン周りのパッキンの交換
9
プラグとピストンを取り出します。
マニホールドブロックを取り出した後、プラグとピ
ストンがヘッド部に残っているときは、M3 ボルトを
プラグに少しねじ込んで上に引き上げると、プラグ
とピストンが容易に取り出せます。(Step 9A, 9B)
プラグとピストンがマニホールドブロックと一緒に
取り出されたときは、マニホールドブロックから手
で引き抜いてください。(Step 9C)
Step 9A
Step 9B
M3ボルトを利用してプラグとピストンを引き抜く
Step 9C
マニホールドブロック
メモ
5
1
Section
JMC9016121
1. ピストン周りのパッキンの交換
0
パッキンを交換します。
下図を参考に、ピストン、プラグ、クラッチピスト
ンのO リングとY パッキンを交換してください。
c
注意
Yパッキンをはめ込むときに、上下方向を間違えないようにしてくだ
さい。
■ピストン/ プラグ周りのパッキン
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y
Y-packing
(90990-22J001)
Y-packing
(90990-22J015)
Y-packing
(90990-22J002)
Y-packing
(90990-22J002)
KV8-M7104 (PISTON)
KV8-M7103 (PISTON/PLUG)
O-ring
(90990-17J007)
Y-packing
(90990-22J006)
KV8-M7103 (PLUG)KV8-M7103 (PLUG)
q
パッキンにグリスを塗布します。
O リングおよび Y パッキンにモリコートグリスを均
一に塗布してください。
w
ピストン/ プラグをヘッド部の元の位置に挿入
します。
Step 11
パッキン交換後、モリコートを均一に塗布する
Step 12
ピストン/プラグを元どおりに挿入する
