3.1.2. 2M-BASE CONTROL BOX 1/3 3.1.2. 2M-ベースコントロールBOX 1/3 UB00628 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB45422 1 FRAME フレーム FE 2 K2024W 2 CASTER, UNIVERS…

100%1 / 877
3. BASE / ベース 170 PTS-NXT-08JE

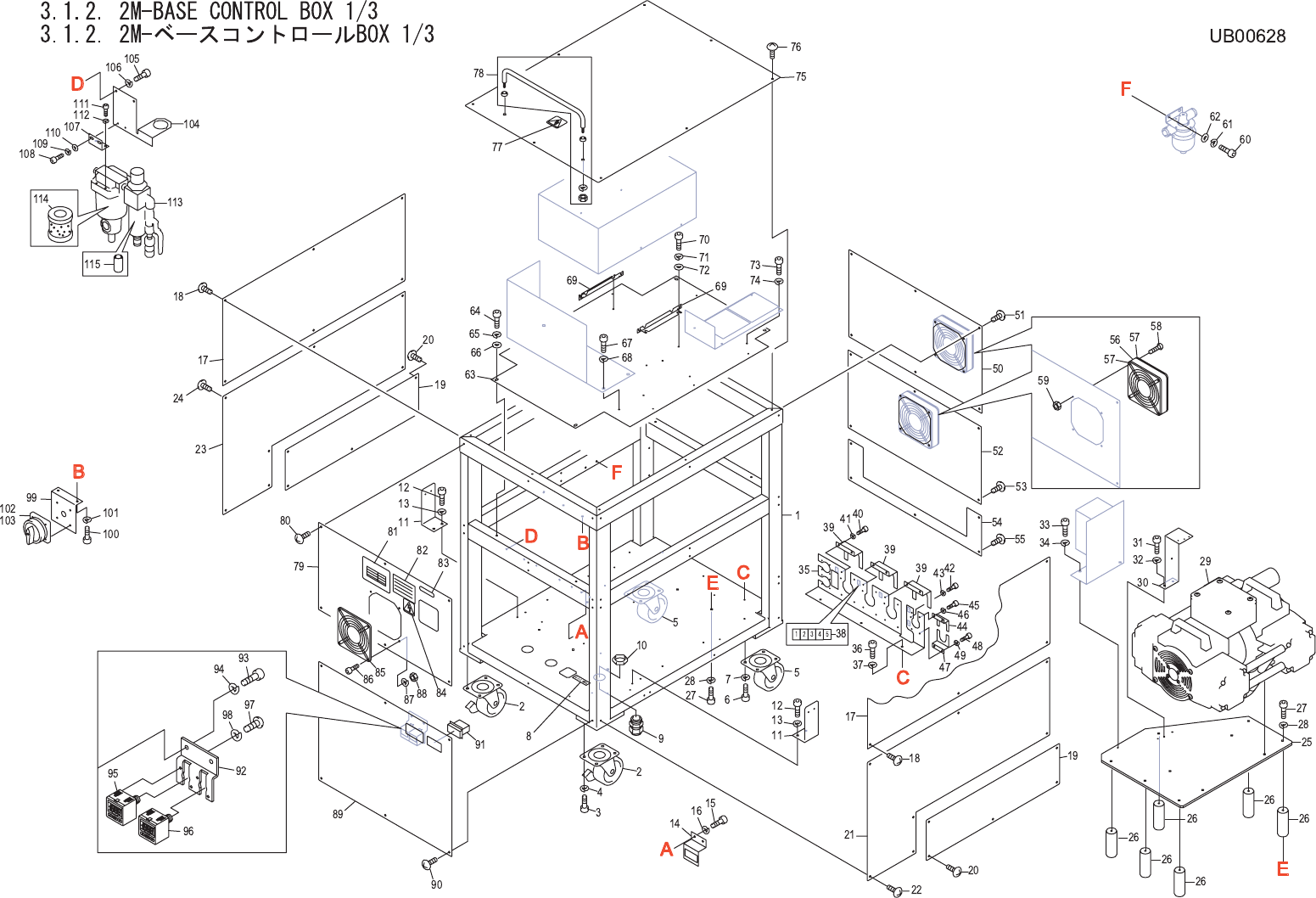

3.1.2. 2M-BASE CONTROL BOX 1/3
3.1.2. 2M-ベースコントロールBOX 1/3
UB00628
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB45422 1 FRAME フレーム FE
2 K2024W 2 CASTER, UNIVERSAL キャスタ 自在 NO.105-N-S OT
3 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
4 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 K2024R 2 CASTER キャスタ NO.105-N OT
6 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
7 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
8 PZ07820 1 SEAL シール PL
9 K5372T 1 CONNECTOR コネクタ ST21 OT
10 N10113 1 NUT ナット GMP21 5301 9050 OT
11 PB45751 2 BKT ＢＫＴ FE
12 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB44590 1 BKT ＢＫＴ FE
15 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 PB21032 2 COVER, SIDE カバー サイド FE
18 K5207A 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
19 PB45490 2 COVER カバー FE
20 K5207A 10 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
21 PB45460 1 COVER, SIDE カバー サイド FE
22 K5207A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
23 PB45450 1 COVER, SIDE カバー サイド FE
24 K5207A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
25 PB45530 1 PLATE プレート FE
26 PB45540 6 LEG 脚 FE
27 H5322A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
28 W1024A 12 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
30 PB20971 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 PB45501 1 BKT ＢＫＴ FE
36 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
37 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
3. BASE / ベース 171 PTS-NXT-08JE
3.1.2. 2M-BASE CONTROL BOX 1/3
3.1.2. 2M-ベースコントロールBOX 1/3
UB00628
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PZ17520 1 SEAL シール PL
39 PB61281 3 BKT ＢＫＴ FE
40 H5287A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
41 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 H5292A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
43 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 PB45510 1 BKT ＢＫＴ FE
45 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 PB45520 1 BKT ＢＫＴ FE
48 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
49 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 PB21062 1 COVER, REAR カバー リヤー FE
51 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
52 PB45470 1 COVER, REAR カバー リヤー FE
53 K5207A 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
54 PB45480 1 COVER カバー FE
55 K5207A 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
56 H30129 2 FAN ファン 9G1224G4D01 OT
57 K1141G 4 GUARD, FIN ガード フィン 109-1000G OT
58 K51996 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X040 ﾅﾍﾞｾﾑｽ P3 FE
59 N1079A 8 NUT, HEX ナット 六角 M 4 (ｻﾞﾂｷ) FE
60 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
61 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
62 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
63 PB21001 1 PLATE プレート FE
64 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
65 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
66 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
67 H5297A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
68 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
69 PB14290 2 BKT ＢＫＴ FE
70 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
71 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
72 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
73 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
74 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
3. BASE / ベース 172 PTS-NXT-08JE
