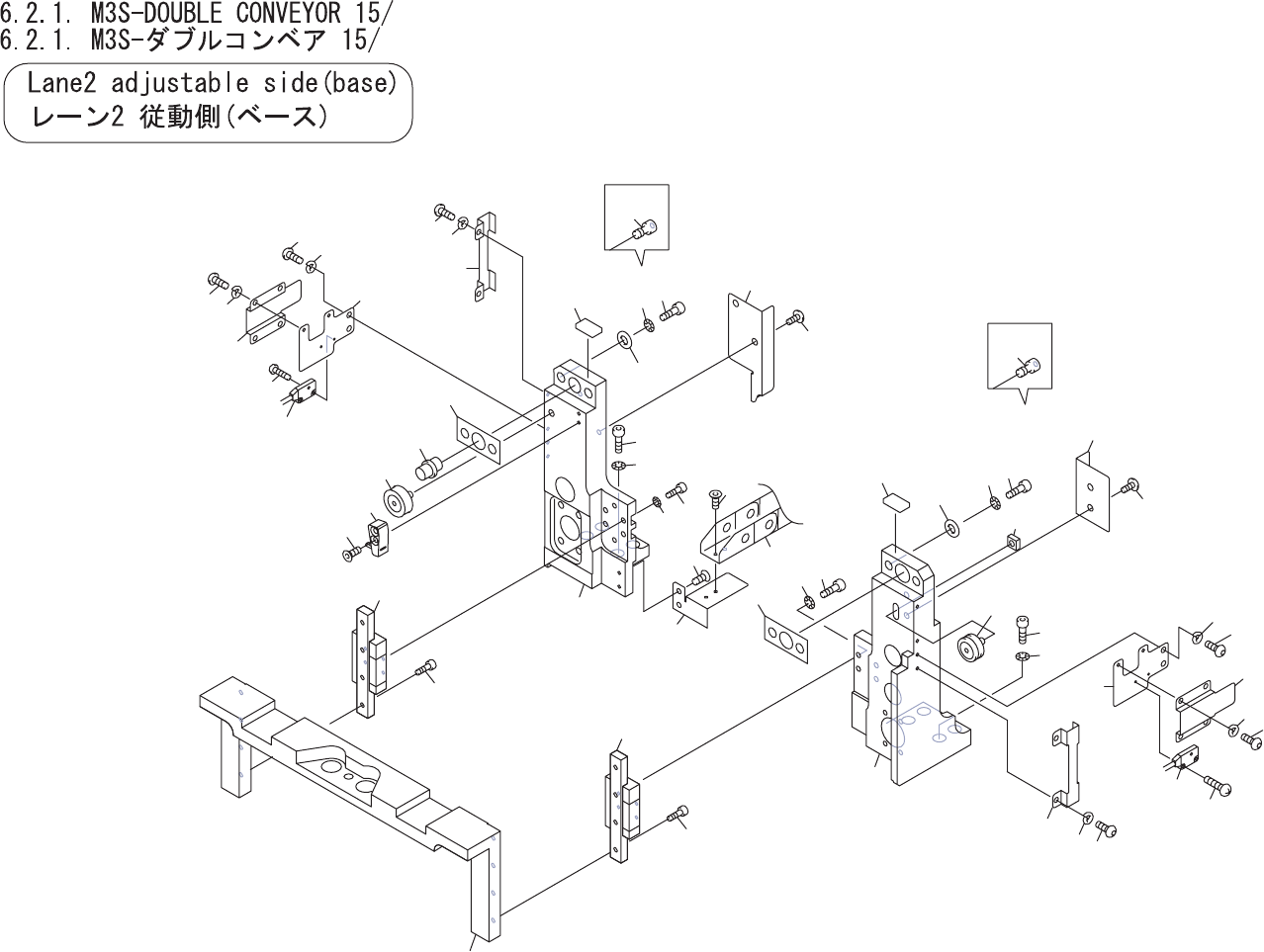

6.2.1. M3S-DOUBLE CONVEYOR 15/ 6.2.1. M3S-ダブルコンベア 15/ UQ01248 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM02GC0 1 BKT ＢＫＴ FE 1.1 PJ13261 1 SHEET シート OT 1.2 PJ…
A
1
2
3
4
5
6
7
8
9
10
11
12
13.1
13
16
17
18
19
24
26
25
27
29
30
31
32
33
34
35
37
38
39
41
41.1
40
44
46
45
47
54
20
48
1.1
1.2
1.3
29.1
29.2
29.3
33.1
5.1
14
15
28,
28.1
43
42
49
50
51
52
51
52
81
82
UQ01248
6. CONVEYOR / コンベア 140 PTS-NXT-08JE
6.2.1. M3S-DOUBLE CONVEYOR 15/
6.2.1. M3S-ダブルコンベア 15/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02GC0 1 BKT ＢＫＴ FE
1.1 PJ13261 1 SHEET シート OT
1.2 PJ12921 2 WASHER ワッシャ OT
1.3 PS02501 1 SHEET シート OT
2 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
5 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
5.1 PM015W0 2 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
6 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
9 PP00680 1 RETAINER, WIRING 押え 配線 FE
10 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
11 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 PP00530 1 BKT, SENSOR ＢＫＴ センサ FE
13 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
13.1 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
14 S40288 1 SENSOR センサ EX-19A-PN-R OT
15 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
16 PP00690 1 RETAINER, WIRING 押え 配線 FE
17 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PP00580 1 COVER, LEFT カバー 左 FE
20 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
24 PB05653 1 BKT ＢＫＴ FE
25 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
26 K41620 1 FIEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
27 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
28 AA45L01 1 PULLEY プーリ OT
28.1 AA0BY01 1 PULLEY プーリ OT Thin panel option
29 PM02GD0 1 BKT ＢＫＴ FE
29.1 PJ13261 1 SHEET シート OT
29.2 PJ12921 2 WASHER ワッシャ OT
29.3 PS02501 1 SHEET シート OT
30 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
31 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
32 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
33 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
6. CONVEYOR / コンベア 141 PTS-NXT-08JE
6.2.1. M3S-DOUBLE CONVEYOR 15/
6.2.1. M3S-ダブルコンベア 15/
UQ01248
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
33.1 PM015W0 2 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
34 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
37 PP00680 1 RETAINER, WIRING 押え 配線 FE
38 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
39 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 PP00530 1 BKT, SENSOR ＢＫＴ センサ FE
41 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
41.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 S40288 1 SENSOR センサ EX-19A-PN-R OT
43 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
44 PP00690 1 RETAINER, WIRING 押え 配線 FE
45 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
46 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
49 ADBPP8011 1 PULLEY プーリ OT
50 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
51 XG00141 2 GUIDE, RAIL ガイド レール OT
52 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
54 PM68483 1 BKT, SLIDE ＢＫＴ スライド FE
81 PH00780 1 BRUSH ブラシ OT
82 K5358
C
2 SCREW, HEX SOCKET COUNTERSUN
K
小ネジ 六角穴皿 M03X012 FE
