(2)设置确认速度的条件
从菜单上选择「确认速度

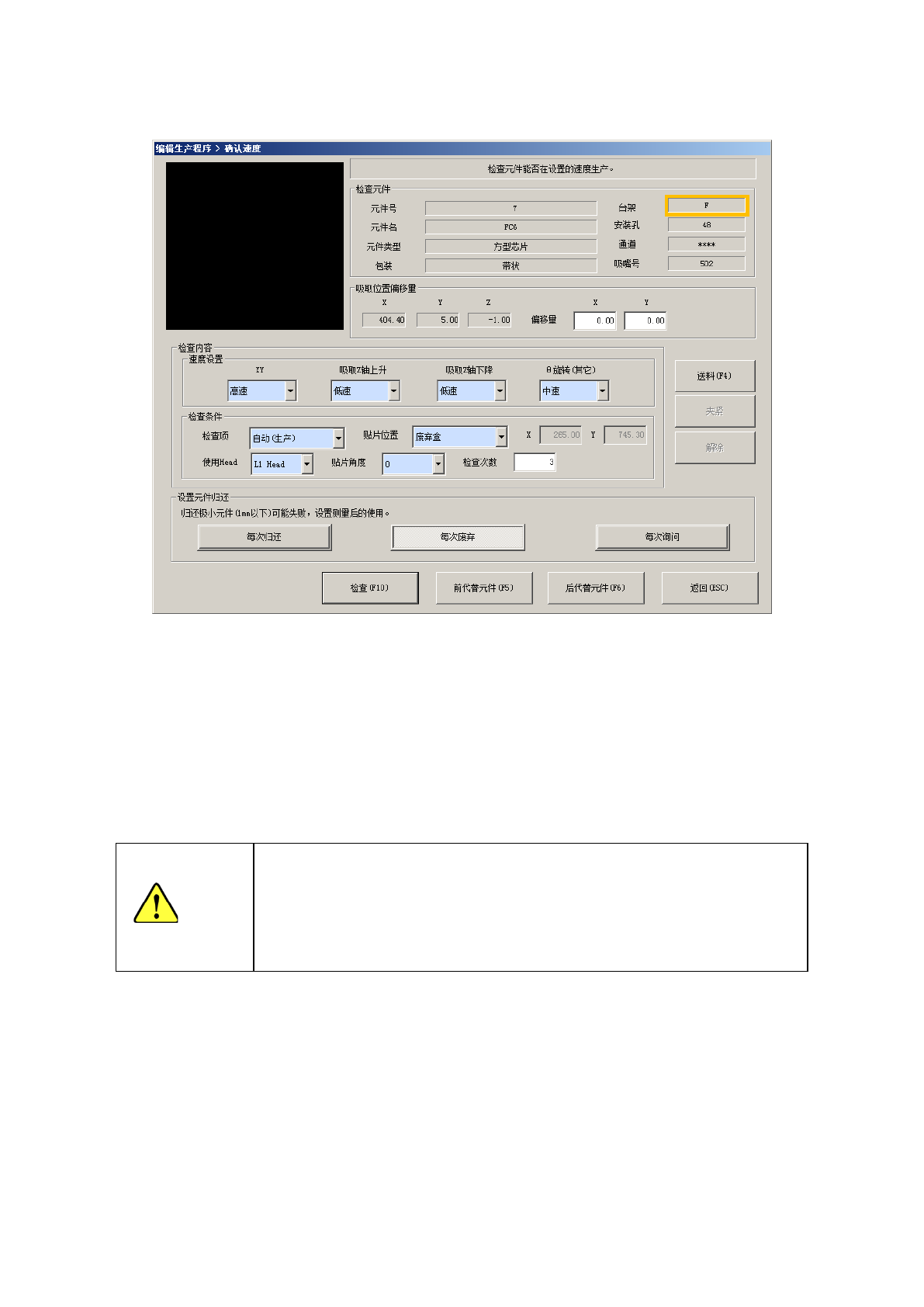

」后，会显示如下的设置确认速度画面。
1) 检查元件
显示要检查元件的内容。
2）吸取位置吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目为非显示，不能进行吸取位置的变更、送料和示教。
● 送料
顶推一次供料器，送出元件。
但径向供料器 MRF-L 的供料器类型为 2 次传送时，执行 2 次顶推传送元件。
＜径向供料器／轴向供料器使用时的注意要点＞
当为径向供料器／轴向供料器时，在以下的状态下按下[FEED]按钮时，元件
会阻塞在供料器中，敬请注意。
・ 吸取位置上有元件的状态下
・ 径向供料器类型 MRF-L／轴向供料器类型 MAF-L 时，误设定供料器类型
的状态下
●夹紧
仅径向供料器时可以使用。对径向元件执行夹紧（切割）。
●解除
仅径向供料器时可以使用。对径向元件进行夹紧解除（解除切割）。
注意
操作手册Ⅱ
2-256
● 偏移量
需要移动吸取坐标时进行此项设定。也可以用示教功能进行示教。不反映到吸取数据。
检查时使用的元件吸取位置与实际位置不同时，可以使用示教功能对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
① 把光标移动到 Ｘ 或 Ｙ 坐标上。
②按下功能栏的[示教]按钮，打开示教画面。进行坐标示教，按下[OK]按钮，
取得所示教的坐标数据。
3) 检查内容
选择要检查的内容。根据检查项目，可能有些项目无法选择。
a) 速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查项目
检查内容
备注
自动（生产动作）
在模拟生产时检测从吸取到贴片的偏
移量。
XY
检查
XY
移动速度。
吸取Ｚ上升
检查吸取上升动作的速度。
只限完成吸取数据时
贴片Ｚ下降
检查贴装下降动作的速度。
测量外
θ
旋转
检查测量外
θ
轴旋转的速度
b) 检查条件
●检查项
可从自动（生产动作）、XY、吸取上升、贴片下降、测量外 θ 轴旋转中选择。
●贴片位置
指定废弃盒或任意坐标。（只限检查项目为 XY 时才能设定任意坐标。也可示教任意坐标。）
●使用 Head
选择检查时使用的 Head。
●贴片角度
从 0 / 90 / 180 / 270°中选择。（只可设置执行贴片动作的检查项目）
●检查次数
指定进行检查的次数（1～100 次 ）。
操作手册Ⅱ
2-257
4) 设置元件归还
设置对尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都被归还到原来的位置。
● 每次废弃
元件每次都被废弃。
● 每次询问
每次测量结束后进行询问。
5）[检查]按钮（[F10] 键）
执行检查。
确认速度时会出现下列对话框，显示正在确认速度的元件内容及吸取位置，逐项地实时显示运
行中的处理内容。
要强行中断时请按<STOP>开关（停止开关），显示如下对话框后，从对话框中选择是否要中
断。
