QD023-14 3. 机器的安装 NXT 安装手册 23 3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。

3. 机器的安装 QD023-14

22 NXT 安装手册

3.1.3 准备

1. 请事先准备必要数量的适合电路板搬运高度的水平调整垫脚。

备注 )图中 * 印的尺寸为参考值。

2. 4M基座单独使用，或者2台2M基座连接使用时，在地面和水平垫板之间放入防止移动用

的粘性胶带。请事先准备好需要的数量。

备注 )单独使用 2M 基座时，使用地脚螺栓将其固定在地面上（参照 " 3.3.2 2M 基座的固定

＜单独使用时＞ "）。此外，使用支架固定复数的基座（参照 " 3.3.3 基座的连接 "]）

图号名称 8M 基座

个数 / 台

4M 基座

个数/台

2M 基座

个数 / 台

电路板搬运

高度

GGA8020 水平调整垫脚 10 6 4 H=900 用

GGA8040 水平调整垫脚 10 6 4 H=950 用

图号品名 4M 基座单独

个数 / 台

2M 基座连接

个数/台

电路板搬运

高度

PG01890 防振垫 6 4 H=900 用

PG01900 防振垫 6 4 H=950 用

NXTSET001c

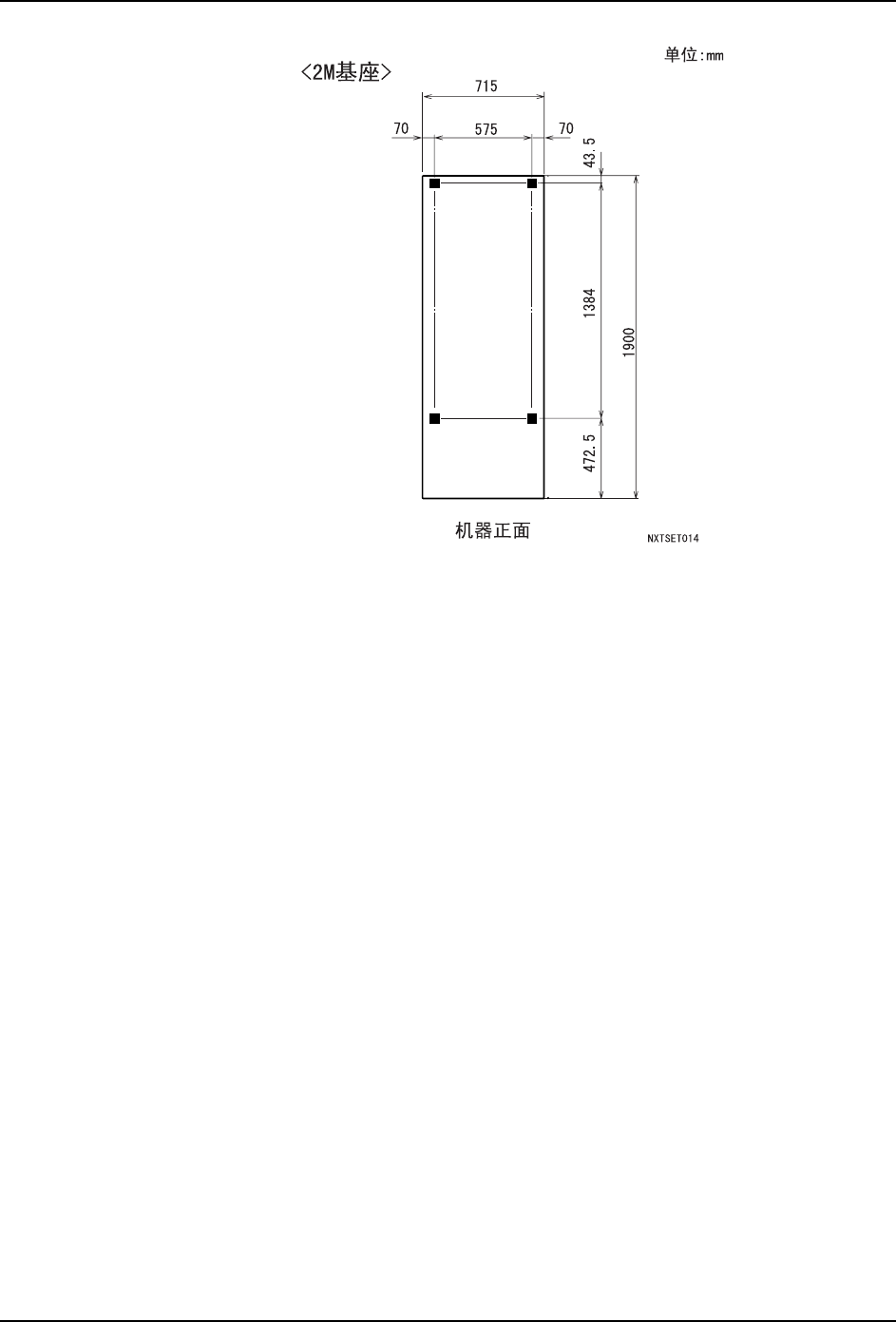

70*

8.4*

H=900

120*

8.4*

H=950

 

㧔3*㧕㧔3*㧕

W 

1;76(7D

+  + 

㉬ᗻ㛊ᏺ㉬ᗻ㛊ᏺ

QD023-14 3. 机器的安装

NXT 安装手册 23

3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。

3. 机器的安装 QD023-14

24 NXT 安装手册

4. 移动已经设置好的机器时，从机器上取下供料器、气源配管、电源线等外部连接。

5. 移动已经设置好的机器时，使用固定支架（红色）对主要部位进行固定。

请参照 " 3.2.1 拆除固定支架 " 的插图。

注意 )没有固定支架时，请用绳子等固定，并小心避免使机器各部分变形。

6. 移动 M6 模组的时候，在确认线性马达的轴处于室温后安装保护盖罩。请参考 " 3.2.2 线

性马达的轴盖罩的拆除 (M6S) "。
