3. 机器的安装 QD023-14 24 NXT 安装手册 4. 移动已经设置好的机器时，从机器上取下供料器、气源配管、电源线等外部连接。 5. 移动已经设置好的机器时，使用固定支架（红色）对主要部位进行固定。请参照 " 3.2.1 拆除固定支架 " 的插图。注意 )没有固定支架时，请用绳子等固定，并小心避免使机器各部分变形。 6. 移动 M6 模组的时候，在确认线性马达的轴处于室温后安装保护盖罩。…

QD023-14 3. 机器的安装

NXT 安装手册 23

3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。

3. 机器的安装 QD023-14

24 NXT 安装手册

4. 移动已经设置好的机器时，从机器上取下供料器、气源配管、电源线等外部连接。

5. 移动已经设置好的机器时，使用固定支架（红色）对主要部位进行固定。

请参照 " 3.2.1 拆除固定支架 " 的插图。

注意 )没有固定支架时，请用绳子等固定，并小心避免使机器各部分变形。

6. 移动 M6 模组的时候，在确认线性马达的轴处于室温后安装保护盖罩。请参考 " 3.2.2 线

性马达的轴盖罩的拆除 (M6S) "。

QD023-14 3. 机器的安装

NXT 安装手册 25

3.1.4 操作方法

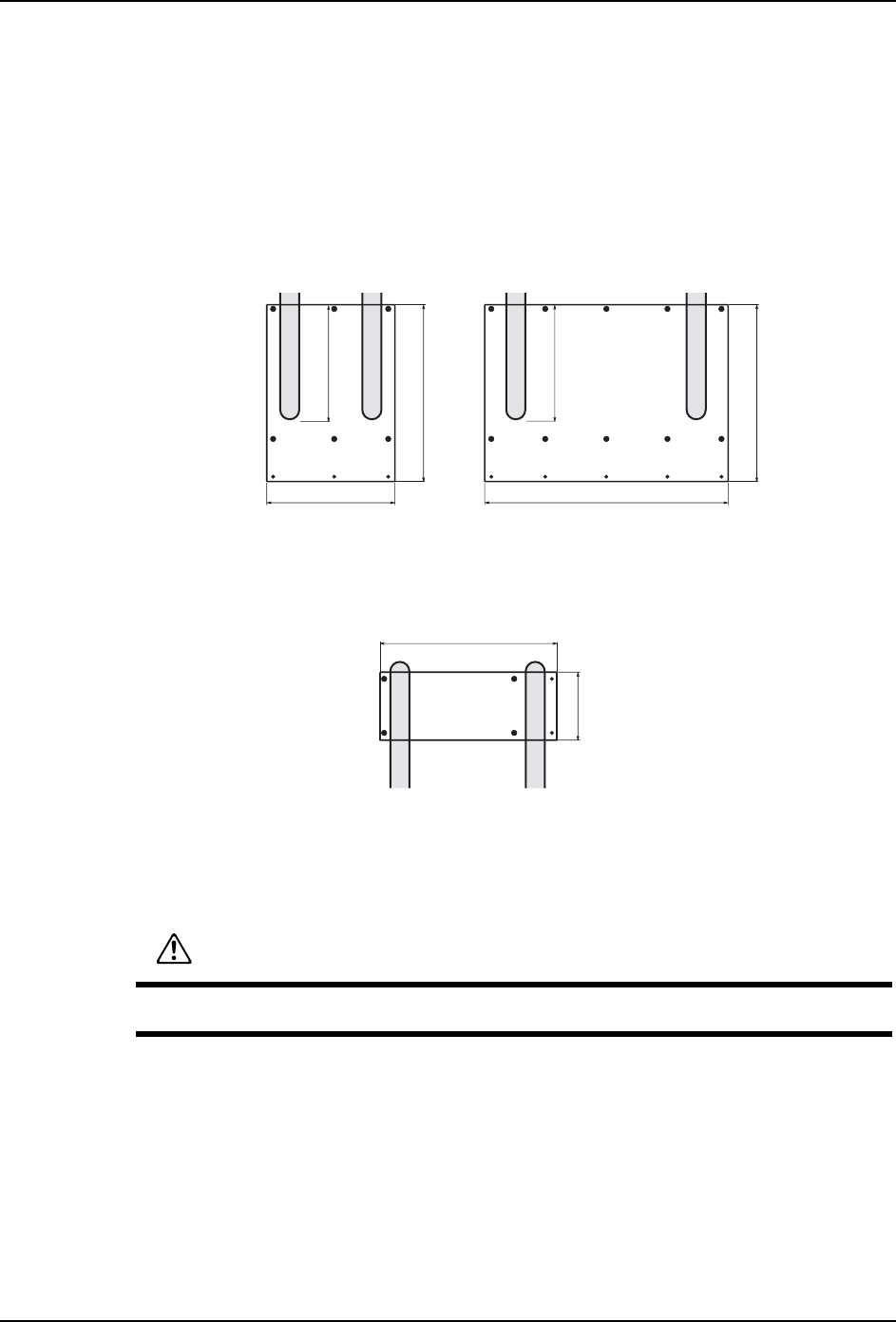

1. 将铲车插入机器时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔尽量

调大。

注意 )

1.关于铲车的使用，请参照制造商的说明书。

2.对于 8M 及 4M 基座，请将叉子从机器后面插入 1100mm 以上。对于 2M 基座，请将叉子

从机器横侧面插入整个宽度。

2. 请用铲车将机器举起 30cm 左右。

3. 请移动铲车至所定位置，并将机器轻放在水平调整垫脚上。

PP

PP

PP

PPҹϞ

PP

0෎ᑻ0෎ᑻ

1;76(7F

PP

PP

0෎ᑻ

ᴎ఼ࠡջ ᴎ఼ࠡջ

ᴎ఼῾ջ

PPҹϞ

危险

严禁进入机器下部进行操作。
