9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 367
9.2.4 Feeder-Control-Unit (FCU) tauschen
Teile, Hilfsmittel und Werkzeug
Abb.480: X-FCU V3, X-Serie [03170613S01]
●
X-FCU V3, X-Serie [03170613S01] (ersetzt: [03096377‑xx], [03059623Sxx])
HINWEIS
Technische Information beachten
Beachten Sie hierzu auch die technische Information "Tausch FCU" (SIPLACE X-Serie,
SX4/DX4, X‑SerieS, Docking-Station) [DE: TI2014-11D15] [EN: TI2014-11E15]:
Auf der "X-FCU / SIPLACE X-Serie" [03059623-xx] sind seit Juni 2010 die "Pipetten-
wechsler-Steuerung" und die "Schneidgeräte-Steuerung" integriert. Hierdurch konnte der
CAN-Knoten entfallen.
Die Baugruppe ist jedoch in Bezug auf den mechanischen Einbau nicht zu 100% abwärts-
kompatibel.
Für die SIPLACE X-Serie wird ein Ersatzteilpaket [03059623Sxx] angeboten, welches den
Umbau von [03020068‑xx] auf [03059623‑xx] ermöglicht. Dieses Ersatzteilpaket enthält al-
lerdings keine Teile (zusätzliche Kabel) die für den Umbau der Docking Station
[00116933‑xx] erforderlich sind.
► BE-Einzug SIPLACE X-Serie
Die FCU X-Serie [03020068-xx] wurde in der X-Serie durch eine neue X-FCU /
SIPLACE X‑Serie [03059623‑xx] ersetzt. Die neue X-FCU wird mit dem Einzug
[03066685‑xx] seit ca. Juli 2010 in der SIPLACE X‑Serie eingebaut.
Wenn eine X-FCU als Ersatzteil an einer SIPLACE X-Serie mit Einzug [03015680‑xx]
(Version 2 oder1) eingebaut werden muss, so sind die nachfolgend beschriebenen
Umbauarbeiten auszuführen.
Dafür steht ein Umbausatz zur Verfügung: "Servicebaugruppe X-FCU" [03061715‑xx]
dieser ist im Ersatzteilpaket für die neue "X-FCU SIPLACE X-Serie" [03059623Sxx]
enthalten.
9 Bauelemente-Zuführung
9.2 BE-Einzug
368 Serviceanleitung SIPLACE X-Serie S 06/2019
Übersicht
Abb.481: FCU am BE-Einzug
1. Feeder-Control-Unit (FCU)
Die FCU ist an den Stellplätzen im BE‑Ein-
zug montiert.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}16]
► Demontieren Sie die Feeder-Entriegelungsleiste.
► Entfernen Sie die Befestigungsschrauben der FCU. Je nach Version sind es vier oder sechs
Befestigungsschrauben.
► Demontieren Sie das Abdeckblech über den Kabeln.
► Beschriften Sie alle Kabel, sowie die Position der Stecker, welche an der Klemmleiste der
FCU angeschlossen sind.
► Stecken Sie alle elektrischen Anschlüsse von der Klemmleiste der FCU ab.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein (siehe 9.2.4.1 "Feeder Control Unit
(FCU)" [}369]).
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf keine Kabel zu quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gemäß der Beschriftung an der Klemmleiste an.
► Montieren Sie das Abdeckblech und die FCU.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S 06/2019 369
9.2.4.1 Feeder Control Unit (FCU)
FCU 80 Mhz (V3)
●
X-FCU V3, X-Serie [03170613‑xx]

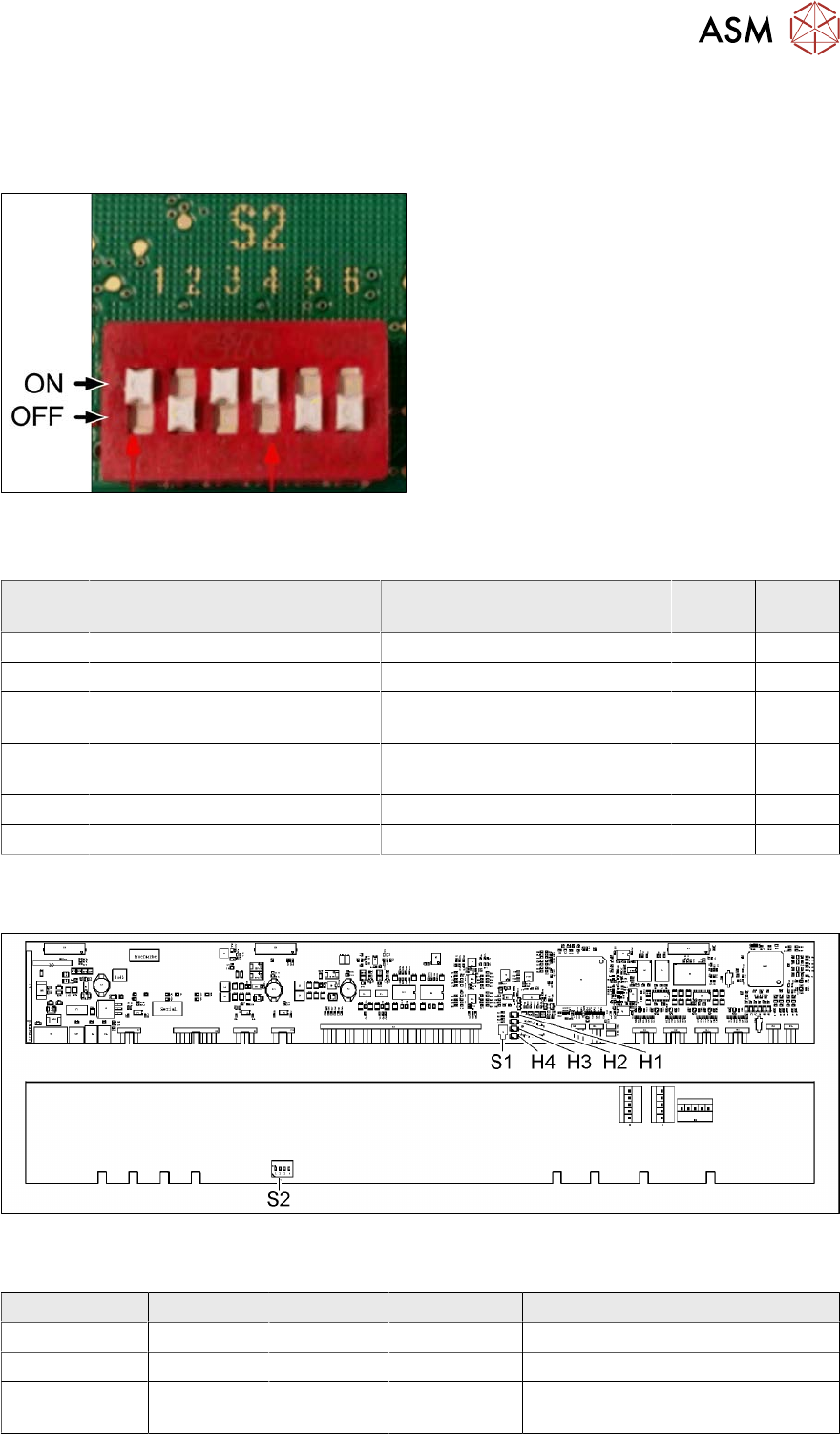

Abb.482: DIP-Schalter S2 (am Beispiel FCU 40fach)
► Stellen Sie den DIP-Schalter entsprechend
Ihrer Konfiguration ein.
DIP-Schalter S2
S2 ON OFF FCU
40fach
FCU
60fach
S2-SW1 Testmodus für Abwurfbehälter aus Testmodus für Abwurfbehälter an ON ON
S2-SW2 60-fach-FCU 40-fach-FCU OFF ON
S2-SW3 Ohne Einzugsteuerung
Mit virtuellem Taster
Mit Einzugsteuerung
Ohne virtuellen Taster
ON ON
S2-SW4 Mit Gurtschneider und mit PPW-
Funktionalität
Ohne Gurtschneider und PPW-
Funktionalität
ON ON
S2-SW5 Nicht verwendet Nicht verwendet OFF ON
S2-SW6 Nicht verwendet Nicht verwendet OFF ON
FCU 40 Mhz
●
X-FCU V2, X-Serie [03096377-xx]
Abb.483: FCU-Platine
LED (Testmodus für Abwurfbehälter ausgeschaltet – S2.1 ON) [03059783-04]
LED Farbe Status Signalname Beschreibung
H1, H2, H3, H4 GN Lauflicht LED1, 2, 3, 4 FCU OK
H1, H2, H3, H4 GN ON LED1, 2, 3, 4 Applikation der eSW fehlt
H1, H2, H3, H4 GN Blinken LED1, 2, 3, 4 FCU Fehler, Maschine neu booten
oder FCU tauschen
