Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
17
: Wechseln Sie hierzu in den SITEST (Bedienebene Service) und in das "Menü Transport 1 Op-
tionen und Konfiguration" ==> Referenzposition feste Wange ==> Teachen ==> Schrittweise
100µm. Hierbei koppeln die Verstelleinheiten in die Transportwangen ein.
1
Diese Funktion ist nur ausführbar, wenn Sie sich in der Bedienebene Service (SIPLACE) angemel-
det haben. 1
1
: Die Lehre wird dabei im Eingabebereich zwischen Transportwange und Montageflansches der
Transortwanne gelegt. Kontrollieren Sie nochmals das Maß 30,5 mit der Lehre. Die Gradheit
und Parralelität der Transportwangen wird durch die Verstelleinheiten bestimmt.
: Anschließend speichern Sie die Positionen der festen Wange.

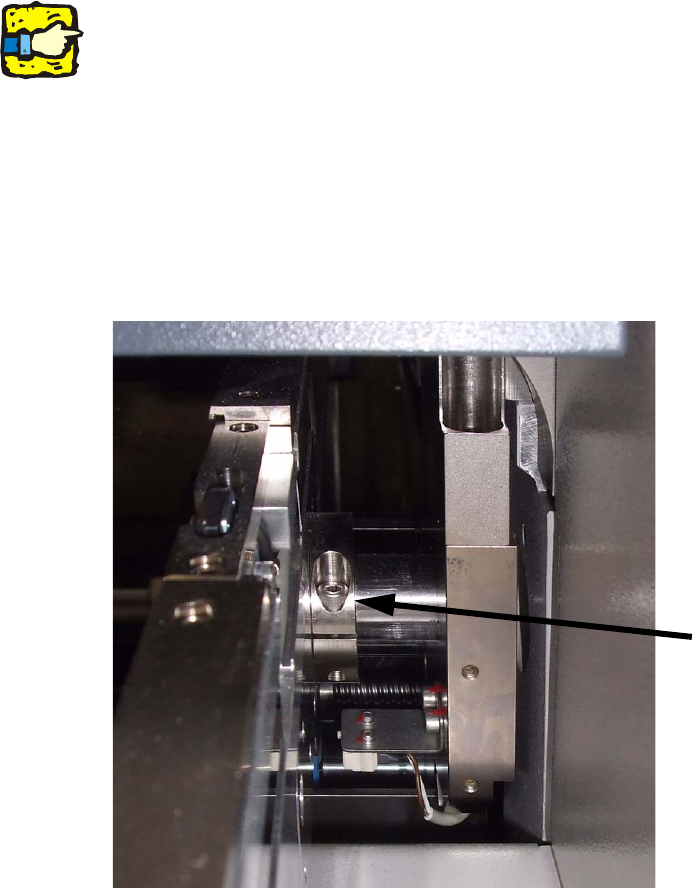

: Diese Transportwange können sie zusätzlich durch den Anschlagring (Bild Seite 10) sichern.
1
1
: Positionieren Sie die Transportwange 3 (Transportwange 2 bei feste Seite Links) mit Hilfe der
Breitenverstellung (SITEST) und der "Lehre Abstand Transportwange DT HS-60/D4"
(03054248-xx) Schrittweise auf das Maß 251,7mm.
: Wechseln Sie hierzu in den SITEST (Bedienebene Service) und in das "Menü Transport 2 Op-
tionen und Konfiguration" ==> Referenzposition feste Wange ==> Teachen ==> Schrittweise
100µm. Hierbei koppeln die Verstelleinheiten in die Transportwangen ein.
Anschlagring
Nachrüstanleitung Flexibler Doppeltransport SIPLACE D4
Ausgabe 04/2007
18
: Die Lehre wird dabei im Eingabebereich zwischen Transportwange (Riemenauflage) 1 und 3
bzw. 4 und 2 gelegt. Legen Sie die Feder ein und schrauben die Befestigungsschraube der
Bremse fest (Eingabe und Ausgabebereich). Kontrollieren Sie nochmals das Maß 251,7mm
mit der Lehre.
: Anschließend speichern Sie die Positionen der festen Wange.
1
1
: Positionieren Sie nun die übrigen Transportwangen parallel zu dieser und fixieren Sie diese
ebenfalls mit Feder und Klemmschraube.
1
: Verfahren Sie zur Kontrolle den LP-Transport auf 216 mm und fahren Sie die Testleiterplatte
(Artikel Nr. 00359535-01) in den LP-Transport. Die Leiterplatte muss durch den gesamten LP-
Transport gefahren werden.
: Wechseln Sie anschließend in die "Portal-Funktionen" und dort in das Menü "Kallibrieren", um
die Position der LP-Referenz-Ecke zu vermessen. Dies muß für beide Transportspuren und
Bestückbereiche durchgeführt werden.
: Speichern Sie die Maschinendaten und verlassen Sie SITEST.
: Starten Sie den Bestückautomaten neu.
1
1
Retrofit instructions: Flexible dual conveyor, SIPLACE D4
04/2007 Edition
19
2 Retrofit instructions
Flexible dual conveyor
SIPLACE D4
2.1 Restrictions
The flexible dual conveyor can be used from SIPLACE Pro 4.0 and station software 603. 2
2.2 Parts required
2.2.1 Retrofit kit: Flexible dual conveyor, SIPLACE (item no.: 03054644-xx)
2
Name 2 Item number 2 Quantity 2
Hexagonal shaft, size 8 x 480 2 03052474- 2 10 x 2
Hexagonal shaft guide 2 00369711- 2 10 x 2
DIN 6799 - 5-ST 2 00048327- 2 10 x 2
DIN 9021 - 6.4 - 140 HV - ST 2 00048337- 2 20 x 2
Spacer for hexagonal shaft, HS60/D4 2 03053130- 2 4 x 2
DIN 125-A 4.3-140HV-A2 2 00316894- 2 36 x 2
DIN 6912-M4 x 14-A2-70 2 03046118- 2 20 x 2
DIN 6912-M4 x 18-A2-70 2 03046119- 2 8 x 2
DIN 934 - M 4 - A2-70 2 03045297- 2 8 x 2
