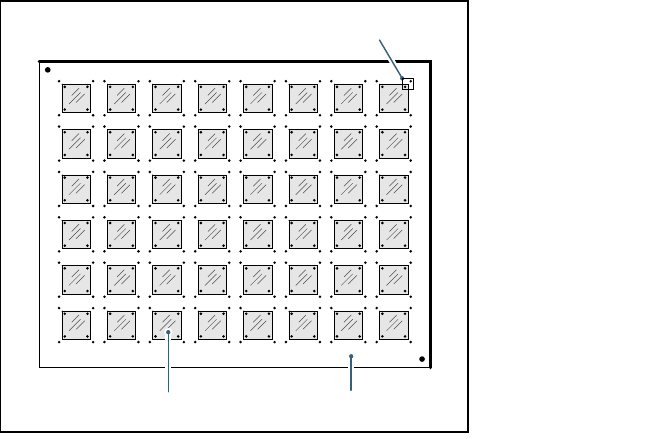

그림 7.6 - 1 정밀 캘리브레이션 원칙
실장 직후 PCB 카메라는 PCB 및 컴포넌트 모두의 참조 피듀셜과 관련된 이미지 세트 4 개를 찍
습니다 . 그러면 분석 프로그램이 X/Y 축 방향의 실장 오프셋과 각도 편차를 결정하기 위해 사용
됩니다 . 오프셋 값은 장비 데이터 (FK_off.ma) 에 입력되는 보정된 값을 계산하기 위해 사용됩니
다 .
7.6.5 측정 모드
다음 측정 모드를 선택할 수 있습니다 .
– 각 실장 헤드에 대한 값을 측정
– 실장 영역 안의 모든 실장 헤드에 대한 값 측정
– 전체 장비에 대한 값 측정
측정은 CERAM 컴포넌트를 교체하거나 교체하지 않고도 필요한 빈도만큼 반복할 수 있습니다 .
7.6.6 측정값 표시 및 분석
측정값을 화면에 그래픽적으로 표시하고 디스켓에 저장할 수 있습니다 . 다음 디스플레이 옵션을
사용할 수 있습니다 .
– 각 실장 헤드에 대한 측정값을 표시
– 각 세그먼트에 대한 측정값 표시
– X 또는 Y 축 방향 또는 각도 측정에 대한 측정값 표시
유리 컴포넌트 유리 PCB
PCB 비전 모듈의 가시 영역
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.7 12 세그먼트 Collect&Place 헤드에 장착된 DCA 카메라
177
7.7 12 세그먼트 Collect&Place 헤드에 장착된 DCA 카
메라
7
그림 7.7 - 1 12 세그먼트 Collect&Place 헤드에 장착된 DCA 카메라
7
(1) DCA 카메라
(2) 12 세그먼트 Collect&Place 헤드
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.7 12 세그먼트 Collect&Place 헤드에 장착된 DCA 카메라 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
178
7.7.1 설명
DCA 카메라를 통해 12 세그먼트 Collect&Place 헤드는 대략 0.6mm x 0.3mm 에서 13mm x
13mm 크기의 컴포넌트를 광학적으로 센터링하고 실장할 수 있습니다 . DCA 패키지는 고속 플
립 칩 및 베어 다이 컴포넌트를 실장하는 경우에 속도 및 정확도를 최적화해줍니다 .
7.7.2 기술 정보
컴포넌트 범위 0201 부터 13mm x 13mm
컴포넌트 사양
최대 높이
최소 리드 피치
최소 범프 피치
최소 볼 / 범프 지름
최소 크기
최대 크기
최대 무게
6mm
0.4mm
0.2mm
0.11mm
0.6mm x 0.3mm
13mm x 13mm
2g
Z 축 거리 최대 16mm
프로그램 가능 안착력 2.4~5.0N
노즐 유형 9 xx
최대 실장 속도 15,000comp/h
각 정밀도 ± 0.7 ˚ /4 시그마
DCA 카메라의 실장 정밀도 ± 75 μ m/4 시그마 ( 갠트리 4)
± 80 μ m/4 시그마 ( 갠트리 1-3)
