7.7.1 설명
DCA 카메라를 통해 12 세그먼트 Collect&Place 헤드는 대략 0.6mm x 0.3mm 에서 13mm x
13mm 크기의 컴포넌트를 광학적으로 센터링하고 실장할 수 있습니다 . DCA 패키지는 고속 플
립 칩 및 베어 다이 컴포넌트를 실장하는 경우에 속도 및 정확도를 최적화해줍니다 .
7.7.2 기술 정보
컴포넌트 범위 0201 부터 13mm x 13mm
컴포넌트 사양
최대 높이
최소 리드 피치
최소 범프 피치
최소 볼 / 범프 지름
최소 크기
최대 크기
최대 무게
6mm
0.4mm
0.2mm
0.11mm
0.6mm x 0.3mm
13mm x 13mm
2g
Z 축 거리 최대 16mm
프로그램 가능 안착력 2.4~5.0N
노즐 유형 9 xx
최대 실장 속도 15,000comp/h
각 정밀도 ± 0.7 ˚ /4 시그마
DCA 카메라의 실장 정밀도 ± 75 μ m/4 시그마 ( 갠트리 4)
± 80 μ m/4 시그마 ( 갠트리 1-3)
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.8 DCA 카메라
179
7.8 DCA 카메라
7.8.1 구조
7
그림 7.8 - 1 DCA 카메라
7
(1) PCB 카메라 , 렌즈 및 조명
(2) 카메라 증폭기
(3) 조명 제어
7
7.8.2 기술 정보
7
7
컴포넌트 크기 0.6mm x 0.3mm ~ 13mm x 13mm
컴포넌트 범위 0201~13mm x 13mm, 플립 칩 , 베어 다이
최소 리드 피치0.4mm
최소 범프 피치0.2mm
최소 볼 / 범프 지름 0.11mm
비전 영역 15.7mm x 15.7mm
조명 방법 정면 조광 ( 필요에 따라 4 단계 프로그램 가능 )
7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.9 컴포넌트 센서 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
180
7.9 컴포넌트 센서
7.9.1 기능
컴포넌트 센서는 12 세그먼트 Collect&Place 헤드 케이스의 하단에 장착됩니다 (그림 7.9 - 2
참조 ). 노즐의 높이 및 컴포넌트가 있는 노즐의 높이를 측정합니다 . 그 결과 컴포넌트 높이는 두
개의 값으로 측정됩니다 . 그러므로 센서는 컴포넌트의 실제 존재 여부도 확인합니다 .
0.1~4mm 범위의 컴포넌트 높이를 확인할 수 있습니다 . 또한 컴포넌트가 정상적인 위치에 있는
지 아니면 에지의 노즐에 붙어있는지도 확인할 수 있습니다 . 이를 위해서는 컴포넌트 0603처럼
컴포넌트의 높이와 폭의 차이가 적어도 100 μ m 이상이어야 합니다 .
7

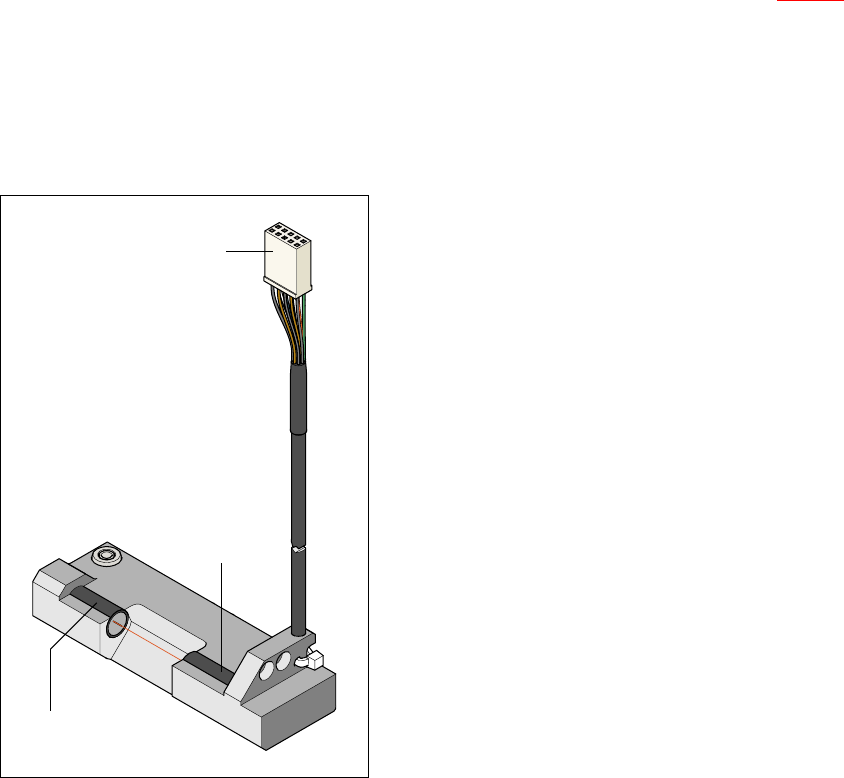

그림 7.9 - 1 컴포넌트 센서
' 헤드 갠트리 분배기 ' ٛ
보드에 연결
적외선 LED
광 트랜지스터
