2 3 Power Control Assy -2- Power Control LE1-0802 10 9 7 8 3 5 2 1 1 12 5 6 1 13 1 1 4 13 No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date 1 LE1-M421 1-02 PLA TE,CTRL 1 2 LE1-M4212-02 PLA TE,CTRL(2) 1 …

100%1 / 16
1
3

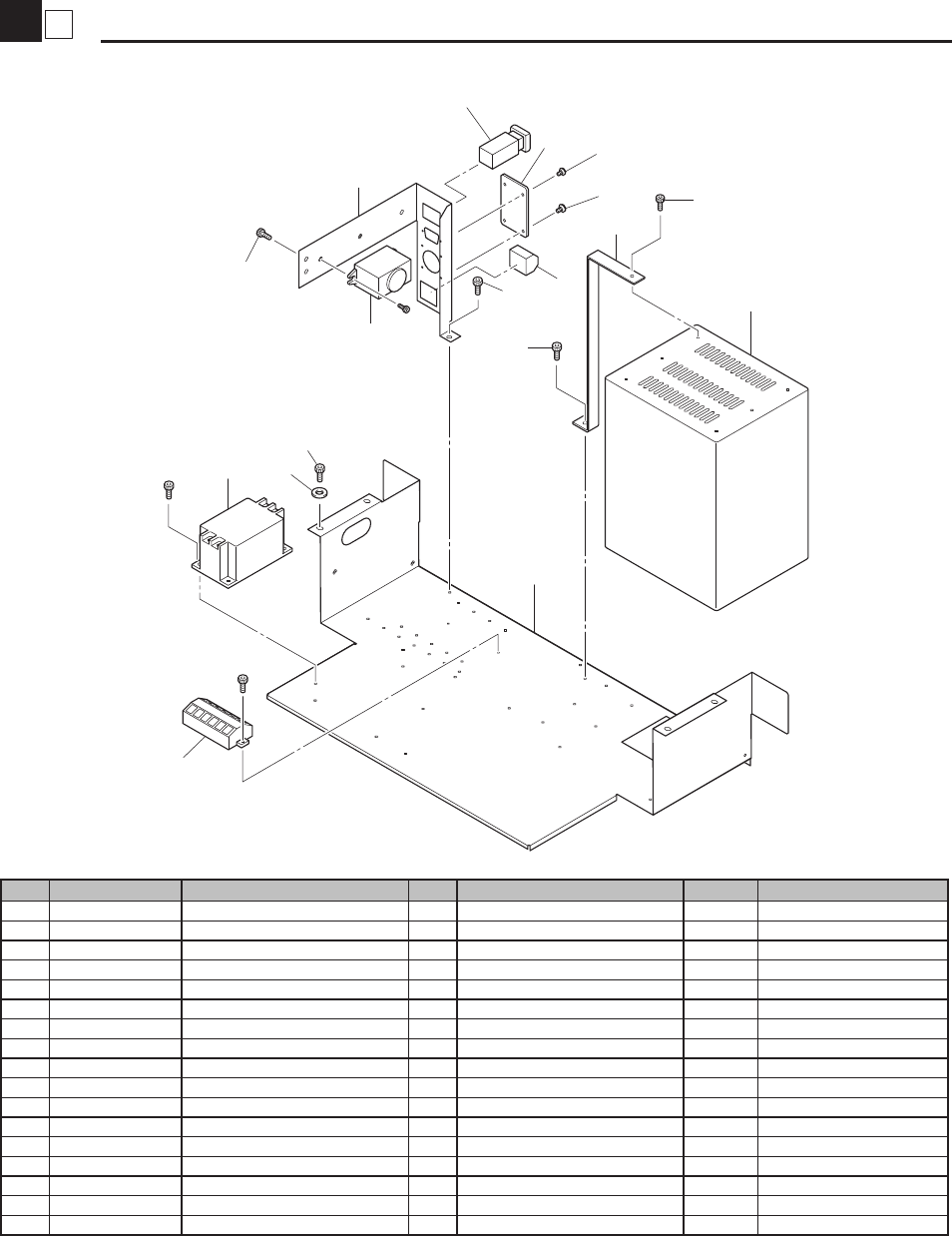

Power Control Assy -1-
Power Control
LE1-0802
10,11
4
16
17
12
3
6
7
13
1
14
15
8
9
13
2
5
13
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 LE1-M4201-02 PLATE,POWER CTRL 1
2 LE1-M4202-01 BRKT,SW 1
3 LE1-M4204-00 STAY 1
4 LE1-M4205-00 PLATE 1
5 LE1-M13H1-00 BUZZR 1S 1
6 LE1-M42HL-00 TRML 3P ASSY 1
7 LE1-M42H2-00 ROBOT.CTRL 1
8 LE1-M42HV-00 NOISE FILTER2 1
9 LE1-M42HM-00 TRMB ASSY 6P 1
10 LC0-M11H1-00 BEZEL,LAN 1
11 LG0-M11H9-00 CONNECTOR,LAN 1
12 91317-03006 BOLT HEX. SOCKET HEAD 1 M3X6
13 91317-04006 BOLT HEX. SOCKET HEAD 4 M4X6
14 91317-04008 BOLT HEX. SOCKET HEAD 4 M4X8
15 92907-04200 WASHER PLAIN 4
16 LG0-M71GD-10 SCREW,BIND.HEAD 2
17 LG9-M57F2-00 SCREW,BIND.HEAD 2
2
3
Power Control Assy -2-
Power Control
LE1-0802
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 LE1-M4211-02 PLATE,CTRL 1
2 LE1-M4212-02 PLATE,CTRL(2) 1
3 LE1-M4213-00 BRKT,HDD 1
4 LE1-M4215-00 STAY 1
5 LE1-M42A2-00 SPACER 16
6 LE1-M42A3-00 SPACER 7
7 LC1-M40A2-00 SPACER,HED 4
8 LC1-M40A3-00 H.E.D. 4
9 LC1-M40F2-00 WASHER 4
10 97604-03314 SCREW, PAN HEAD W/W 4
11 91317-04006 BOLT HEX. SOCKET HEAD 9 M4X6
12 92907-04200 WASHER PLAIN 6
13 LG0-M45F1-00 SCREW, PAN HEAD (+) 2
1
4
Marker Pen Unit
Marker Pen Unit (Option)
LE1-0802
21
21
16
16
10
10
21
21
4
20
7
11
3
21
2
22
17
9
8
18
6
1
5
20
19
18
14
20
13
12
15
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 LE1-M5101-03 BASE,GUIDE 1
2 LE1-M5102-02 HOLDER,PEN 1
3 LE1-M5103-01 STOPPER,PEN 1
4 LE1-M5104-02 HOOK 1
5 LE1-M5105-02 HOOK 1
6 LE1-M5106-01 PLATE,SENSOR 1
7 LE1-M5107-00 ADAPTER 1
8 LE1-M5111-02 PLATE 1
9 LE1-M5113-01 PLATE 1
10 LE1-M51A1-00 GUIDE 2
11 LE1-M51A2-00 KNOB 1
12 LE1-M51A3-00 PIN,HINGE 1
13 LE1-M51A4-00 SPRING 1
14 LC2-M912T-00 STOPPER 1
15 LE1-M50H7-00 LINER MOTOR 1
16 LC2-M654R-00 SENSOR. 2
17 LC7-M71G5-10 BOLT HEX.SO.LO HEAD 2
18 92D11-2F005 BOLT HEX. SOCKET HEAD 4
19 LG0-M71FP-50 WASHER PLAIN(S) 6
20 91317-03006 BOLT HEX. SOCKET HEAD 10 M3X6
21 91317-03008 BOLT HEX. SOCKET HEAD 18 M3X8
22 91317-04010 BOLT HEX. SOCKET HEAD 4 M4X10
